Таблица 9. Перечень неисправностей
Код Неисправность Возможная причина Способ устранения
A01
Не состоялся
розжиг горелки
Отсутствие газа
Проверьте, что газ поступает
в котел равномерно и что из
трубопроводов стравлен воздух
Неисправность электрода
Проверьте кабель электрода,
правильность установки
и отсутствие на электроде
отложений
Неисправный газовый
клапан
Проверьте и замените газовый
клапан
Слишком низкая
мощность розжига
Отрегулируйте мощность
розжига
А02
Сигнал наличия
пламени при
выключенной
горелке
Неисправность электрода
Проверьте электрические
соединения электрода
Неисправность
электронной платы
Проверьте электронную плату
А03
Перегрев,
сработал
термостат
системы
отопления
Поврежден термостат
системы отопления
Проверить правильность
установки и исправность
термостата системы отопления
Отсутствие циркуляции
воды в системе
Проверьте циркуляционный
насос
Наличие воздуха
в системе отопления
Стравите воздух из системы
отопления
Засорение системы
отопления
Проверьте чистоту грязевого
фильтра системы
F05
Реле давления
воздуха (не
замыкает
контакты за
20 сек. после
включения
вентилятора)
Контакт репе давления
воздуха разомкнут
Проверьте реле давления
воздуха/ Вентилятор/ Разъем
вентилятора
Неправильно подключен
провод к реле давления
воздуха
Проверьте правильность
подключения проводов
Неверная диафрагма
Проверьте диафрагму на
соответствие
Дымоход неверных
размеров или забит
Проверьте длину дымовых
каналов/ Очистите дымовые
каналы
А06
Пропадание
пламени после
фазы розжига
Низкое давление
в газовом контуре
Проверьте давление газа
Неправильная настройка
минимального давления
газа на горелке
Проверьте величины давления
газа
А08
Сбой в работе
одного из
температурных
датчиков
При запуске горелки
показания температуры
не изменяются в течение
1 минуты
Проверить правильность
установки датчика
F10
Сбой в работе
датчика на
трубопроводе
подачи
Датчик поврежден
Проверьте провод датчика или
замените датчик
Короткое замыкание
в соединительном кабеле
Обрыв соединительного
провода
F11
Сбой в работе
датчика системы
ГВС
Датчик поврежден
Проверьте провод датчика или
замените датчик
Короткое замыкание
в соединительном кабеле
Обрыв соединительного
провода
A23,
A24
Сбой параметров
платы
Неправильно задано
значение параметра
электронной платы
Проверьте и при необходимости
измените параметр платы
F37
Недостаточное
давление воды
в системе
отопления
Слишком низкое
давление в системе
Заполните систему водой
Реле давление воды
не подсоединено или
повреждено
Проверьте датчик
F43
Слишком
большая скорость
нарастания
температуры
в контуре
отопления
Не циркулирует вода
в отопительной системе
Проверьте циркуляционный
насос
Наличие воздуха
в системе
Стравите воздух из системы
отопления
Засорение системы
отопления
Проверьте чистоту грязевого
фильтра системы
F50
Сбой в работе
электронной
платы
Внутренняя ошибка
электронной платы
Проверьте контур заземления
и замените электронную плату,
если это необходимо

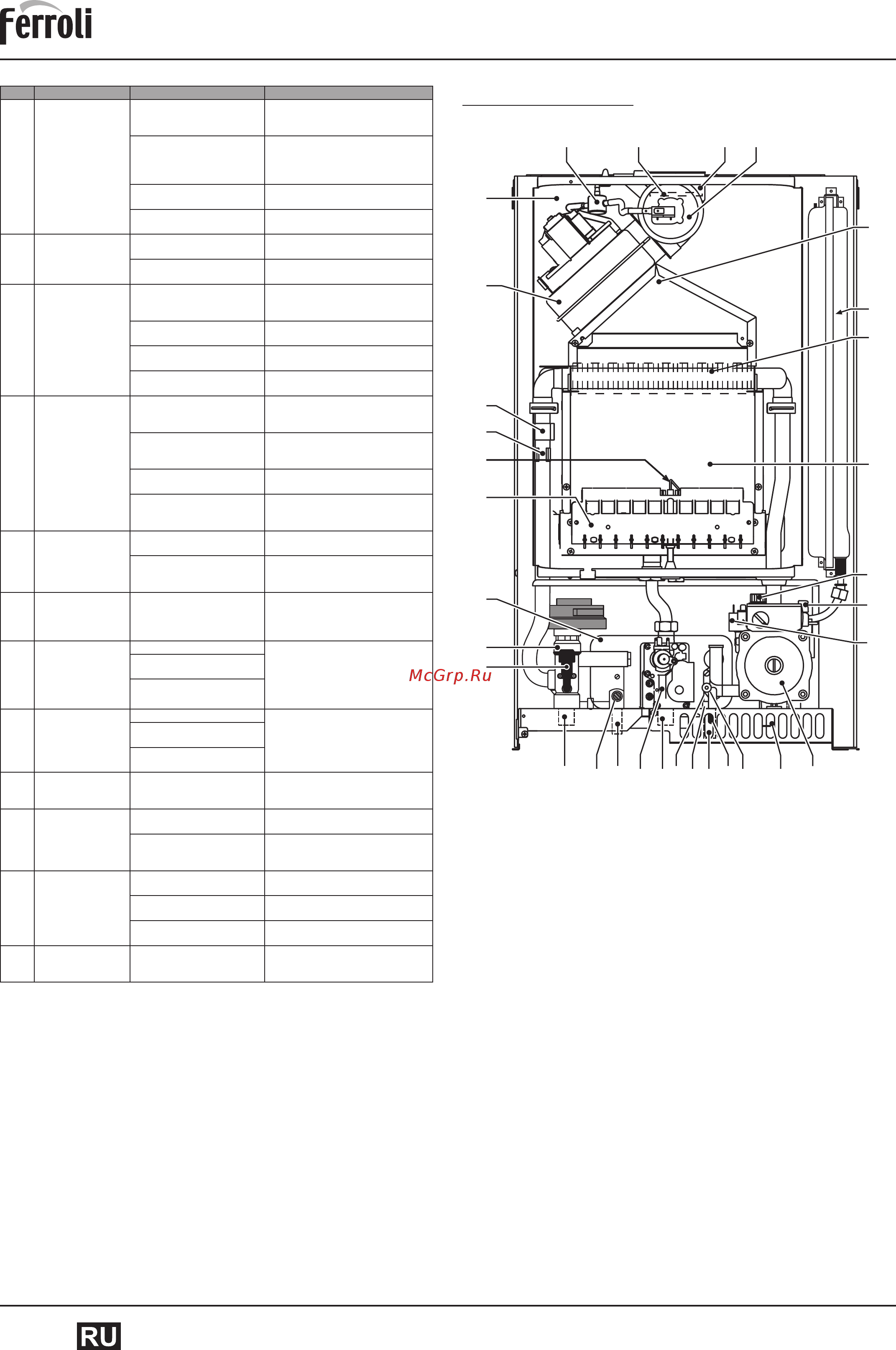

Рис. 16. Внешний вид Divabel F
364 187 29 43
28
56
27
19
14
36
114
321138749373974484210
241
95
194
22
81
34
49
16
5
5. ХАРАКТЕРИСТИКИ И ТЕХНИЧЕСКИЕ ДАННЫЕ
5.1 Общий вид и основные узлы
5) закрытая камера;
7) подвод газа;
8) выход воды системы ГВС;
9) вход воды в систему отопления;
10) подача воды в систему отопления;
11) обратный трубопровод
системы отопления (СО);
14) предохранительный клапан;
16) вентилятор;
19) камера сгорания;
22) горелка;
27) основной теплообменник;
28) дымовой коллектор;
29) коллектор на выходе дыма;
32) циркуляционный насос СО;
34) температурный датчик СО;
36) автоматический воздухоотвод;
37) фильтр на входе холодной воды;
38) датчик протока ГВС;
39) ограничитель расхода воды;
42) датчик температуры воды в ГВС;
43) реле давления воздуха;
44) газовый клапан;
49) предохранительный термостат;
56) расширительный бак;
74) кран для заливки воды в СО;
81) электрод;
95) трехходовой кран с сервоприводом;
114) реле давления воды;
187) диафрагма продуктов сгорания;
194) теплообменник системы ГВС;
241) байпас;
364) устройство защиты от конденсата.
