Руководство пользователя SWС-40
www.symanitron.ru 3
2. Обзор устройства
2.1. Передняя панель
В таблице описана маркировка на SWC-40.
Порт
Описание
Ethernet порт
10/100 RJ-45
4 Ethernet порты 10/100Base-T(X) RJ-45, поддерживающие
автоматическое согласование
Настройки по умолчанию:
Speed: auto
Duplex: auto
Flow control: Disable
Внешнее
питание
Внешнее питание постоянного тока с напряжением 9~30 DC
Reset
Нажмите и удерживайте кнопку Reset в течение 2-3 секунд, чтобы
перезагрузить коммутатор
Нажимайте и удерживайте кнопку сброса в течение 5 секунд чтобы
перезагрузить коммутатор для сброса до заводских настроек

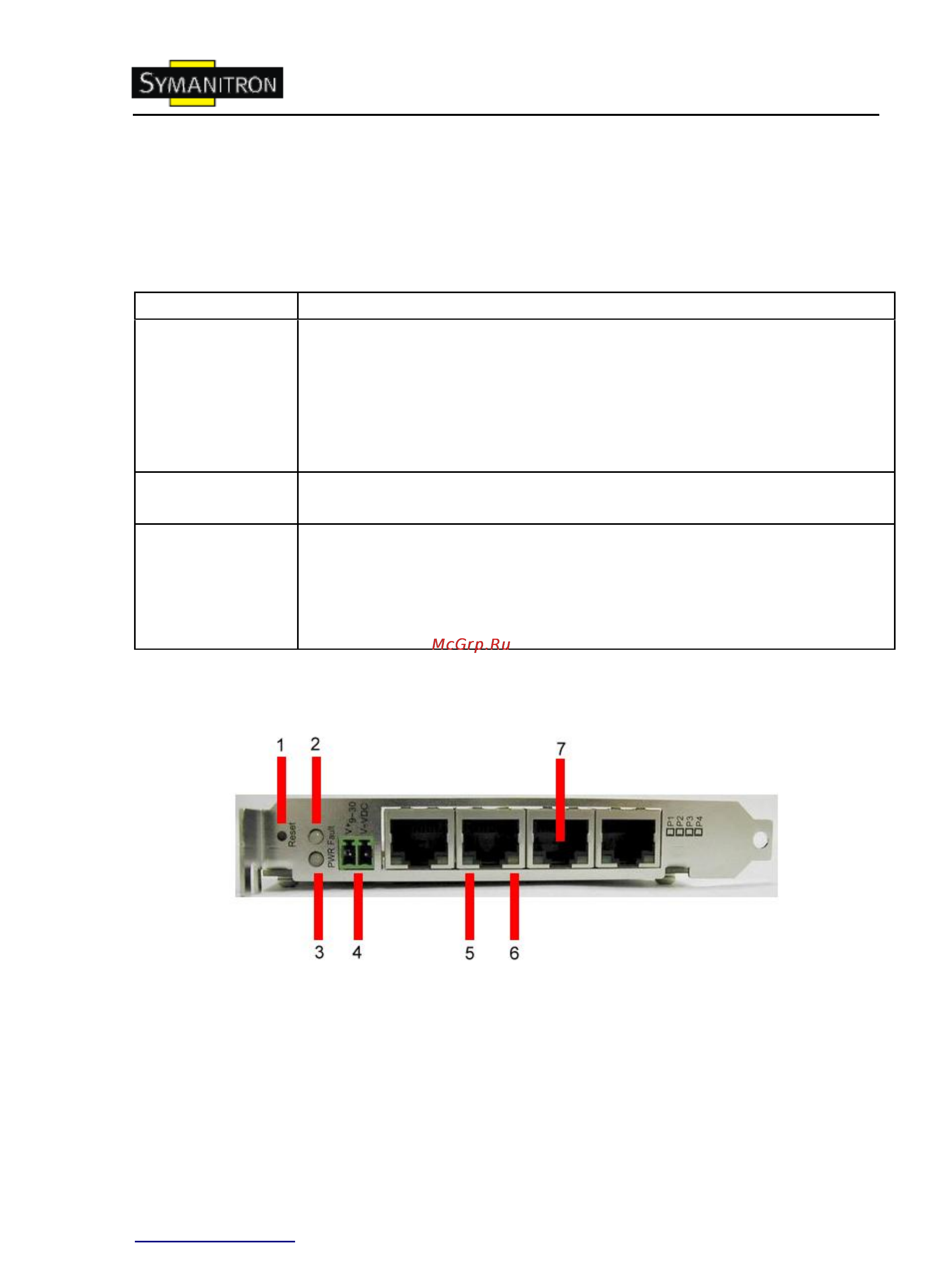

SWC-40
1. Кнопка Reset. Нажимайте на кнопку в течение 3 секунд для перезагрузки; 5 секунд для
сброса до заводских настроек.
2. Индикатор сигнального реле. Когда поступает аварийный сигнал, загорается оранжевая
лампочка.
3. Индикатор питания. Когда PCI включен, загорается зеленая лампочка. Когда PCI
выключен и подключено внешнее питание, загорается красная лампочка.
4. Разъемы внешнего питания с напряжением 9~30 В
