2.4.8 Параметры
Параметр
Т и п
Напряжение
Входная мощность
Т о к
Рабочая температура
Температура хранения
Влагопоглощающая способность
Расход регенерационного воздуха
Расход технологического воздуха
Габаритные размеры
Масса
Значение
осушитель адсорбционный
220 В/50 Гц
2,2 кВт
8,8 A
－20~＋40 °С
－20~＋70 °С
36 л/сутки
150 м3/ч
400 м3/ч
680*430*380 мм
40 кг
Поз.
1
2
3
4
4
5
6
7
8
9
10

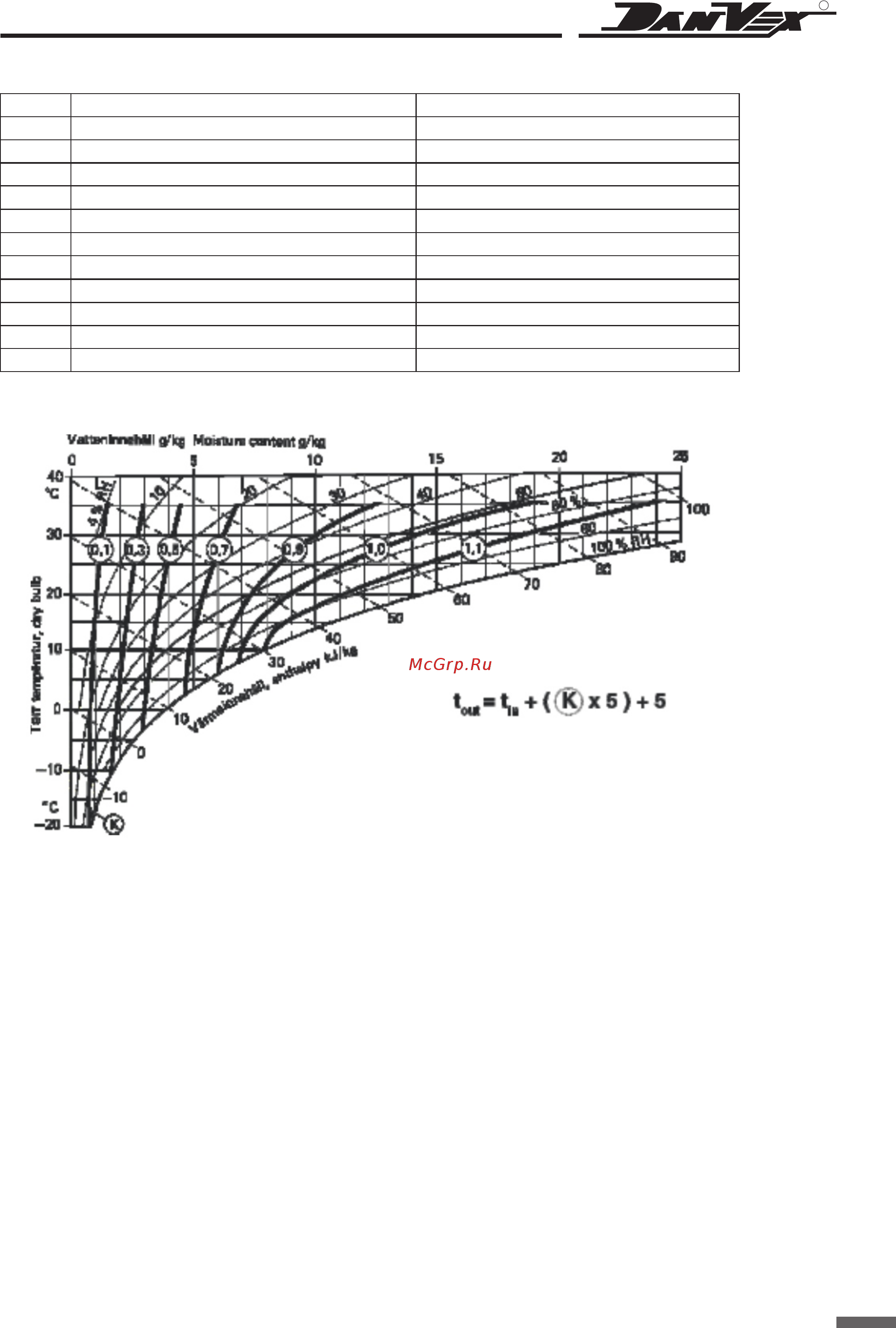

2.4.9 График влагопоглощающей способности
Осушительная способность оценивается как номинальная
влагопоглощающая способность, указанная выше, умноженная на
коэффициент К, определяемый по поправочной кривой.
Температура сухого воздуха при
номинальном расходе воздуха
вычисляется по формуле:
Установка
3.1 Введение
Данный раздел содержит указания по установке, способствующие правильному
выполнению работ.
3.2 Транспортировка и хранение
Для гарантии качества и надежности осушительного оборудования каждое изделие
проходит проверку перед поставкой. Если устройство подлежит хранению перед
установкой, необходимо соблюдать следующее:
не убирать и не повреждать оригинальную упаковку;
не допускать физических повреждений;
предотвратить воздействие пыли, отрицательной температуры и атмосферных
осадков
