Технический паспорт. DanVex AD-800
Могут быть изменения без предварительного уведомления 6
®
h
ALARM RUN ON OFF
%RH
PV
%RH
SV
RUN
AUT/MAN
Ø`
200
Ø150
Ø125
Ø200
1220
760
645

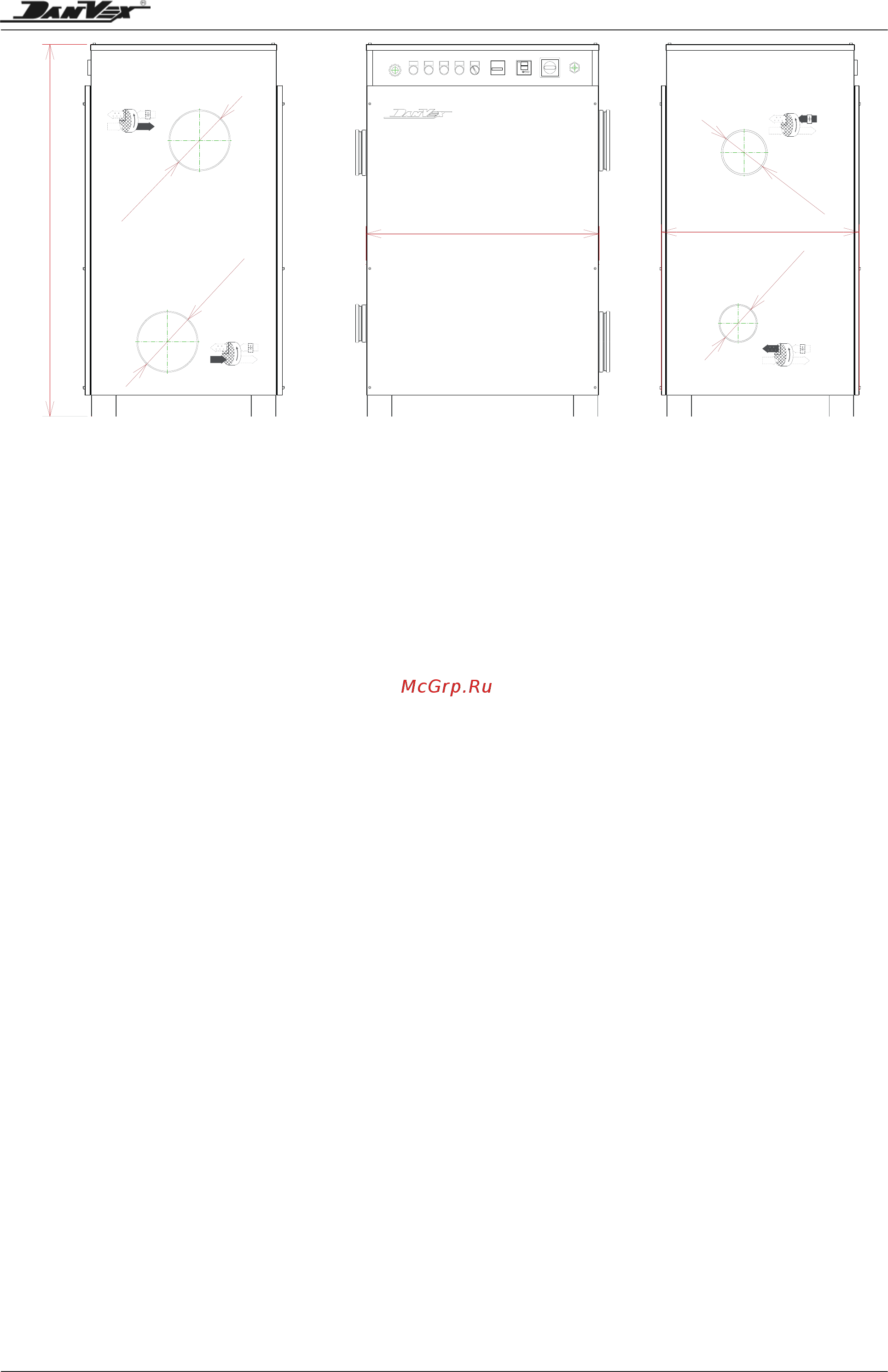

Рис 2. Размеры осушителя воздуха AD-800
Инсталляция
Установка и обслуживаемое пространство
Осушитель AD-800 предназначен для установки внутри помещения. Он должен быть установлен в
горизонтальной позиции на ровной поверхности и, желательно, закреплён. Требуемое пространство
для осмотра и обслуживания (1000 мм) должны быть оставлены свободными перед и над
осушителем воздуха, чтобы производить обслуживание фильтров, вентиляторов и ротора.
Канальные соединения для постоянной установки
Осушитель может быть установлен в осушаемом помещении или в отдельной венткамере. В случае
изготовления специальных версий он может быть так же размещён на улице. Для получения лучших
параметров и производительности выходы воздуха должны быть оснащены диффузорами.
Воздуховод влажного воздуха
Вывод влажного воздуха должен быть организован за пределы осушаемого контура (на улицу).
Воздуховод должен быть как можно короче с целью минимизации вероятности конденсации влаги из
влажного воздуха. Этот воздуховод должен идти с небольшим наклоном вниз, чтобы предотвратить
возможность попадания конденсата внутрь оборудования. В случае если воздуховод влажного
воздуха должен быть установлен вертикально, его нужно изолировать и в самой нижней точке изгиба
колена просверлить дренажные отверстия (2-4 мм).
Воздуховод воздуха регенерации
Воздуховод регенерации должен быть как можно короче. На входе воздуховода воздуха регенерации
установлена металлическая сетка для предотвращения попадания посторонних предметов в
осушитель. Потребности в изоляции нет. Угол наклона воздуховода произвольный.
Воздуховоды осушаемого и сухого воздуха при установке осушителя в осушаемом контуре
В случае установки осушителя в осушаемом контуре воздуховоды для входа воздуха, как правило, не
требуются. Воздуховод сухого воздуха соединяется с системой воздуховодов для распределения
сухого воздуха по помещению.
Воздуховоды осушаемого и сухого воздуха при установке осушителя вне осушаемого контура
В случае установки осушителя вне осушаемого контура используется либо схема рециркуляции, либо
разомкнутая схема. При рециркуляции воздух на осушение подаётся из контура по воздуховоду и
сухой воздух после осушения так же подаётся назад в осушаемое помещение. В случае если
используется разомкнутая схема осушения, то в помещение подаётся только сухой воздух.
Электрическое подключение
Смотрите электрическую схему в приложении
: +7 (495) 215-29-17
E-mail: info@danveks.ru
www.danveks.ru
