DanVex DD-26F [4/25] Принцип работы
![DanVex DD-26F [4/25] Принцип работы](/views2/1691214/page4/bg4.png)
R
4

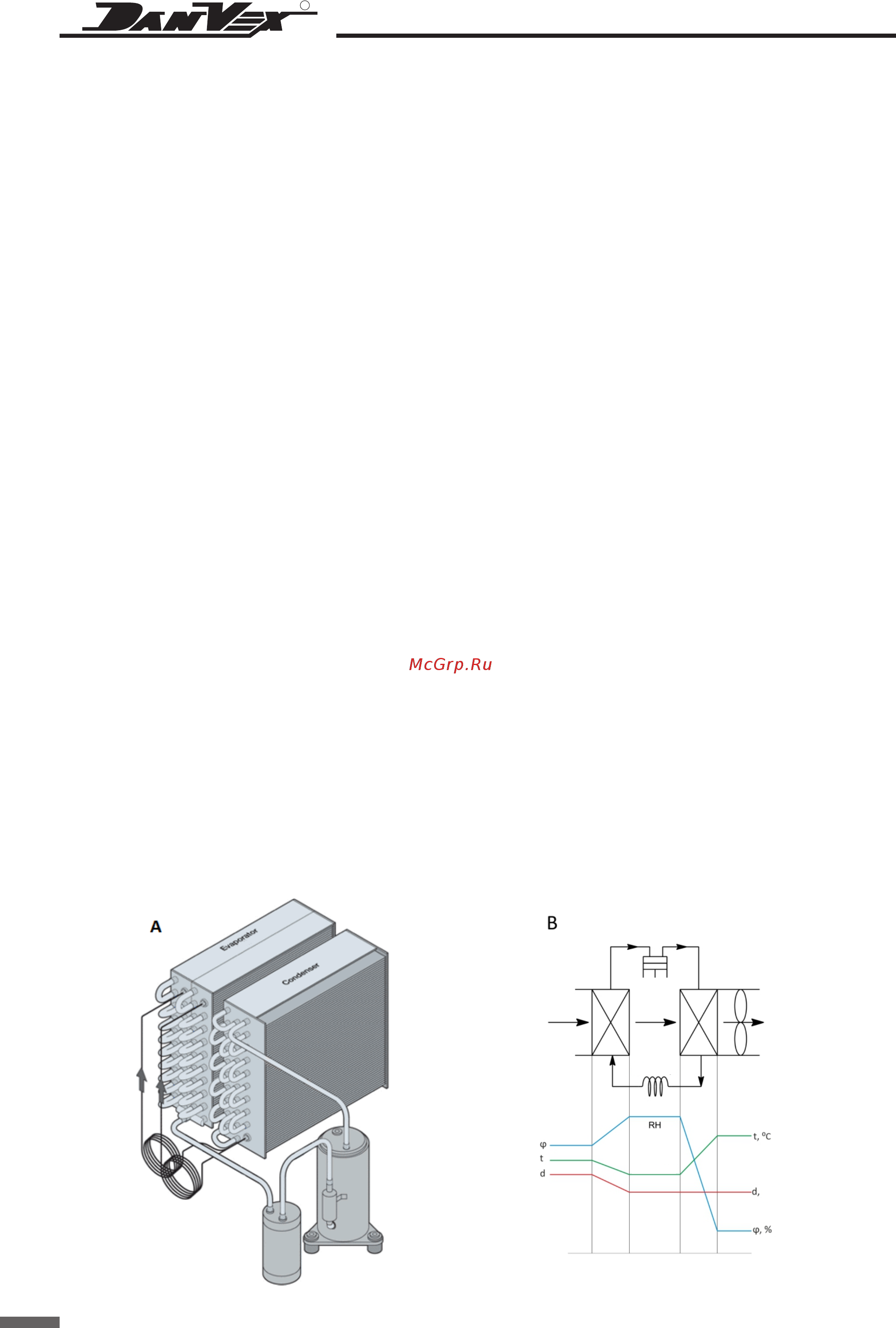

Принцип работы
Работа осушителя основана на принципе конденсации влаги из влажного воздуха при
его охлаждении ниже температуры точки росы.
Схема «А»: циркуляция хладагента в системе осушителя
Компрессор (COMPRESSOR) обеспечивает движение хладагента по системе. В
компрессор из испарителя поступает холодный парообразный хладагент низкого
давления. В процессе работы компрессора происходит сжатие хладагента,
повышаются его давление и температура. Далее горячий парообразный хладагент
поступает в конденсатор (CONDENSER), где начинается его переход из состояния
горячего пара высокого давления в состояние жидкости высокого давления, т.е.
процесс конденсации с охлаждением хладагента. Отводимое от конденсатора тепло
поглощается воздухом. Далее жидкий хладагент высокого давления проходит через
регулятор потока – капиллярную линию (CAPPILARY LINES), где снижается его
давление и температура. Далее хладагент низкого давления попадает в испаритель
(EVAPORATOR), где он начинает кипеть и забирать тепло из воздуха, и переходит в
газообразное состояние. Газообразный хладагент низкого давления возвращается в
компрессор и весь цикл происходит повторно.
Схема «В»: процесс циркуляции воздуха в осушителе
Влажный воздух всасывается вентилятором и попадает на испаритель
(EVAPORATOR), на котором он охлаждается ниже температуры точки росы
(хладагент забирает тепло из проходящего воздуха). При этом из воздуха
конденсируется влага, влагосодержание воздуха уменьшается. Далее воздух
попадает на конденсатор (CONDENSER), который отдает тепло хладагента
проходящему воздуху. Температура воздуха при этом увеличивается,
влагосодержание не меняется, а относительная влажность воздуха уменьшается.
Температура воздуха при прохождении через осушитель незначительно
увеличивается. Путем многократной циркуляции воздуха через осушитель
происходит постепенное осушение циркуляционного воздуха.
Компрессор
Капилляр
Аккумулятор
Компрессор
Испаритель
Конденсатор
Капилляр
Вентилятор
Абсолютная
влажность
Температура
Абсолютная
влажность
г/кг
Содержание
