EL
3
ΕΓΧΕΙΡΙΔΙΟ ΧΡΗΣΗΣ
απαγορεύεται ρητά η αναπαραγωγή ακόμη και μερική αυτού του εγχειριδίου
FC66003946
Αναθ. 00
Έλεγχος για τερματικά
FWECSA
ΤΕΡΜΑΤΙΚΟ ΧΡΗΣΤΗ

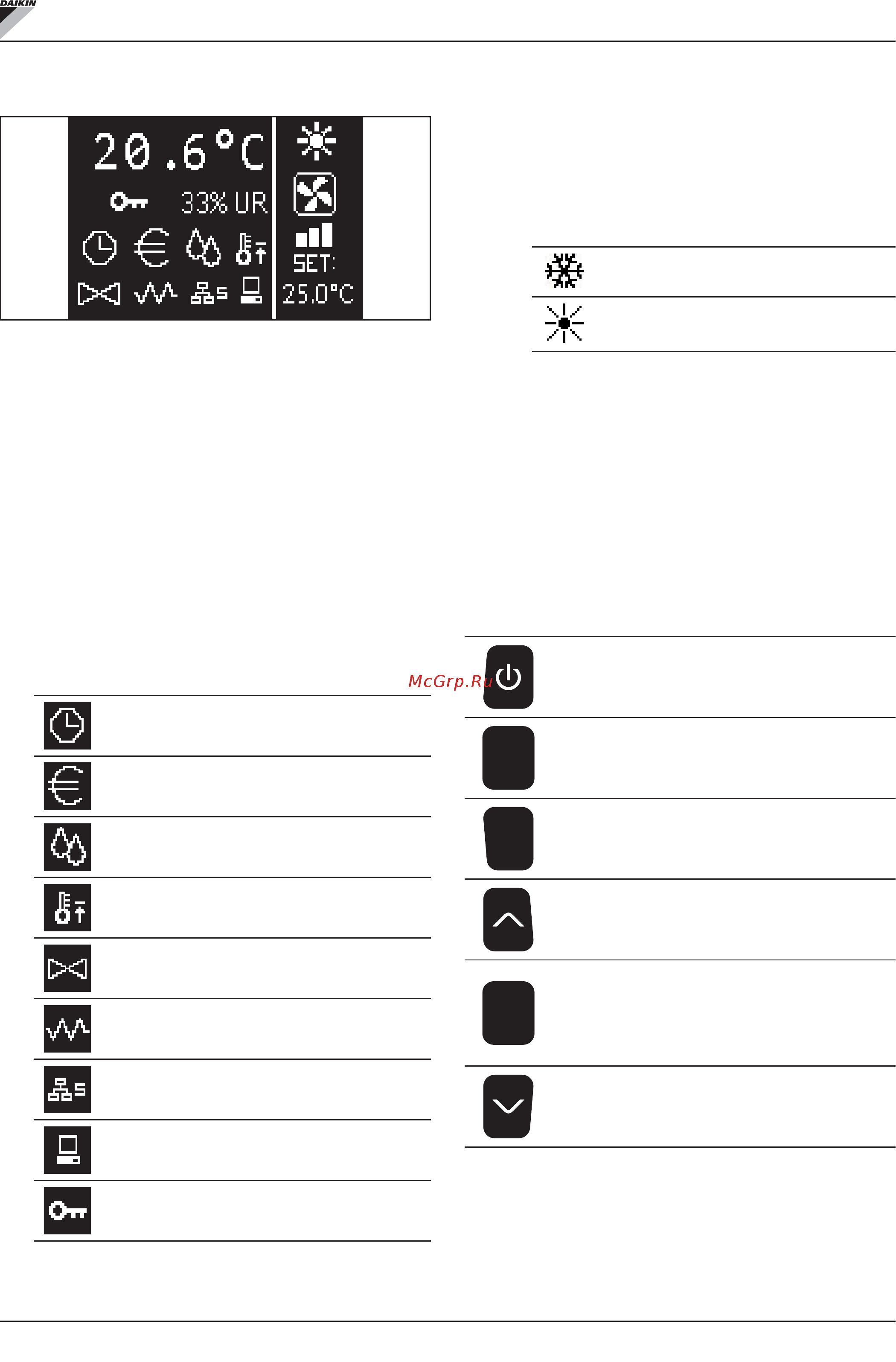

Η κύρια οθόνη διαιρείται σε δύο πλαίσια (τα οποία στο εξής θα αναφέρονται
ως δεξί και αριστερό πλαίσιο) διαιρεμένα από μια κάθετη γραμμή
διαχωρισμού.
Στο δεξί πλαίσιο αναφέρονται οι εξής πληροφορίες (από επάνω προς τα
κάτω και από δεξιά προς αριστερά):
• θερμοκρασία περιβάλλοντος (διαβάζεται από τον απομακρυσμένο
αισθητήρα επί του τερματικού του χρήστη ή από τον αισθητήρα που
είναι συνδεδεμένος με την πλακέτα ακροδεκτών της κάρτας I/O όπως
έχει διαμορφωθεί)
• υγρασία περιβάλλοντος (σε περίπτωση που υπάρχει και έχει ρυθμιστεί
ο αισθητήρας υγρασίας)
• σύμβολα κατάστασης:
ενεργείς χρονικές ζώνες
λειτουργία economy ενεργής
αφύγρανση σε λειτουργία
λειτουργία ελάχιστης θερμοκρασίας περιβάλλοντος
ενεργοποιημένη
βαλβίδα, βαλβίδες ανοιχτές
ηλεκτρική αντίσταση ενεργοποιημένη
δίκτυο SMALL σε RS485 ενεργοποιημένο
σειριακή επικοινωνία
με σύστημα εποπτείας
μπλοκαρισμένο πληκτρολόγιο
• σήμανση συναγερμού: σύμβολο και ένδειξη του τύπου του
συναγερμού επικαλύπτουν συνήθως την περιοχή που είναι
αφιερωμένη στην εμφάνιση των συμβόλων της κατάστασης.
Στο δεξί πλαίσιο αναφέρονται οι εξής πληροφορίες (από πάνω προς τα
κάτω)
• ένδειξη του τρόπου λειτουργίας
Λειτουργία ΨΥΞΗΣ
Λειτουργία ΘΕΡΜΑΝΣΗΣ
• ένδειξη της κατάστασης του αερισμού
• ένδειξη της τιμής του SET θερμοκρασίας αέρα περιβάλλοντος
Αν η μονάδα είναι σε OFF το πλαίσιο είναι πλήρως κατειλημμένο από την
επιγραφή OFF καθέτως.
ΠΛΗΚΤΡΟΛΟΓΙΟ
Τα πλήκτρα της οθόνης είναι 6. Στη συνέχεια υποδεικνύεται οι βασικές
λειτουργίες που συνδέονται με κάθε πλήκτρο.
ΠΛΗΚΤΡΟ ON/OFF
• ενεργοποίηση/απενεργοποίηση μονάδας.
• επιστροφή στην κύρια οθόνη
Prg
ΠΛΗΚΤΡΟ PRG
• πρόσβαση στο ΜΕΝΟΥ
Mode
ΠΛΗΚΤΡΟ MODE
• αλλαγή τρόπου λειτουργίας (ΘΕΡΜΑΝΣΗ/ΨΥΞΗ)
ΠΛΗΚΤΡΟ ΒΕΛΟΣ UP
• αλλαγή τιμών/ταχύτητας αερισμού
• ροή οθονών
Set
ΠΛΗΚΤΡΟ SET
• αλλαγή λειτουργίας SET/ΑΕΡΙΣΜΟΥ
• επιβεβαίωση τιμής/επιστροφής σε λειτουργίας ροής
οθονών
ΠΛΗΚΤΡΟ ΒΕΛΟΣ DOWN
• αλλαγή τιμών/ταχύτητας αερισμού
• ροή οθονών
