Запрещено тянуть, рвать, скручивать электропровода, выходящие из пульта
управления, даже если отключено электропитание.
Запрещено разбрасывать или оставлять в доступных для детей местах упаковочный
материал (картон, железные скобы, пластиковые мешки и прочее), поскольку он
является потенциальным источником опасности.

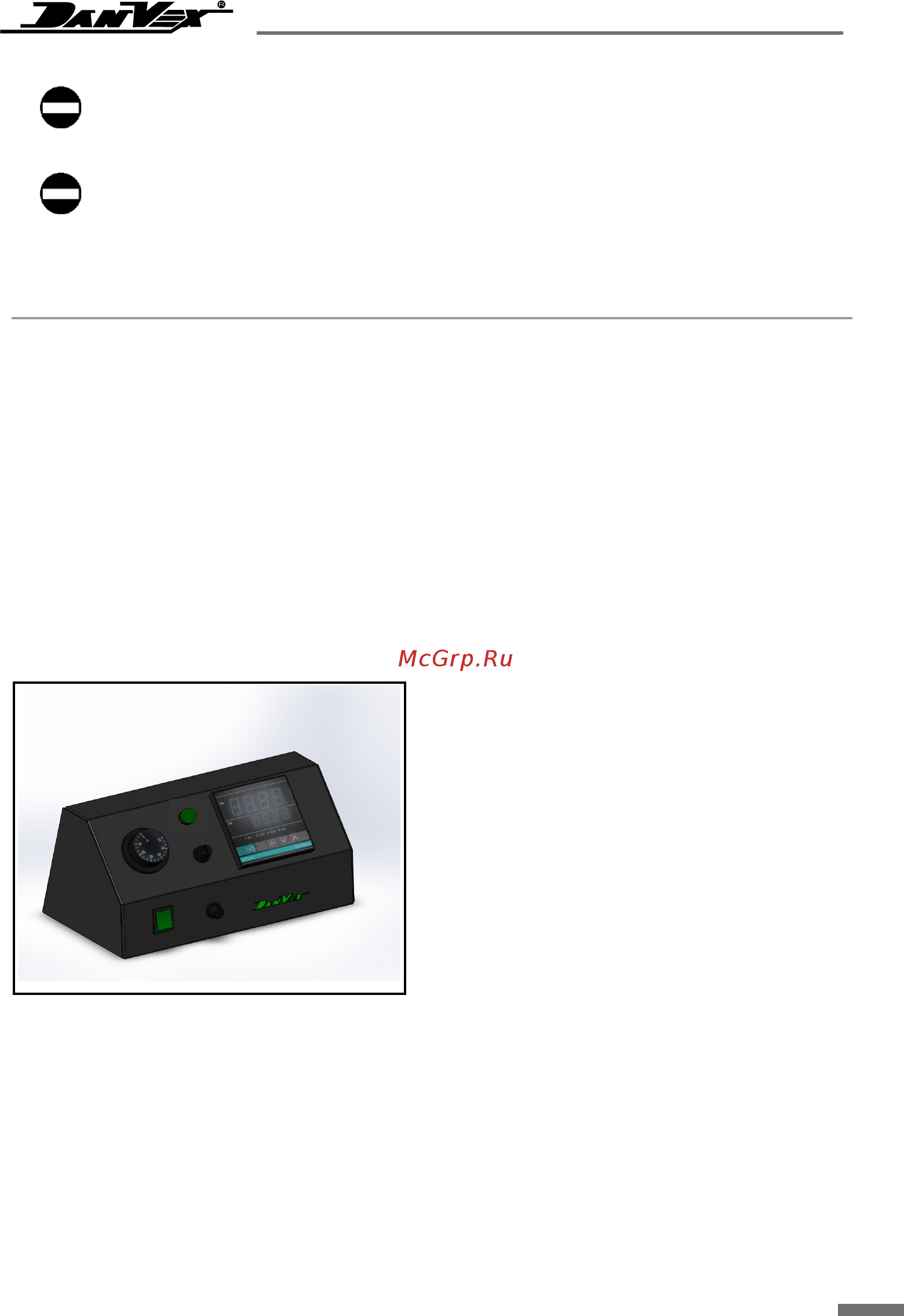

ОПИСАНИЕ ПУЛЬТА УПРАВЛЕНИЯ
Пульт управления DanVex – предназначен для использования с водогрейными
котлами, оснащенными одноступенчатыми вентиляторными горелками. Термостатические
и электрические устройства управления и контроля, соответствуют Техническим стандар-
там и Стандартам безопасности, применяемым для данных приборов. Корпус изготовлен
из стали и покрыт порошковой эмалью.
Пульт управления DanVex подвергается на заводе ряду технических тестов, во
время которых проверяются различные элементы и электрические устройства безопасно-
сти.
