ien que cette carte mère offre un support de (Ventilateur silencieux) ventilateur

de CPU à 4 broches , le ventilateur de CPU à 3 broches peut bien fonctionner

même sans la fonction de commande de vitesse du ventilateur. Si vous

prévoyez de connecter le ventilateur de CPU à 3 broches au connecteur

du ventilateur de CPU sur cette carte mère, veuillez le connecter aux broches

1-3.

Installation de ventilateur à 3 broches

Broches 1-3 connectées

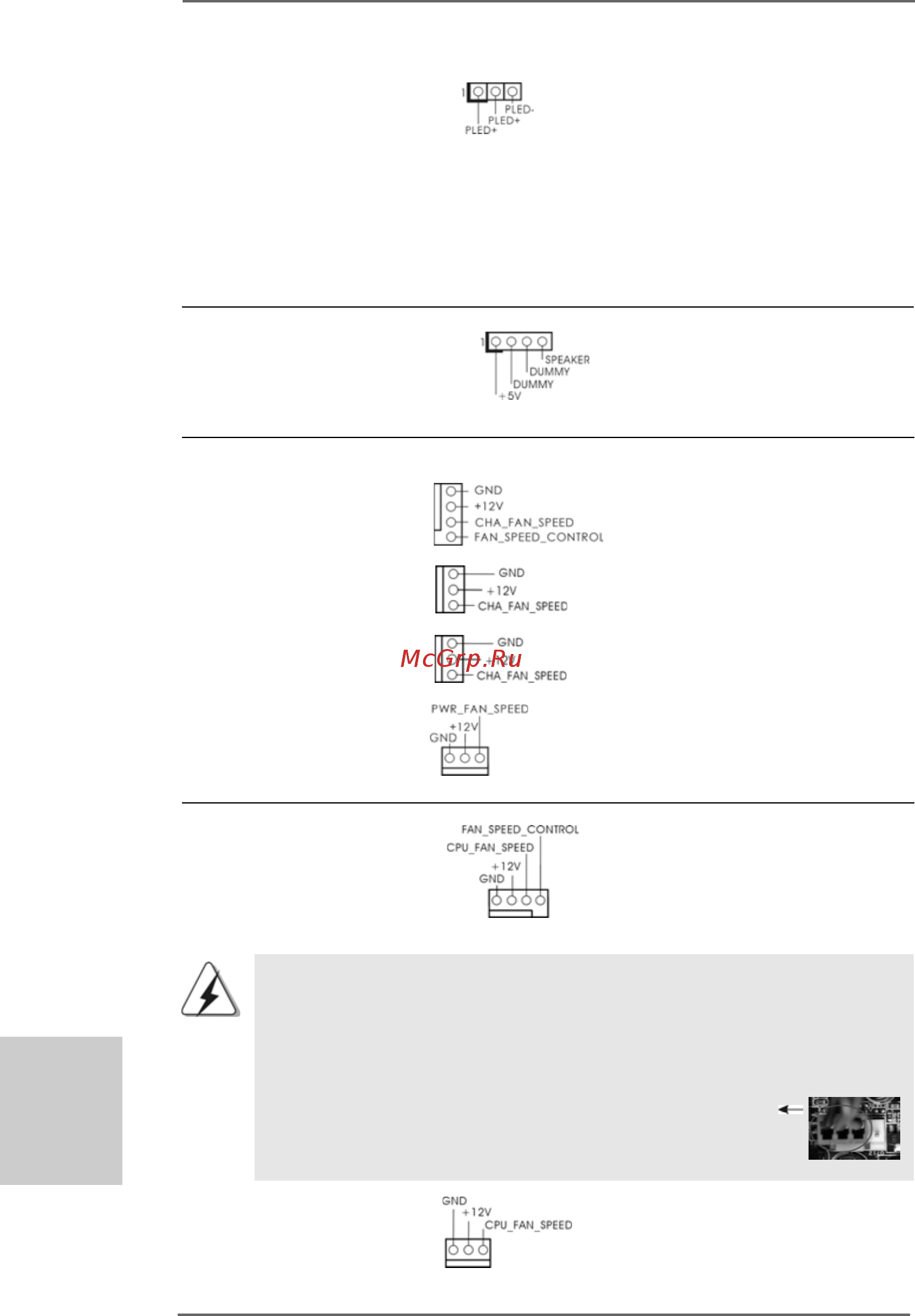

Connecteur du haut-parleur Veuillez connecter le haut-

du châssis parleur de châssis sur ce

(SPEAKER1 br. 4) connecteur.

(voir p.2 fig. 21)

LED di accensione Collegare il LED di accensione

(3-pin PLED1) chassi per indicare lo stato di

(vedi p.2 Nr. 20) alimentazione del sistema. Il

LED è acceso quando il sistema

è in funzione. Il LED continua a

lampeggiare in stato S1. Il LED è

spento in stato S3/S4 o S5

(spegnimento).

Connecteur pour châssis et ventilateur

(CHA_FAN1 br. 4)

(voir p.2 No. 9)

(CHA_FAN2 br. 3)

(voir p.2 No. 11)

(CHA_FAN3 br. 3)

(voir p.2 No. 12)

(PWR_FAN1 br. 3)

(voir p.2 No. 4)

Branchez les câbles du

ventilateur aux connecteurs pour

ventilateur et faites correspondre

le fil noir à la broche de terre.

Connecteur pour ventilateur Veuillez connecter un câble de

CPU ventilateur d’UC sur ce

(CPU_FAN1 br. 4) connecteur et brancher le fil noir

(voir p.2 fig. 6) sur la broche de terre.

1 2 3 4

(CPU_FAN2 br. 3)

(voir p.2 No. 5)
