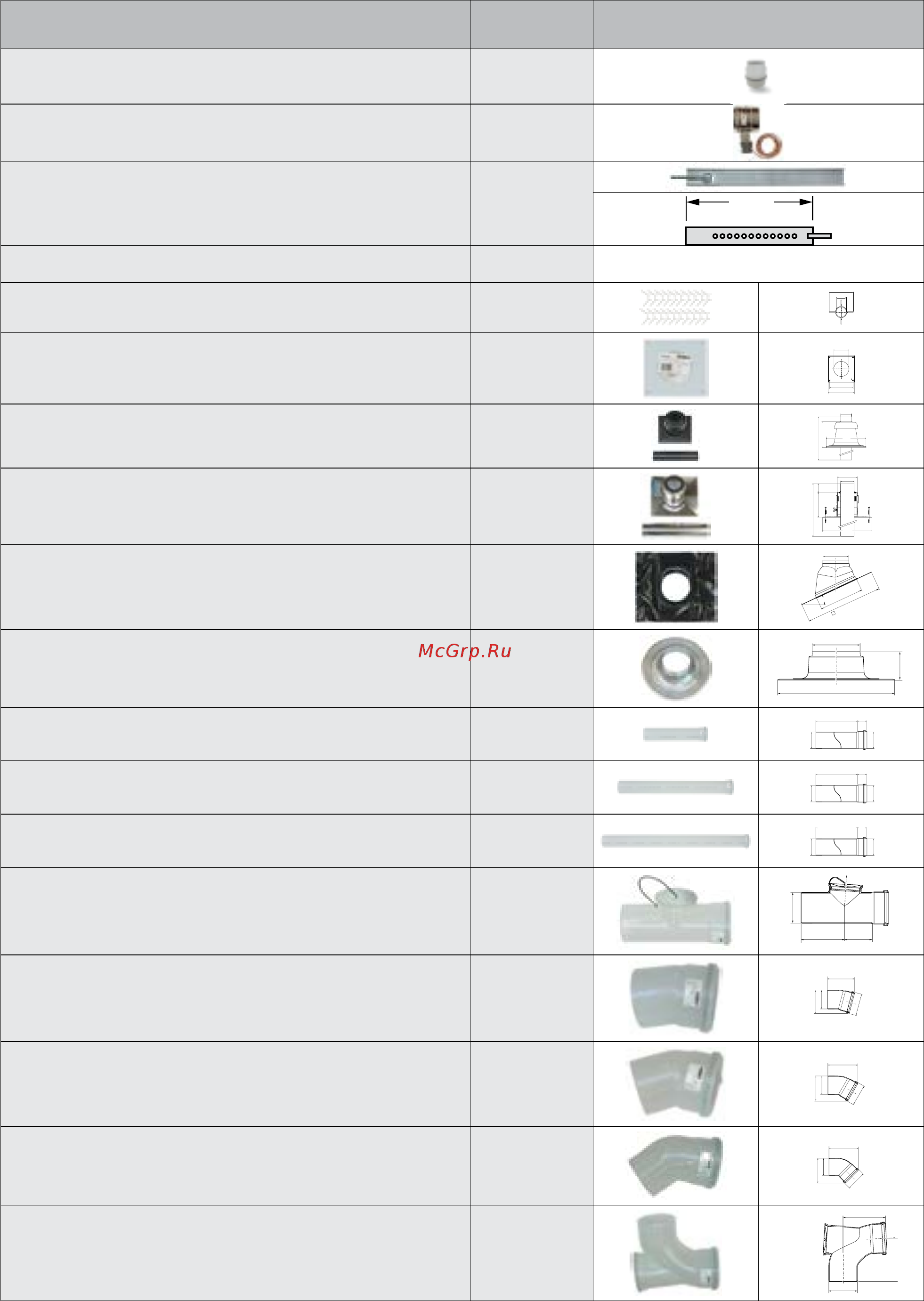

Компоненты одиночных/каскадных систем дымоудаления
Наименование Артикул Изображение
Обратный клапан отходящих газов без сервопривода 80/110 мм 0020258990
Обратный клапан отходящих газов с сервоприводом 110 мм 0020106418
Опорная шина для отвода с опорной консолью, 500 мм 0020095539
500
Элементы системы - DN 110мм
Распорка дымохода, DN 110 мм, (10 шт.) для дымохода 40 см x 40
см
0020106394
011 Ø
005
Декоративная манжета DN 110 мм 0020106396
511 Ø
71 6
02 0
Ø 4
Оголовок дымохода пластиковый DN 110 мм 0020106397
500
255
400
Ø 110
Оголовок дымохода металлический DN 110 мм 0020106398
500
200
50-70
400
Ø 110
Ø 180
Элемент для оформления пересечения косой крыши,
настраиваемый 25°-50° Цвет: чёрный
0020106409
Ø 166
289
25° - 50°
500 x 500
Манжета для оформления пересечения плоской крыши 0020106411
Ø 447
Ø 171
130
Удлинительная
труба 0,5 м, DN 110 мм 0020106384
500 / 1000 / 2000
63
011 Ø
011 Ø
Удлинительная
труба 1 м, DN 110 мм 0020106385
500 / 1000 / 2000
63
011 Ø
011 Ø
Удлинительная
труба 2 м, DN 110 мм 0020106386
500 / 1000 / 2000
63
011 Ø
011 Ø
Удлинительная
труба с ревизионным отверстием
0020106387
154
100
011 Ø
Отвод 15°, DN 110 мм 0020106389
134
651
Ø 110
Ø 127
Отвод 30°, DN 110 мм 0020106390
148
71 7
Ø 110
Ø 127
Отвод 45°, DN 110 мм 0020106391
159
091
Ø 110
Ø 127
Ревизионный тройник 87° (ревизионный отвод) 0020106392
167
861
Ø 110
274
