Symanitron AP-120 [16/44] Основной интерфейс
![Symanitron AP-120+ [16/44] Основной интерфейс](/views2/1069167/page16/bg10.png)
Руководство пользователя AP-120/120+
www.symanitron.ru 15

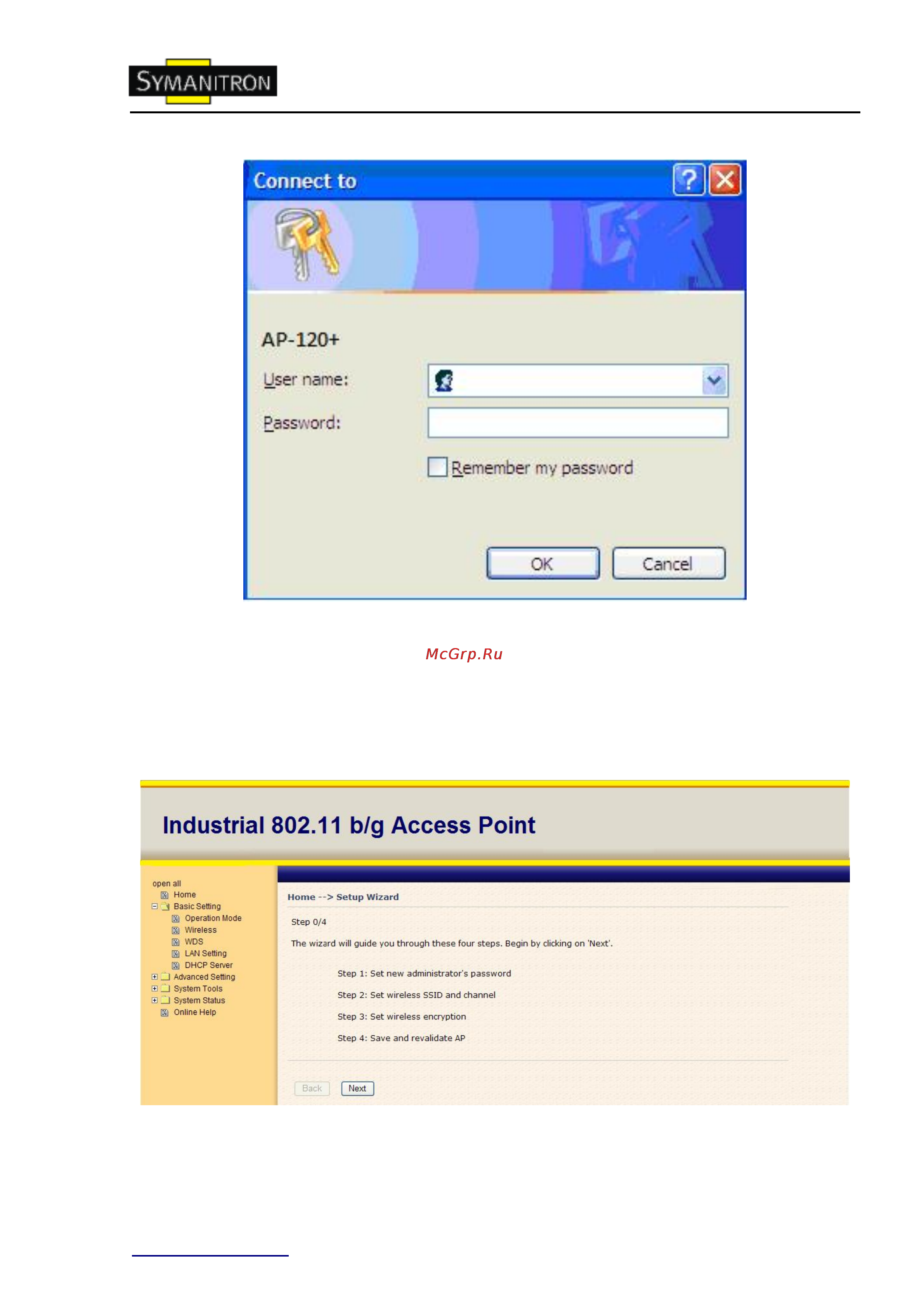

Рис. Диалоговое окно
5.5. Основной интерфейс
После входа вы увидите главную страницу веб-сайта. Выберите Home > Setup
Wizard для быстрой настройки устройства.
Рис. Основной интерфейс
