Руководство пользователя AP-120/120+
20 www.symanitron.ru

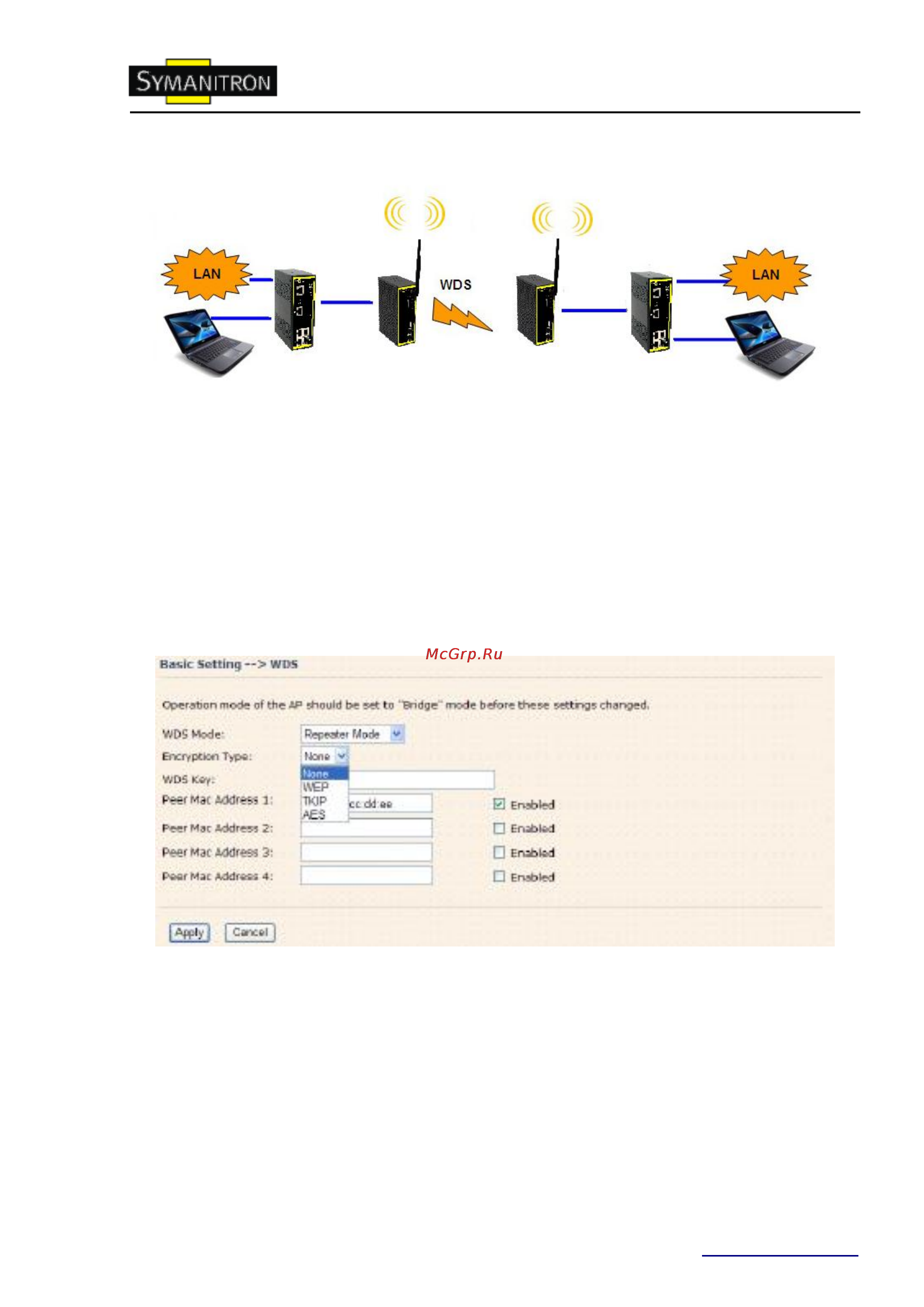

На рисунке изображено, что точка доступа работает как обычный мост, передающий
трафик между двумя локальными сетями и своим Ethernet портом. Как стандартный мост,
точка доступа может запомнить до 64 MAC адресов беспроводных устройств и до 128
устройств вместе с проводными. Обрабатываться будут только данные, предназначенные
устройствам в подключѐнное сети Ethernet, остальное данные будут отправлены на
соседнюю точку доступа через WDS.
Режим WDS - Repeater Mode
То же самое, что и Restricted mode, только недоступны настройки Peer MAC Address.
