Руководство пользователя AP-620/620+

8 www.symanitron.ru

Мигает

Передача данных по WLAN.

Сигнал WLAN

Зелѐный

Горит

Сила приѐма WLAN сигнала. 1

лампочка <25%, 2 < 50%, 3 < 75%, 4 <

100%

10/100BaseTX порты

10Мбит/с

LINK/ACT

Оранжевый

Горит

Порт работает на скорости 10 Мбит/с

Мигает

Передаются данные

100Мбит/с

LINK/ACT

Зелѐный

Горит

Порт работает на скорости 100 Мбит/с

Мигает

Передаются данные

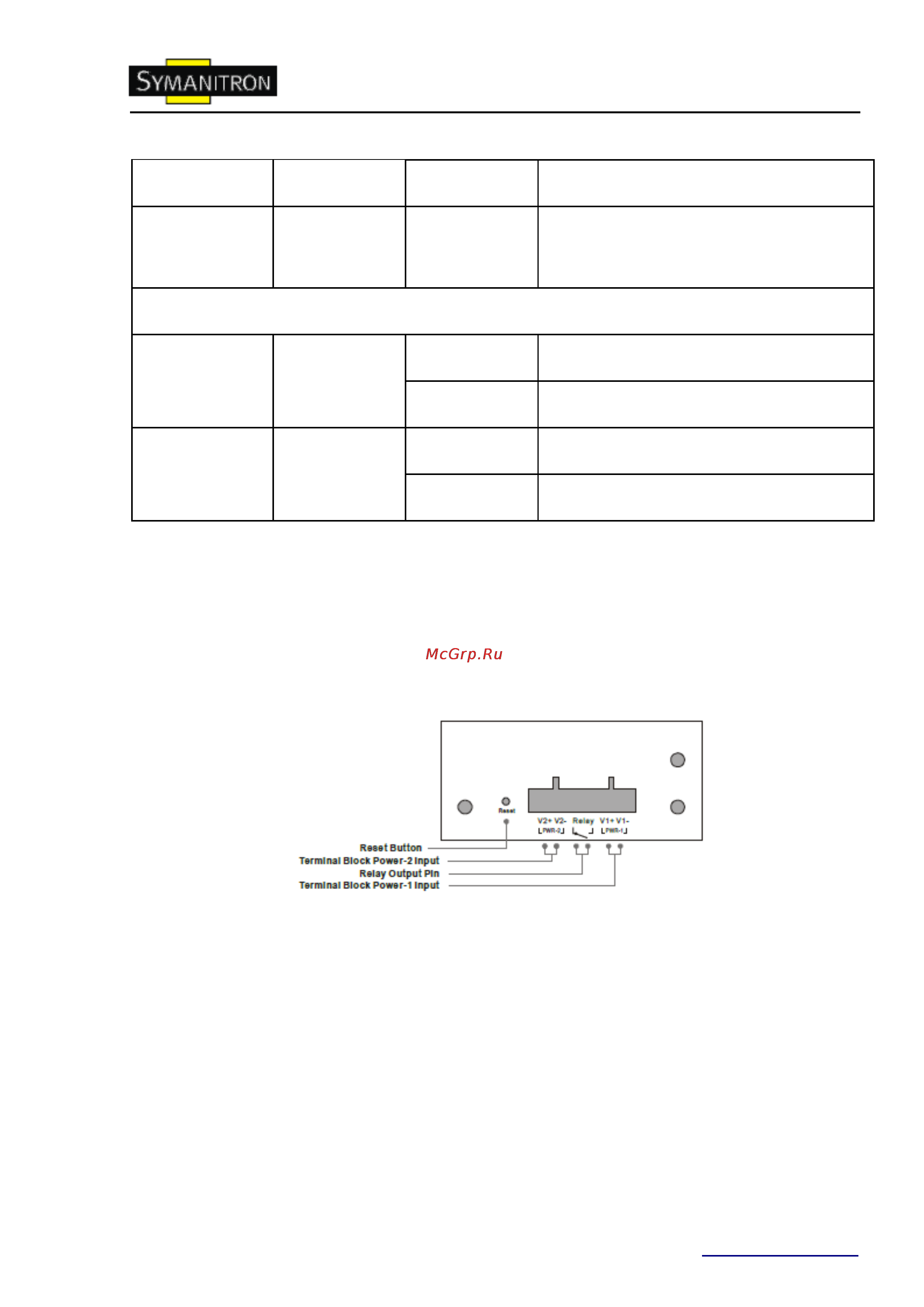

3.3. Нижняя панель

Компоненты на нижней панели устройства показаны ниже:

1. Клеммная колодка, включая PWR1, PWR2 (12 ~ 48V DC) и реле (1A @24V DC)

2. Кнопка перезагрузки. Для перезагрузки держите кнопку 3 секунды, 5 секунд для

восстановления устройства до заводских настроек.

3.4. Боковая панель

Схема боковой панели показана ниже.

1. Отверстия для шурупов (для крепления на стену).

2. Крепление на DIN-рейку.
