ASRock M3A785GM-LE/128M Motherboard

Lato del Pin1 con la striscia rossa

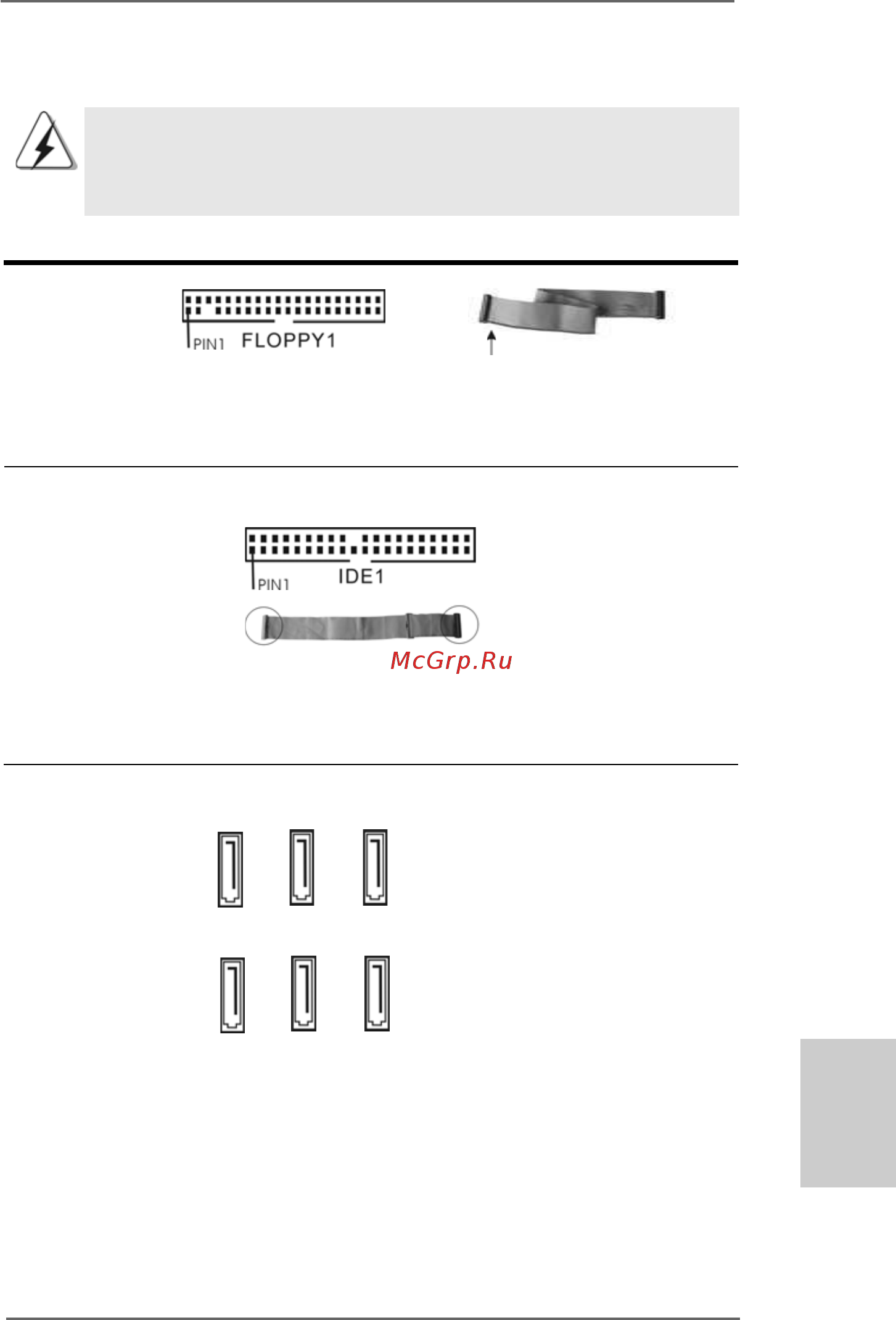

2.6 Connettori2.6 Connettori

2.6 Connettori

I connettori NON sono jumpers. NON COLLOCARE i ponticelli sui

connettori. Installando dei cappucci a ponticello sui connettori si

causeranno danni permanenti alla scheda madre!

Connettori Descrizione dei connettori

Connettore del

Floppy disk

(33-pin FLOPPY1)

(vedi p.2 item 25)

Nota: Assicurarsi che il lato del cavo con la striscia rossa sia inserito nel lato Pin1

del connettore.

Connettore IDE primario (blu)

(39-pin IDE1, vedi p.2 Nr. 10)

Connettore blu Connettore nero

alla schedamadre all’hard disk drive

Cavo ATA 66/100/133 a 80 Pin

Nota: Fate riferimento alle istruzioni del produttore del dispositivo IDE per maggiori

dettagli.

Connettori Serial ATAII Questi sei connettori Serial

(SATAII_1 (PORT0): ATA (SATAII) supportano le

vedi p.2 Nr. 19) periferiche di archiviazione

(SATAII_2 (PORT1): HD SATA o SATAII per le

vedi p.2 Nr. 18) funzioni di archiviazione

(SATAII_3 (PORT2): interna. ATAII (SATAII) suppo-

vedi p.2 Nr. 17) rtano cavi SATAII per dispositivi

(SATAII_4 (PORT3): di memoria interni. L’interfaccia

vedi p.2 Nr. 13) SATAII attuale permette velocità

(SATAII_5 (PORT4): di trasferimento dati fino a

vedi p.2 Nr. 12) 3.0 Gb/s.

(SATAII_6 (PORT5):

vedi p.2 Nr. 11)

ItalianoItaliano

Italiano

SATAII_4 SATAII_5 SATAII_6

(PORT 3) (PORT 4) (PORT 5)

SATAII_1 SATAII_2 SATAII_3

(PORT 0) (PORT 1) (PORT 2)
