2.0 AJUSTE DE HARDWARE
La unidad tiene 2 puentes para controlar la función de la placa.
Tabla 2,0 : Resumen de ajustes de hardware
OPCIÓN Con puente Sin puente
Establecer rango
de temperatura
Establecer rango de temperatura de
20°C – 30°C
Establecer rango de temperatura de
16°C – 30°C
(Por defecto)
TURBO_QUIET
Deshabilitar velocidad de ventilador
turbo y silencio
(Por defecto)
Habilitar velocidad de ventilador
turbo y silencio
* Solo aplicable al modelo con funciones Turbo o Silencio.
3.0 INSTALACIÓN
3.1 Accesorios
Los siguientes accesorios están incluidos junto con este manual. Si falta alguna pieza, contacte a su distribuidor
inmediatamente.
Control remoto
Tornillo de madera (2 piezas) & Tornillo de máquina (2 piezas)
Manual de Instrucciones
Batería
3.2 Guía Paso a Paso
Primero abra el gancho en la parte alta del controlador seguido del gancho inferior. Extraiga la cubierta
superior del controlador de la cubierta inferior.
Fije la cubierta inferior a la pared con los dos tornillos provistos. A continuación introduzca el cable de
conexión a través de la ranura en la cubierta central superior tal y como se muestra.
Vuelva a insertar el gancho inferior primero y a continuación encaje el cierre de la parte superior.
MO
DE
TURBO
S
W
I
N
GQU
I
E
T
D
ELAY
T
IMER
T
IMER
TIMER
S
LE
EP
F
A
N ON / OFF
LCD remoto
(Caja superior)

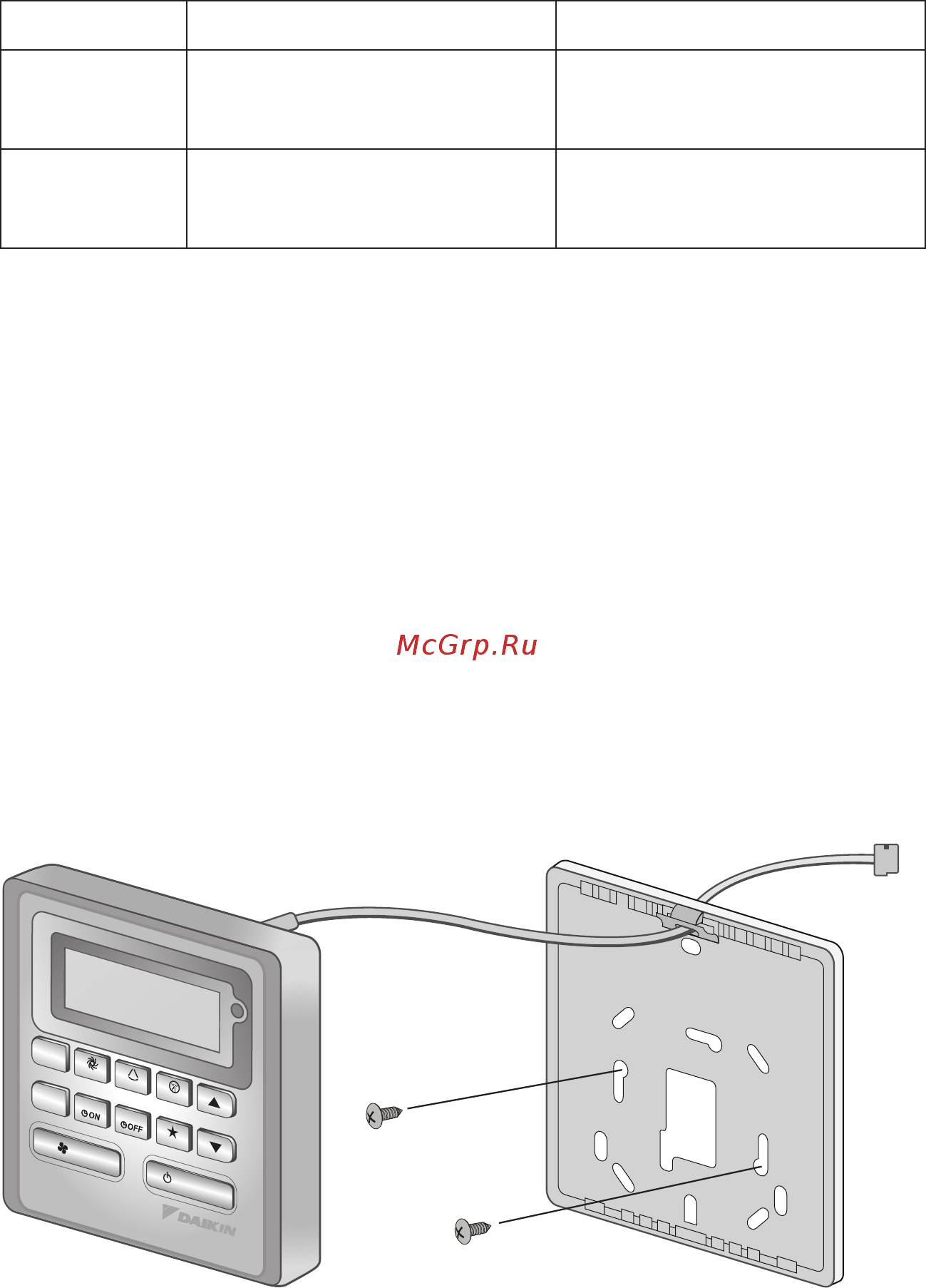

Hilos de
conexión
2 x Tornillo
de madera
LCD Remoto
(Cubierta Inferior)
1.
2.
3.
4.
I.
II.
III.
5-OM-SLM9-0911(1)DAIKIN-ES.indd 65-OM-SLM9-0911(1)DAIKIN-ES.indd 6 5/5/14 4:27:15 PM5/5/14 4:27:15 PM
