8-4
Tamanho da unidade 82mm
Direcção da tubagem
Local de abertura do tecto = 890mm
Local de abertura do tecto = 890mm
Local da Vareta de fixação = 790mm
Tamanho da unidade 82mm
Unidade
Local da Vareta de fixação = 621mm
Indoor Unit
Ceiling
Board
35.0 mm
35,0mm
Unidade interior
Placa de tecto
Introduzir água
Mangueira de drenagem flexível
Tubo de drenagem
principal
NOTA
Esta unidade interior usa uma bomba de drenagem para drenar a água condensada. Instale a unidade horizontalmente
para prevenir a ocorrência de fugas de água ou a formação de condensação em torno da saída de água.
NOTA
Certifique-se de que discute o trabalho de furação do
tecto com o técnico de instalação contratado.

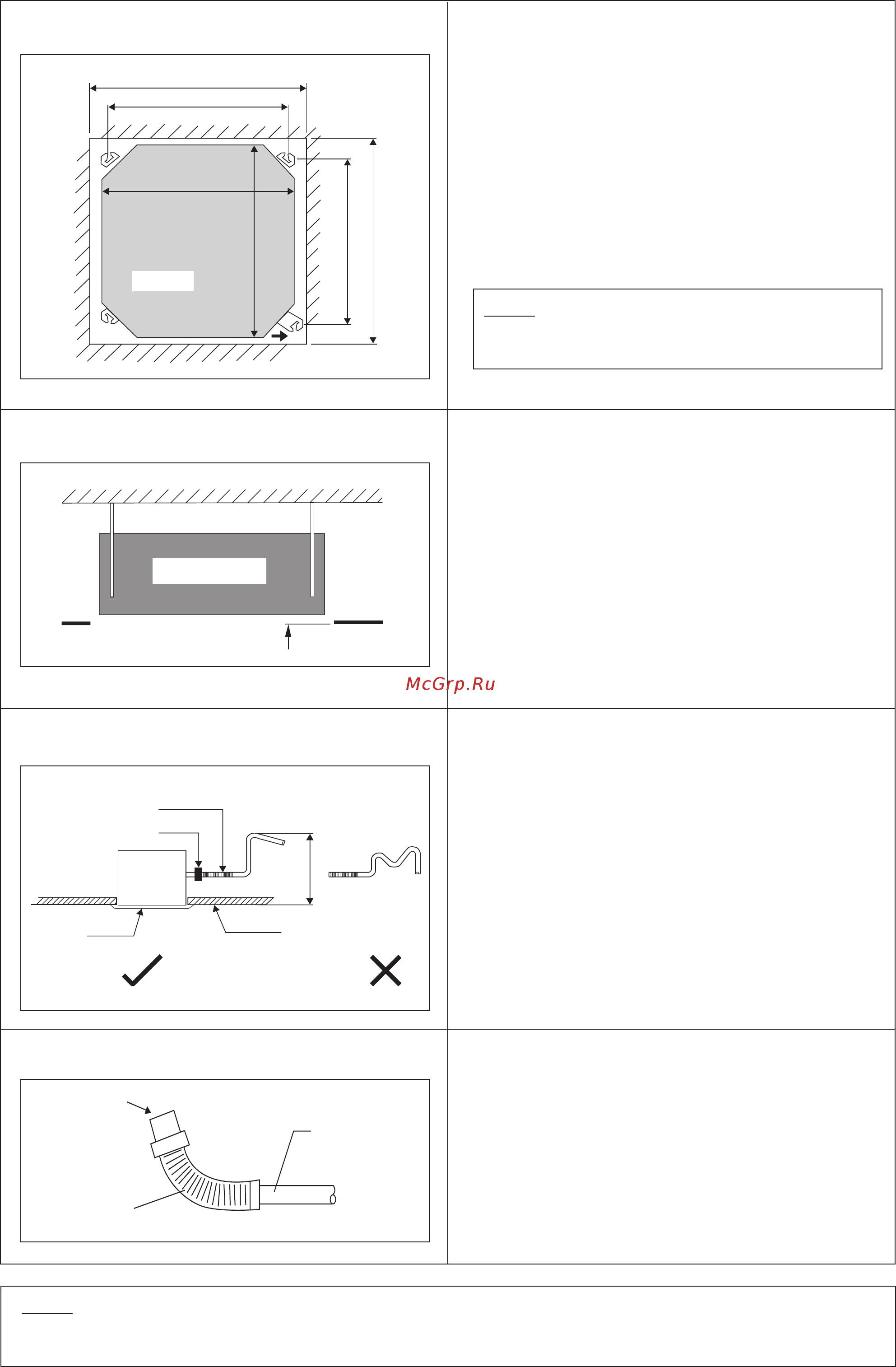

Meça e assinale a posição da vareta de fixação. Faça o
buraco para a porca angulada no tecto e fixe a vareta de
fixação.
O modelo de instalação é prolongado de acordo com a
temperatura e humidade. Verifique as dimensões durante
o uso.
As dimensões do modelo de instalação são iguais às
dimensões da abertura no tecto.
Não se esqueça de instalar o modelo de instalação na
unidade interior antes de concluir o trabalho de laminação
do tecto.
•
•
•
•
Confirme o ângulo de penetração da vareta de fixação.
Segure a unidade e pendure-a na vareta de fixação usando
a porca e anilha.
Ajuste a altura da unidade para 35,0mm entre a superfície
inferior da unidade interior e a superfície do tecto.
Utilizando um calibrador nivelado, certifique-se de que
a unidade se encontra instalada na horizontal e aperte a
porca e parafuso para impedir a sua queda e vibração.
Abra a placa do tecto ao longo do rebordo exterior do
modelo de instalação de papel.
•
•
•
•
•
O tubo de drenagem deve ser instalado num gradiente
descendente com vista a uma drenagem suave.
Evite instalar o tubo de drenagem num declive para cima
e baixo com vista a impedir o fluxo inverso de água.
Durante a ligação do tubo de drenagem, tenha cuidado
para não exercer tensão extra sobre o conector de
drenagem na unidade interior.
O diâmetro exterior da ligação de drenagem na mangueira
flexível de drenagem é de 20mm.
Instale o isolamento térmico (espuma de polietileno
com uma espessura superior a 8,0mm) na tubagem
de drenagem para impedir o gotejamento de água
condensada no interior da divisão.
•
•
•
•
•
Ligue o tubo de drenagem principal à drenagem
principal.
Introduza água na mangueira flexível de drenagem para
verificar se existem fugas na tubagem.
Quando completar o teste, ligue a mangueira flexível de
drenagem ao conector de drenagem na unidade interior.
•
•
•
Instalação da unidade
Fixação da unidade
Trabalho da tubagem de drenagem
Teste de drenagem
Grampo do tubo
Tecto
700,0mm
ou inferior
Painel
Mangueira flexível
Unidade
interior
8 IM-CKEW(DC)-1013(5)DAIKIN-PT.i4 48 IM-CKEW(DC)-1013(5)DAIKIN-PT.i4 4 12/27/16 8:48:25 AM12/27/16 8:48:25 AM
