6
2.0 НАСТРОЙКА ОБОРУДОВАНИЯ
Для управления функцией панели устройство имеет опцию 2 перемычек.
Таблица 2,0 : Сводная информация о настройках оборудования
ОПЦИЯ С перемычкой Без перемычки
Установка
диапазона
темп.
Установка диапазон темп. от
20°C до 30°C
Установка диапазон темп. от
16°C до 30°C
(настройка по умолчанию)
ТУРБО_
БЕСШУМН
Выключение турбо и бесшумной
скорости вентилятора
(настройка по умолчанию)
Включение турбо и бесшумной
скорости вентилятора
* Применимо только к модели со встроенными функциями Турбо или Бесшумной скорости.
3.0 УСТАНОВКЕ
3.1 Принадлежности
Нижеследующие принадлежности поставляются вместе с этим руководством. Если что-либо
отсутствует, то немедленно обращайтесь к Вашему дилеру.
Пульт дистанционного управления
Шуруп (2 штуки) и крепежный винт (2 штуки)
Руководство по установке
Батарея

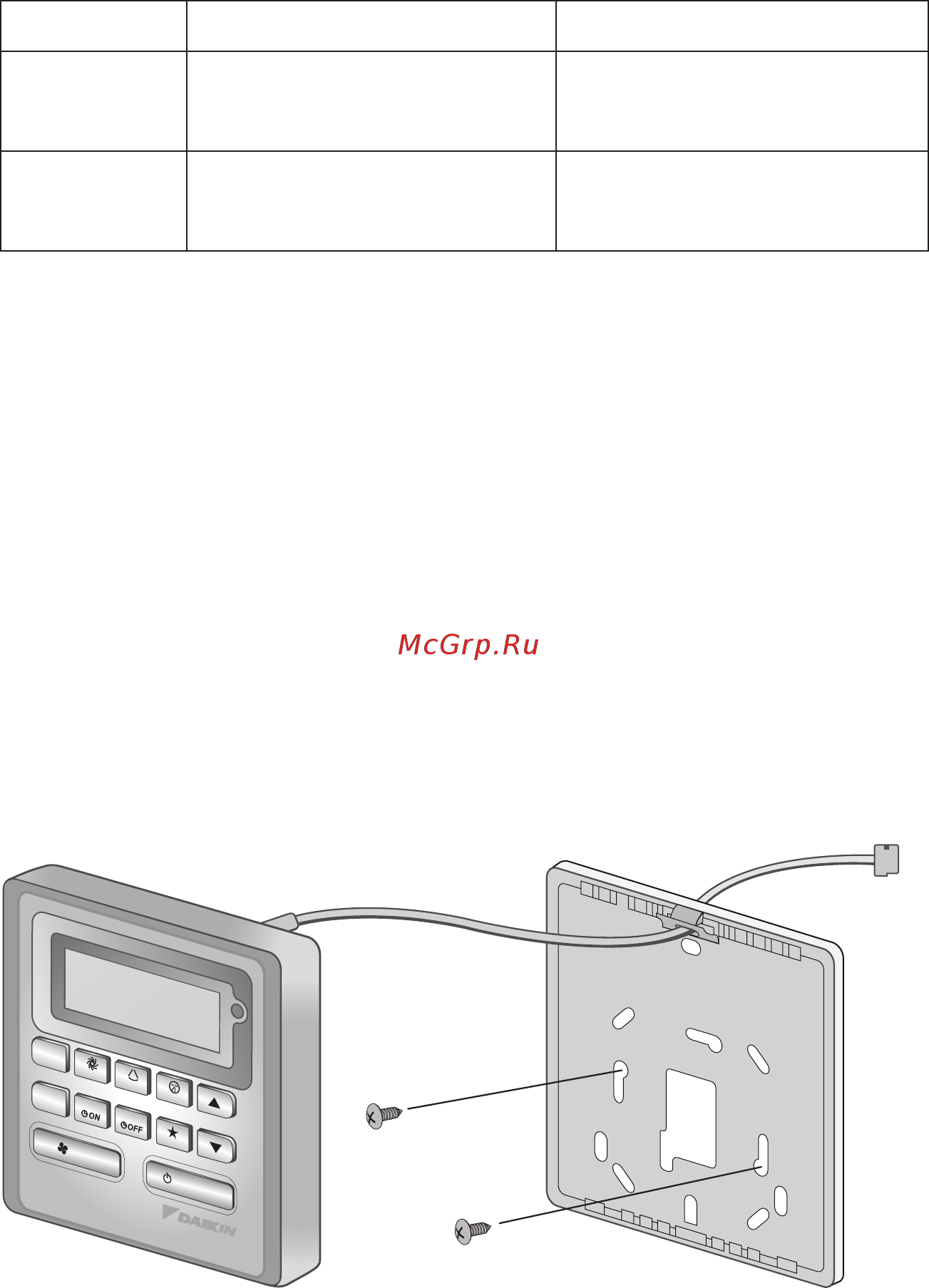

3.2 Подробное Руководство
Откройте сначала фиксатор, расположенный на верхней части пульта, затем нижний
фиксатор. Снимите верхнюю панель пульта с нижней панели.
Закрепите нижнюю панель на стене с помощью 2 имеющихся шурупов. Затем проденьте
соединительный провод через отверстие, расположенное на верхней центральной панели,
как показано.
Вставьте обратно сначала нижний фиксатор, затем защелкните верхнюю часть.
MO
DE
TURBO
S
W
I
N
GQU
I
E
T
D
ELAY
T
IMER
T
IMER
TIMER
S
LE
EP
F
A
N ON / OFF
Удаленный ЖКД
(Верхний ящик)
Соединительные
провода
2 х Шуруп
Удаленный ЖКД
(Нижняя Часть)
1.
2.
3.
4.
I.
II.
III.
6-OM-SLM9-0911(1)DAIKIN-RU.indd 66-OM-SLM9-0911(1)DAIKIN-RU.indd 6 5/6/14 9:59:09 AM5/6/14 9:59:09 AM
