ASRock ALiveNF7G-GLAN Motherboard

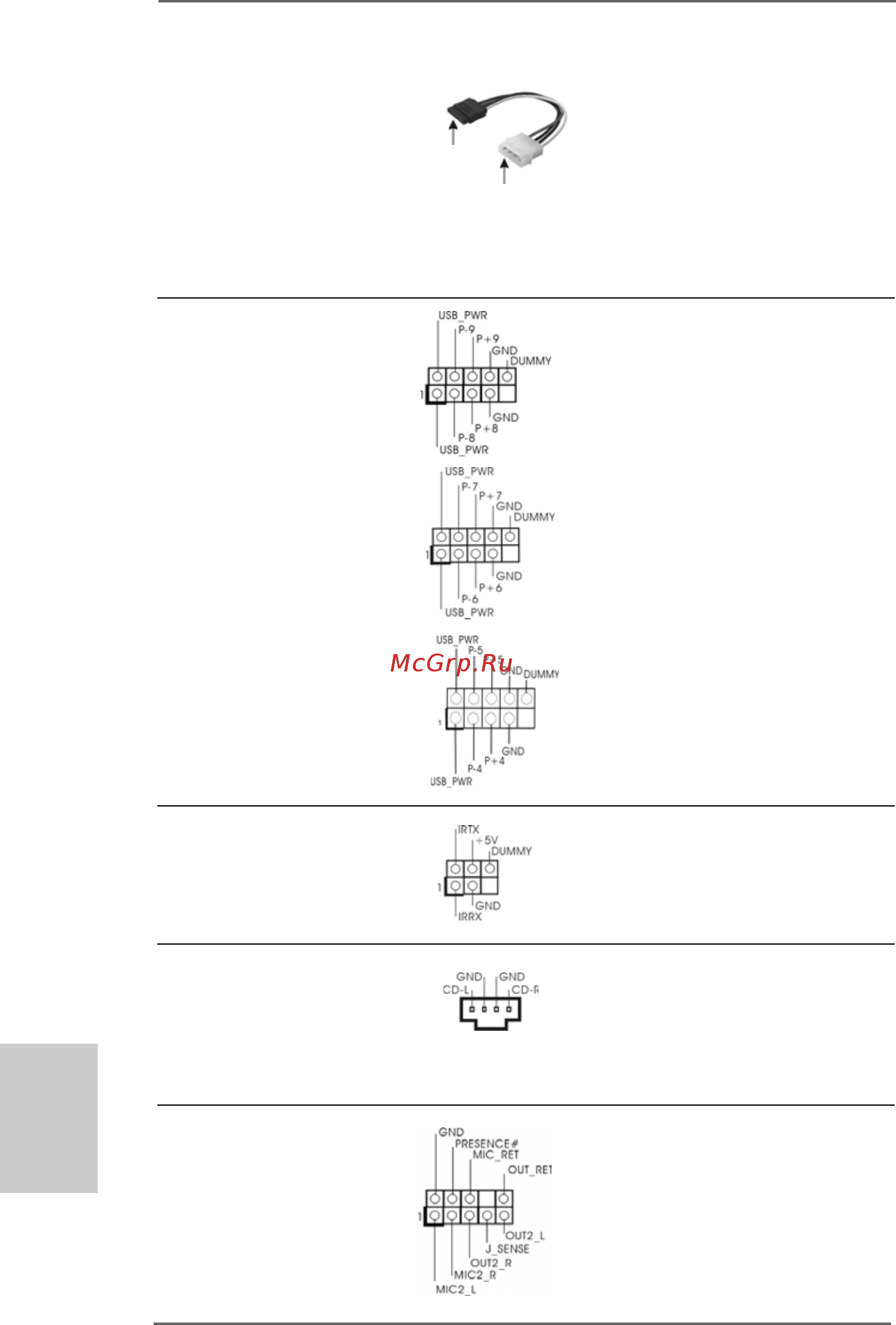

Anschluss für Audio auf Dieses Interface zu einem

der Gehäusevorderseite Audio-Panel auf der Vorderseite

(9-Pin HD_AUDIO1) Ihres Gehäuses, ermöglicht

(siehe S.2, Punkt 26) Ihnen eine bequeme

Kontrolle über Audio-Geräte.

Interne Audio-Anschlüsse Diese ermöglichen Ihnen Stereo-

(4-Pin CD1) Signalquellen, wie z. B. CD-ROM,

(CD1: siehe S.2, Punkt 25) DVD-ROM, TV-Tuner oder

MPEG-Karten mit Ihrem System

zu verbinden.

DeutschDeutsch

Deutsch

Verbindung zum

Netzteil

Verbindung zum

SATA-HDD-Stromanschluss

Serial ATA- (SATA-) Verbinden Sie das schwarze

Stromversorgungskabel Ende des SATA-Netzkabels mit

(Option) dem Netzanschluss am

Laufwerk. Verbinden Sie dann

das weiße Ende des SATA-

Stromversorgungskabels mit

dem Stromanschluss des

Netzteils.

CD1

USB 2.0-Header Zusätzlich zu den vier

(9-pol. USB8_9) üblichen USB 2.0-Ports an den

(siehe S.2 - No. 16) I/O-Anschlüssen befinden sich

drei USB 2.0-Anschlussleisten

am Motherboard. Pro USB 2.0-

Anschlussleiste werden zwei

(9-pol. USB6_7) USB 2.0-Ports unterstützt.

(siehe S.2 - No. 17)

(9-pol. USB4_5)

(siehe S.2 - No. 18)

Infrarot-Modul-Header Dieser Header unterstützt ein

(5-pin IR1) optionales, drahtloses Sende-

(siehe S.2 - No. 23) und Empfangs-Infrarotmodul.
