ASRock A88M-ITX/ac [3/141] Amd a88x bolton d4 chipset
![ASRock A88M-ITX/ac [3/141] Amd a88x bolton d4 chipset](/views2/1692128/page3/bg3.png)
1
English
A88M-ITX/ac

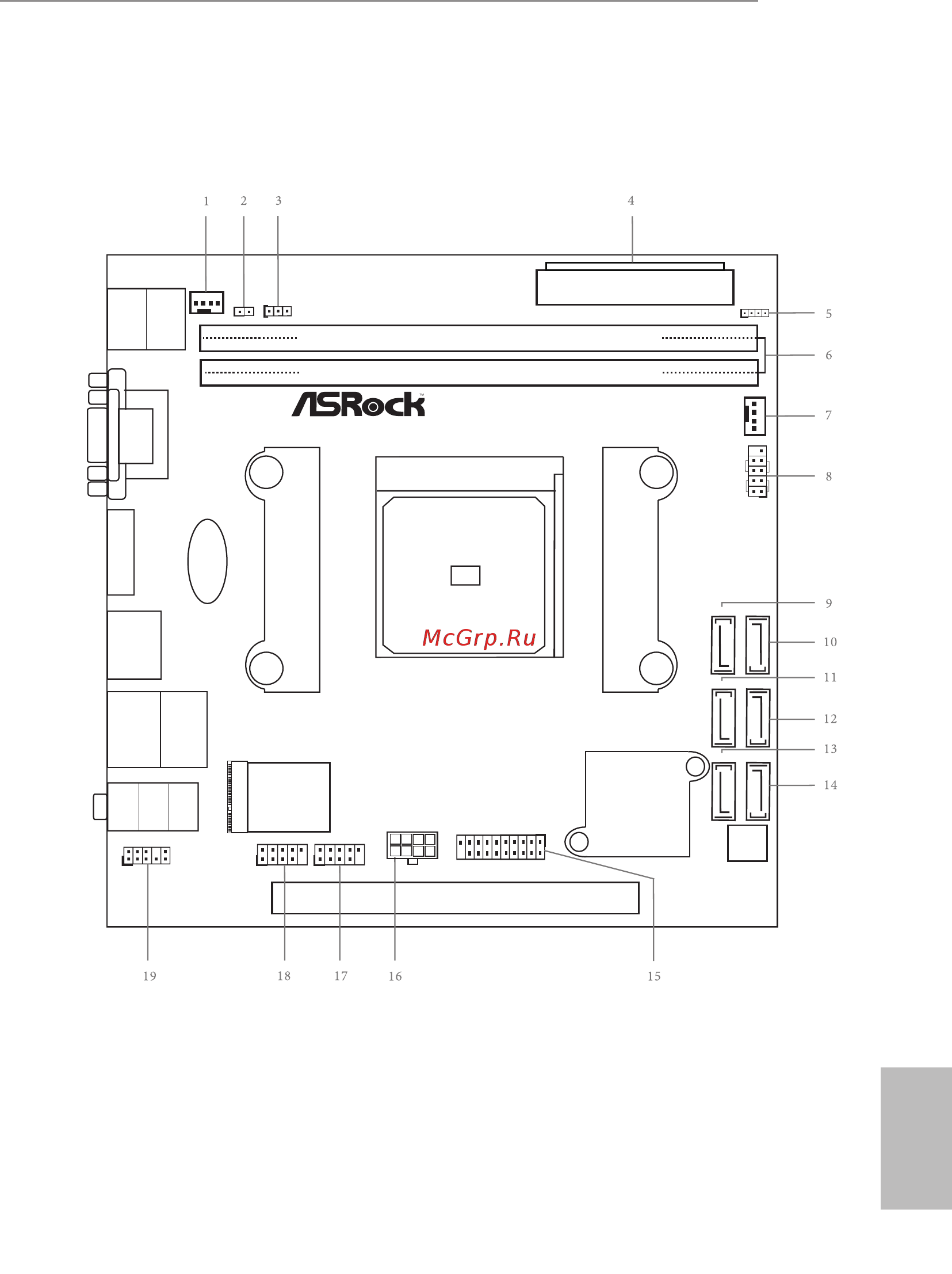

Motherboard Layout
M2_1
ATXPWR1
DDR3_B1 (64 bit, 240-pin module)
DDR3_A1 (64 bit, 240-pin module)
PCIE1
AMD
A88X
(Bolton-D4)
Chipset
Front USB 3.0
Top:
LINE IN
Center:
FRONT
Bottom:
MIC IN
Top:
RJ-45
USB 2.0
T: USB2
B: USB3
USB 3.0
T: USB0
B: USB1
HD_A UDI O1
1
1
CLR CMOS1
BIOS
ROM
RoHS
A88M-ITX/ac
HDL ED RES ET
PLE D P WRBTN
1
PANE L1
CHA_ FAN 1
CMOS
Battery
CI1
1
SATA3 _2
SATA3 _4
SATA3 _1
SATA3 _3
SATA3 _6
SATA3 _5
SOCKET FM2b
USB 2.0
T: USB0
B: USB1
PS2
Keyboard
/Mouse
VGA1
DVI1
HDMI1
CPU _FAN1
1
USB3 _2 _3
PCI Express 3.0
SPE AKER1
1
USB4 _5
1
USB6 _7
1
ATX1 2V 1
WiFi-802.11ac
Module
