FM2A58+ BTC
USB 2.0 ヘッダ
(9 ピン USB6_7)
ページ 1, アイテム 17 を参照
(9 ピン USB8_9)
ページ 1, アイテム 16 を参照
I/O パネルには、デフォルトの 6
つの USB 2.0 ポート以外に、この
マザーボードに 2 つの USB 2.0
ヘッダが搭載されています。それ
ぞれの USB 2.0 ヘッダは 2 つの
USB 2.0 ポートをサポートできま
す。

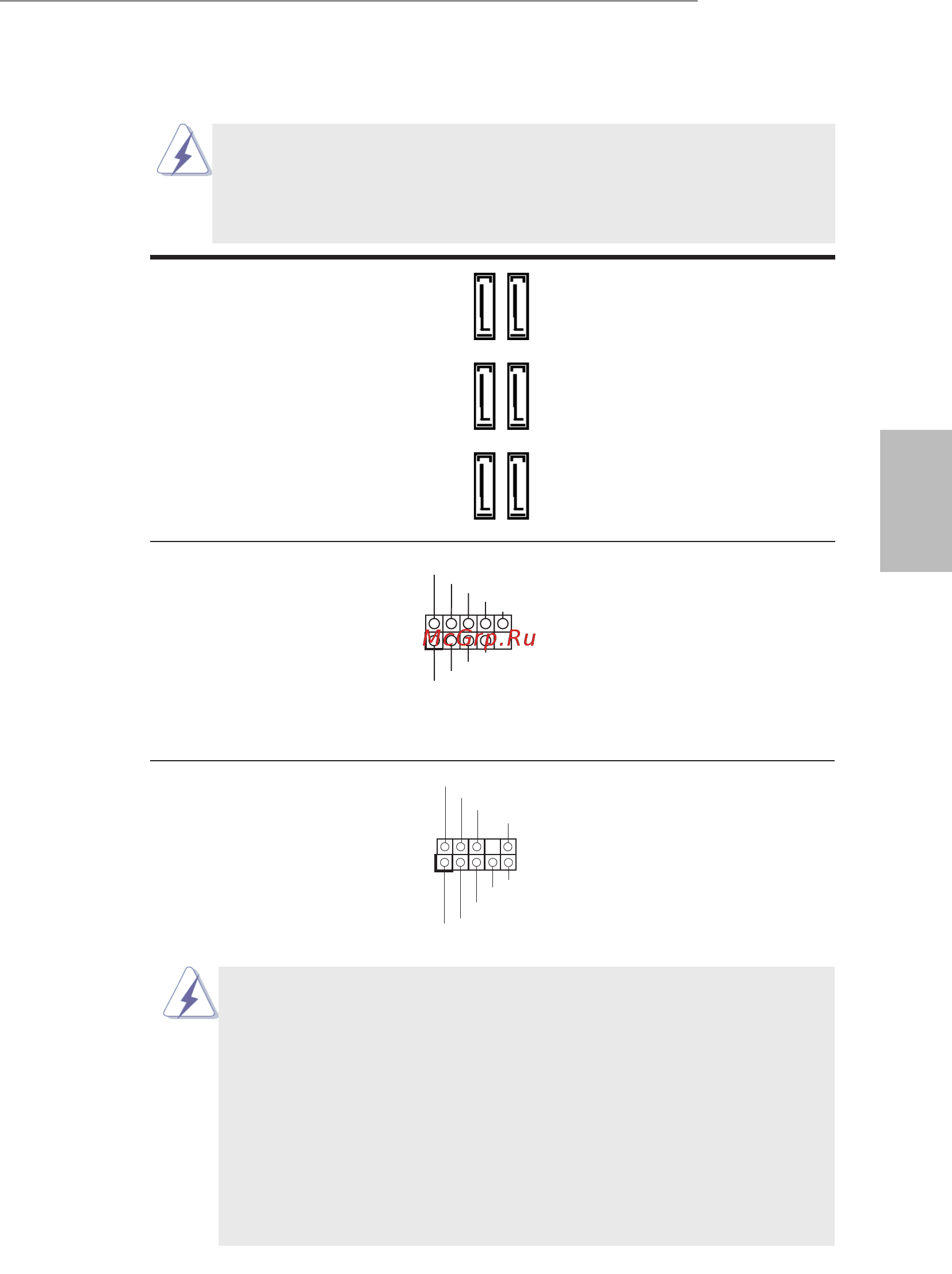

1.4 オンボードのヘッダとコネクタ類
シリアル ATA2 コネクタ これら 6 本のシリアル ATA2
SATA_1_2: ページ 1, アイテム 10 を参照
(SATA2）コネクタは内蔵スト
SATA_3_4: ページ 1, アイテム 9 を参照
レーデバイスに使用する SATA
SATA_5_6: ページ 1, アイテム 8 を参照
データケーブルに対応していま
す。現在の SATA2 インタフェー
スの最大データ転送速度は
3.0 Gb/s です。
オンボードのヘッダとコネクタ類はジャンパではありません。それ
らのヘッダやコネクタにジャンパキャップをかぶせないでくださ
い。ヘッダやコネクタにジャンパキャップをかぶせると、マザー
ボードに深刻な影響を与える場合があります。
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
SATA_5_6SATA_3_4SATA_1_2
フロントオーディオパネルコネクタ
(9 ピン HD_AUDIO1)
ページ 1, アイテム 19 を参照
1. ハイディフィニションオーディオはジャックセンシングをサポー
トしますが、正しく機能するためにシャーシのパネルワイヤが
HAD をサポートする必要があります。このマニュアルとシャー
シのマニュアルの指示に従って、システムを取り付けてくださ
い。
2. AC’97 オーディオパネルを使用する場合、次のように前面パ
ネルのオーディオヘッダに取り付けてください。
A. Mic_IN (MIC) を MIC2_L に接続します。
B. Audio_R (RIN) を OUT2_R に、Audio_L (LIN) を
OUT2_L に接続します。
このコネクタは、オーディオ機器
との便利な接続とコントロールを
可能にするフロンとオーディオパネ
ルのためのインターフェイスで
す。
J_SENSE
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET
