2.6 Onboard Headers and Connectors
Onboard headers and connectors are NOT jumpers. Do NOT place
jumper caps over these headers and connectors. Placing jumper caps
over the headers and connectors will cause permanent damage of the
motherboard!

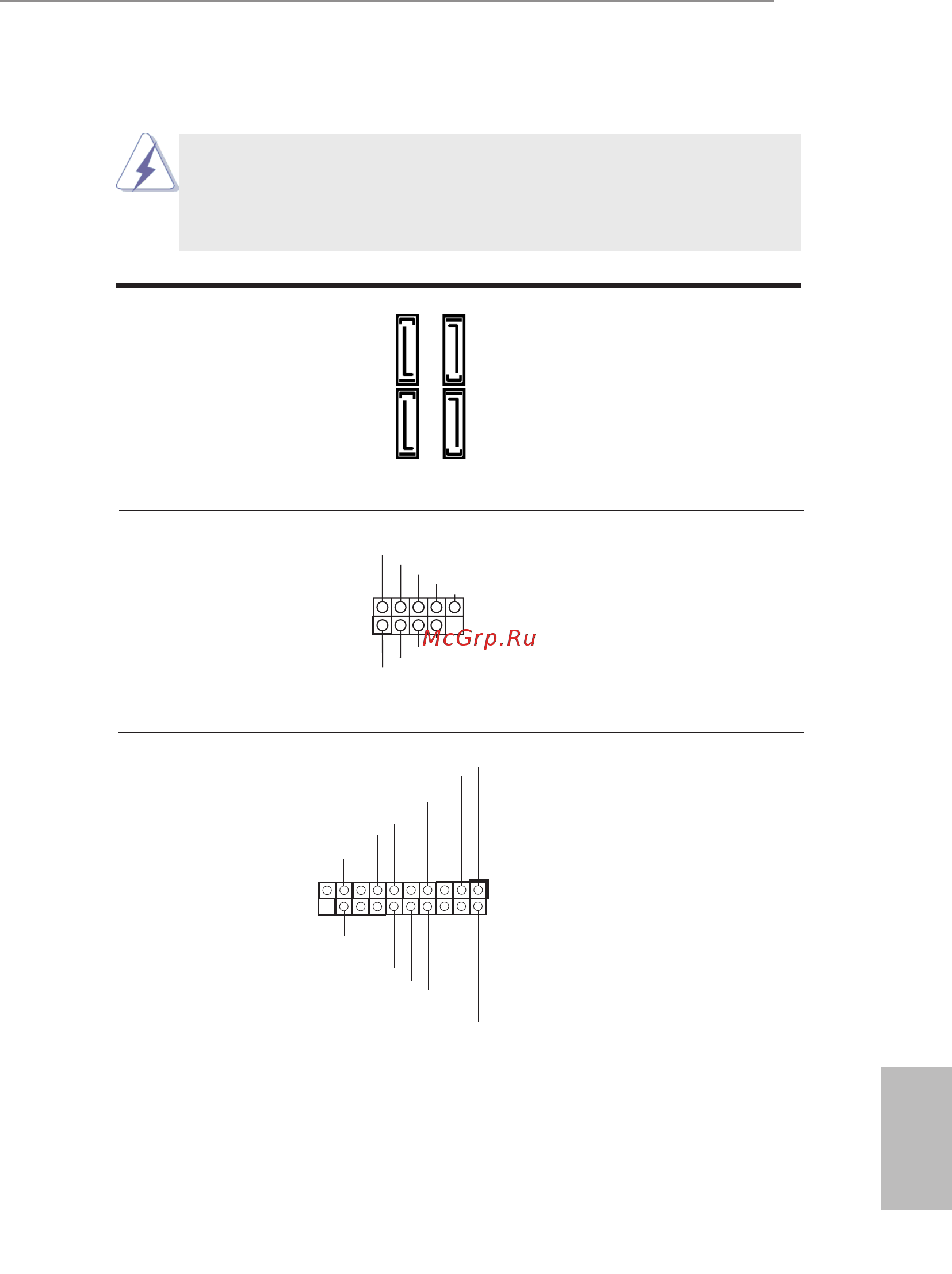

USB 2.0 Headers Besides two default USB 2.0
(9-pin USB4_5)
ports on the I/O panel, there
(see p.1 No. 15)
are two USB 2.0 headers on
(9-pin USB6_7)
this motherboard. Each USB 2.0
(see p.1 No. 16)
header can support two USB
2.0 ports.
Serial ATA3 Connectors These four Serial ATA3
(SATA3_1: see p.1, No. 12)
(SATA3) connectors support
(SATA3_2: see p.1, No. 11)
SATA data cables for internal
(SATA3_3: see p.1, No. 10)
storage devices. The current
(SATA3_4: see p.1, No. 9)
SATA3 interface allows up to
6.0 Gb/s data transfer rate.
USB 3.0 Header Besides four default USB 3.0
(19-pin USB3_2_3)
ports on the I/O panel, there is
(see p.1 No. 13)
one USB 3.0 header on this
motherboard. This USB 3.0
header can support two USB 3.0
ports.
1
ID
In tA_P_D+
In tA_P_D-
GN D
In tA_P_SSTX+
In tA_P_SSTX-
GN D
In tA_P_SSRX+
Vb us
In tA_P_D+
In tA_P_D-
GN D
In tA_P_SSTX+
In tA_P_SSTX-
GN D
In tA_P_SSRX+
In tA_P_SSRX-
Vb us
In tA_P_SSRX-
SATA3_3
SATA3_4
SATA3_1
SATA3_2
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
