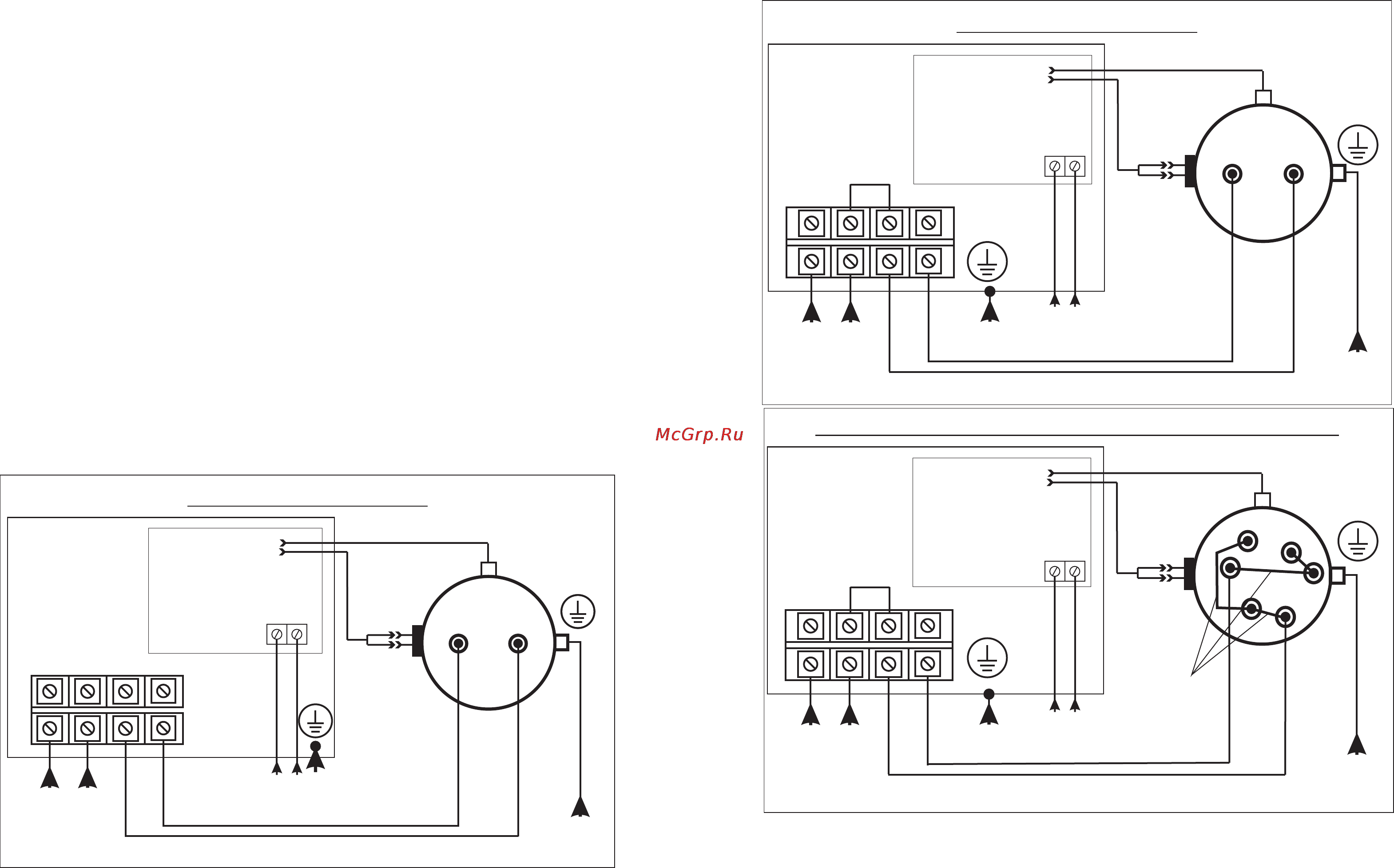

управления автоматически переключится на совместную работу с этим датчиком Пр и выборе датчика следует помнить что при замыкании контакта датчика отопительный прибор отключается Установите регулятор воздушного датчика на отметку необходимой для поддержания в помещении температуры Ручку регулятора температуры теплоносителя на пульте управления прибора ЭПО выведите на отметку максимальной температуры Далее включение и отключение прибора для поддержания заданной температуры будет происходить автоматически 7 2 6 Допускается небольшой шум при работе пульта управления 7 3 С трёхступенчатым пультом управления 7 3 1 Прибор управляется с пульта управления 7 3 2 Перед включением прибора поставьте ручку терморегулятора ТЕМПЕРАТУРА вращением против часовой стрелки в крайнее левое положение 7 3 3 Переключите выключатель СЕТЬ в положение ВКЛ Загоревшийся световой сигнал I свидетельствует о том что напряжение на пульт поступает Загоревшийся сигнал НАГРЕВ свидетельствует о том что напряжение поступает и на одну из ступеней мощности котла Если температура теплоносителя в котле выше 30 градусов то напряжение на ТЭН поступать не будет и световой сигнал НАГРЕВ не загорится ЭПО 4 с ПУ ЭПО М1 Рисунок 7 Электрическая схема подключения Рисунок 6 Электрические схемы подключения 12 13
