Daikin FWD06ACFN6V3 Размерные чертежи онлайн

FWD04-06-08-10AT/AF

4TW60224-1A_A

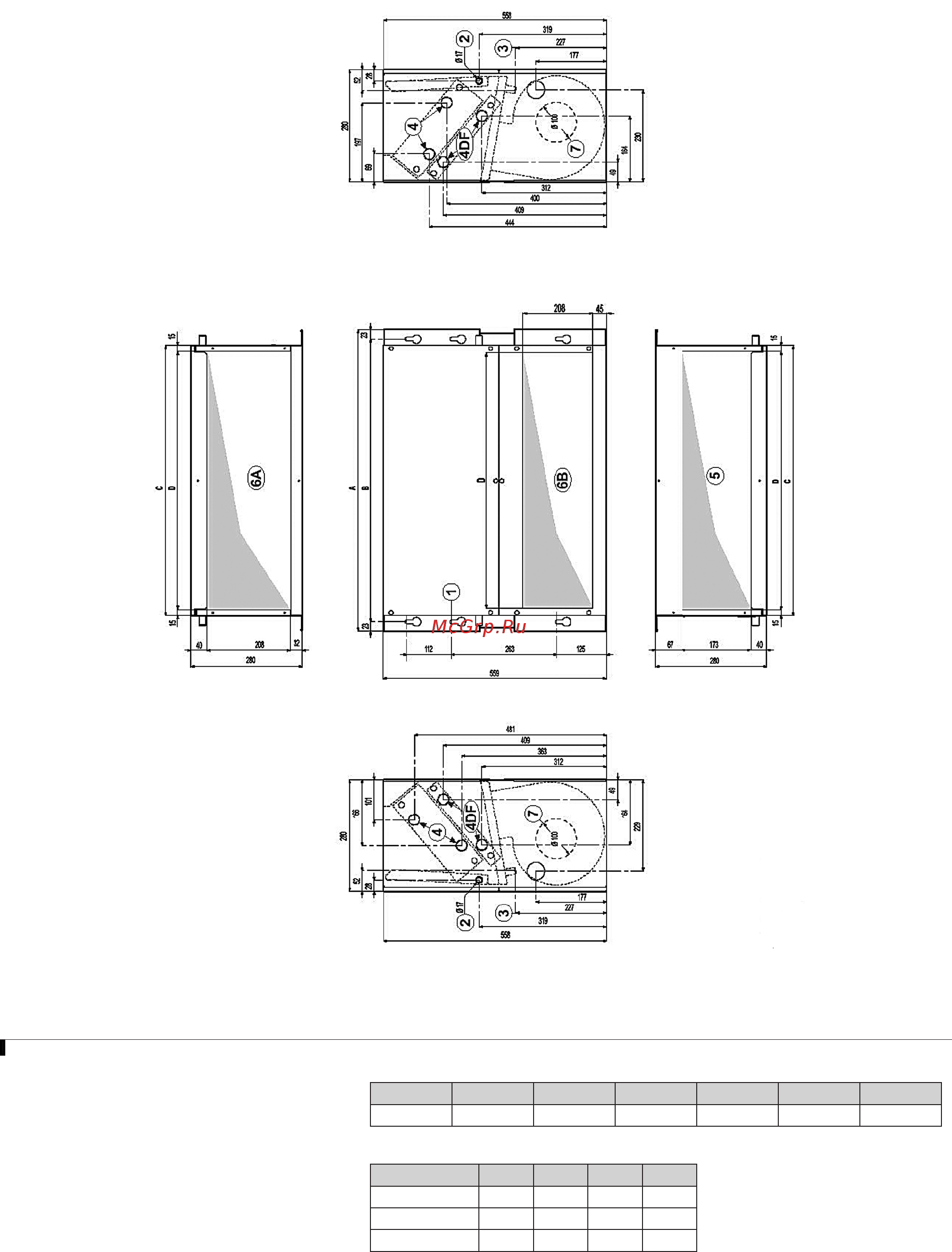

ПРИМЕЧАНИЯ

 1 6слотовдлябыстрогосоединения

2 Сливконденсатапригоризонтальнойустановке

3 Сливконденсатапривертикальнойустановке

4 Гидравлическиеподключения

4=стандартныйтеплообменник

4DF=дополнительныйтеплообменник

5 Подачавоздуха:

6 Всасываемыйвоздух

 6A=условияпоставки

 6B=меняютсявпроцессеустановки.

7 Круглый,предварительнообрезанныйэлемент(J100мм)длявпускасвежеговоздуха

FWD04AT/AF FWD06AT/AF FWD08AT/AF FWD10AT/AF FWD12AT/AF FWD16AT/AF FWD18AT/AF

3/4” 3/4” 3/4” 3/4” 1” 1” 1”

A B C D

FWD04AT/AF 754 707 676 646

FWD06AT/AF 964 917 886 856

FWD08+10AT/AF 1174 1127 1096 1066
