169
• • • FWT-BT
6 =+
6 - 1 H) "
7
6

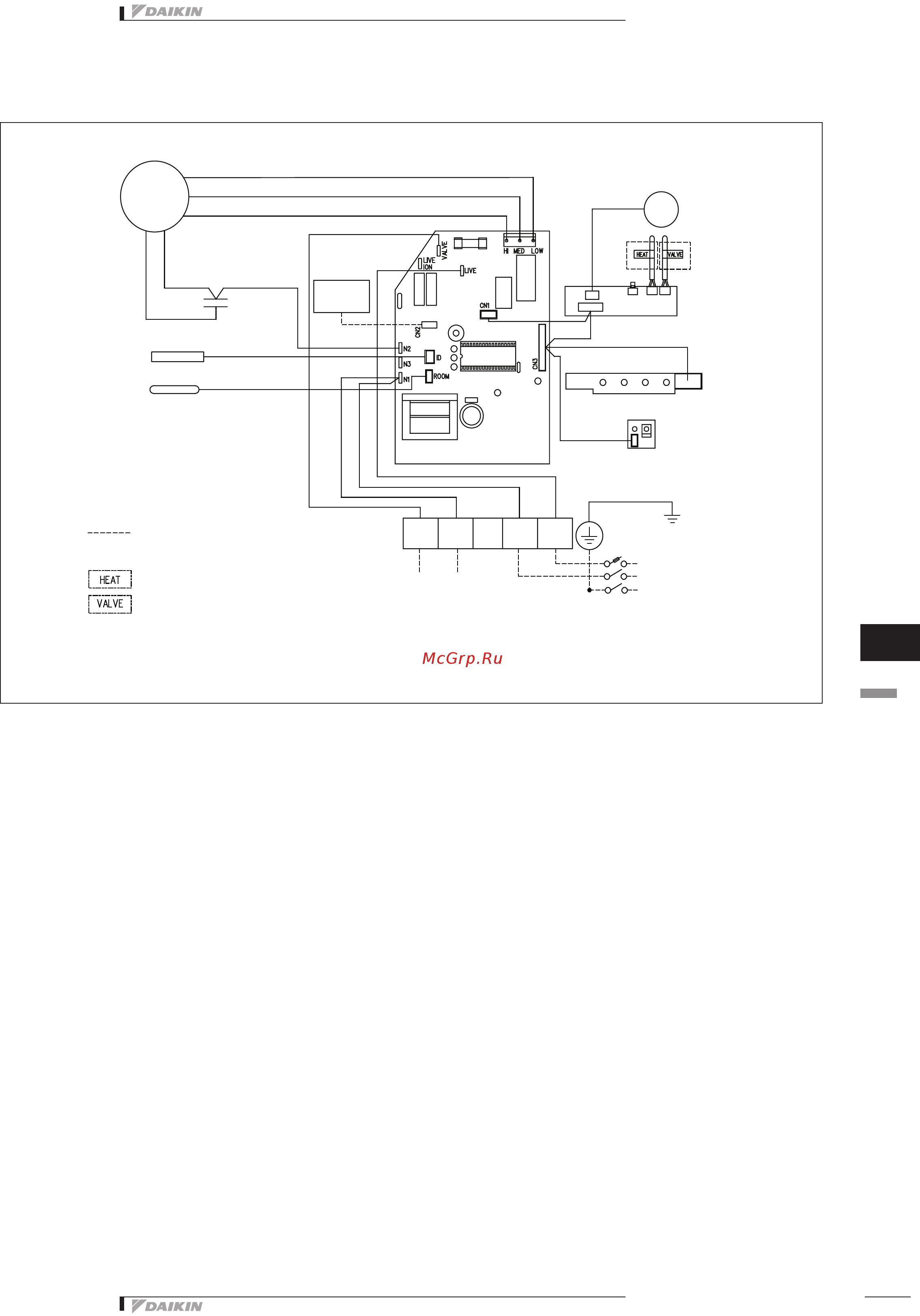

FWT05 ATNMV1 / FWT06 ATNMV1
Примечание: Блок входит в стандартный обогревательный насос и предназначен для
клапанного применения.
ОРАНЖЕВЫЙ (НИЗКИЙ)
КОРИЧНЕВЫЙ (СРЕДНИЙ)
ЧЕРНЫЙ (ВЫСОКИЙ)
AS
FM
СИНИЙ
SLEEP COOL/HEAT TIMER ION
ПАНЕЛЬ ДИСПЛЕЯ
КРАСНЫЙ
VA LV E
N2
N1
L
ЖЕЛТЫЙ/ЗЕЛЕНЫЙ
ПАНЕЛЬ ВЫКЛЮЧАТЕЛЯ
ПАНЕЛЬ ДАТЧИКА
ИНФРАКРАСНОГО СИГНАЛА
НОМЕР ДЕТАЛИ.: 08 02 4 091938
ЭЛЕКТРОДВИГАТЕЛЬ
ВЕНТИЛЯТОРА
КОНДЕНСАТОР
ТЕРМОРЕЗИСТОР КАТУШКИ
ВНУТРЕННЕГО БЛОКА
ТЕРМОРЕЗИСТОР ИЗМЕРЕНИЯ
ТЕМПЕРАТУРЫ В ПОМЕЩЕНИИ
L
N
E
ВНИМАНИЕ !
FM :
ЭЛЕКТРОДВИГАТЕЛЬ ВЕНТИЛЯТОРА
AS :
ЭЛЕКТРОДВИГАТЕЛЬ КОМПРЕССОРА С КАЧАЮЩИМСЯ РОТОРОМ
- С СОЕДИНИТЕЛЬНЫМ КАБЕЛЕМ ДЛЯ ТЕПЛОВОГО НАСОСА
- БЕЗ СОЕДИНИТЕЛЬНОГО КАБЕЛЯ ДЛЯ ЗКСПЛУАТАЦИИ С КЛАПАНОМ
- С СОЕДИНИТЕЛЬНЫМ КАБЕЛЕМ ДЛЯ ЭКСПЛУАТАЦИИ С КЛАПАНОМ
- БЕЗ СОЕДИНИТЕЛЬНОГО КАБЕЛЯ ДЛЯ ЭКСПЛУАТАЦИИ БЕЗ КЛАПАНА
K KЛAПAHУ
3 ДOPOГ
220-240В
переменного тока
1 ФАЗА 50Гц
Установка Поля
ПРОВОДНОЙ
КОНТРОЛЛЕР
BB
