3
Русский

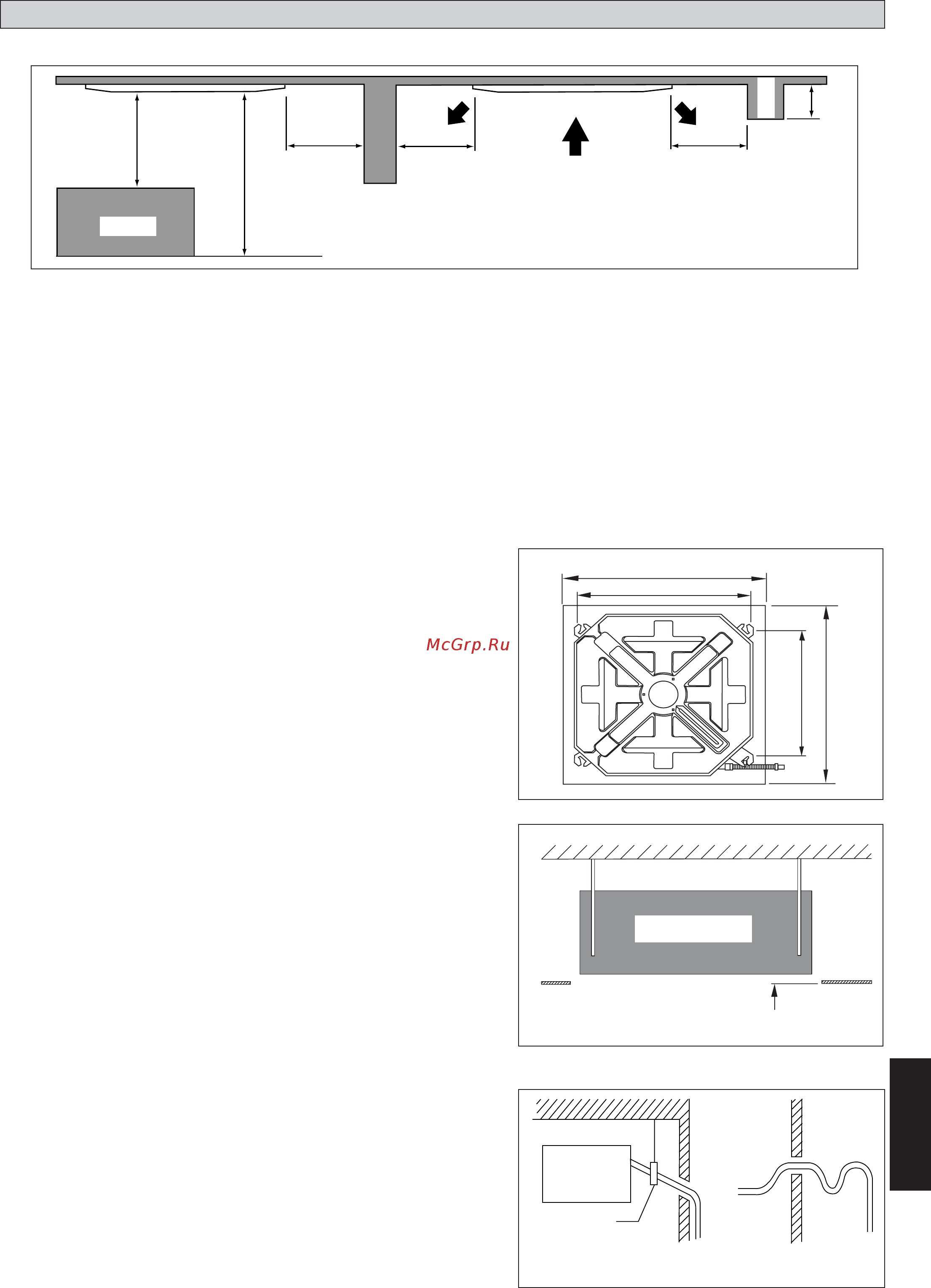

2. Установка Блока
•
Измерьте и отметьте положение подвесного крепежа. Просверлите отверстие
для угловой гайки на потолке и закрепите подвесной крепеж.
•
Установочная подкладка изменяется в зависимости от температуры и
влажности. Проверьте размеры по месту.
•
Размеры установочной подкладки соответствуют размерам отверстию на
потолке.
•
Прежде чем заканчивать заключительные потолочные работы,
удостоверьтесь, что установочная подкладка вставлена в комнатный блок.
Примечание: Обязательно обсудите сверлильные потолочные работы с
установщиками блока.
3. Подвеска Блока
•
Подтвердите угол наклона (питч) подвесного крепежа.
•
Возьмите блок и повесьте его на подвесные крепежи, закрепив гайкой и
шайбой.
•
Добейтесь высоту 35,0 мм между дном комнатного блока и потолочной
поверхностью.
•
Убедитесь при помощи уровня, что блок установлен горизонтально и затяните
гайку и болт для избежания падения блока и вибрации.
•
Откройте панель потолка вдоль наружного края бумажной установочной
подкладки.
890,0 мм (Отверстие в панели потолка)
790,0 мм (Подвесной крепеж)
890,0 мм (Отверстие в панели потолка)
620,5 мм (Подвесной крепеж)
35,0 mm
Панель
потолка
Комнатный блок
4. Проведение Tрубопроводов
•
Дренажная труба должна быть установлена с уклоном вниз для дренажа.
•
Избегайте установку дренажной трубы с уклоном вниз и вверх для того,
чтобы вода не потекла обратно.
•
Во время соединения труб, будьте осторожны, чтобы не оказать чрезмерное
усилие на дренажный штуцер во внутреннем модуле.
•
Наружный диаметр дренажного штуцера на гибком дренажном шланге
составляет 20 мм.
•
Удостоверьтесь в установке теплоизоляции (полиэтиленовый пенопласт
толщиной более 8,0 мм) на дренажной трубе для избежания капанья
конденсата внутрь комнаты.
Комнатный
Блок
Зажим
Tрубы
Хорошо
Плохо
УСТАНОВКА КОМНАТНОГО БЛОКА
Мин. 0,5 м Мин. 0,5 м Мин. 0,5 м
Max. 0,3 м
Мин. 2,5 м ~ Мин. 3,0 м
Мин. 1,0 м
Пол
Балка
1. Предварительный Oсмотр Места Установки
•
Подвод электроснабжения и установка должны соответствовать положениям и правилам местной управляющей администрации (напр.
Национальное управление по электричеству).
•
Колебание напряжения не должно быть более, чем ±10% от нормального напряжения. Провода электроснабжения должны быть
независимыми от сварочных трансформаторов, которые вызывают значительные колебания напряжения.
•
Удостоверьтесь, что расположение удобно для прокладки проводов, труб и слива.
•
Комнатный блок должен быть установлен таким образом, чтобы беспрепятственно осуществлялись выпуск холодного воздуха и возврат
теплого воздуха, и распространение воздуха по всей комнате (ближе к центру комнаты).
•
Для комнатного блока должно быть обеспечено пространство, свободное от стены и препятствий как показано на рисунке.
•
Место установки должно быть достаточно прочным, способным выдержать нагрузку в 4 раза большей массы комнатного кондиционера
для того, чтобы избежать шум и вибрацию.
•
Место установки (место подвешивания на потолке) должно быть достаточно ровным и высота в потолке должна быть 350 мм или более.
•
Комнатный блок должен быть удален от источников тепла или пара (избегайте установку блока около входа).
Препятствие
