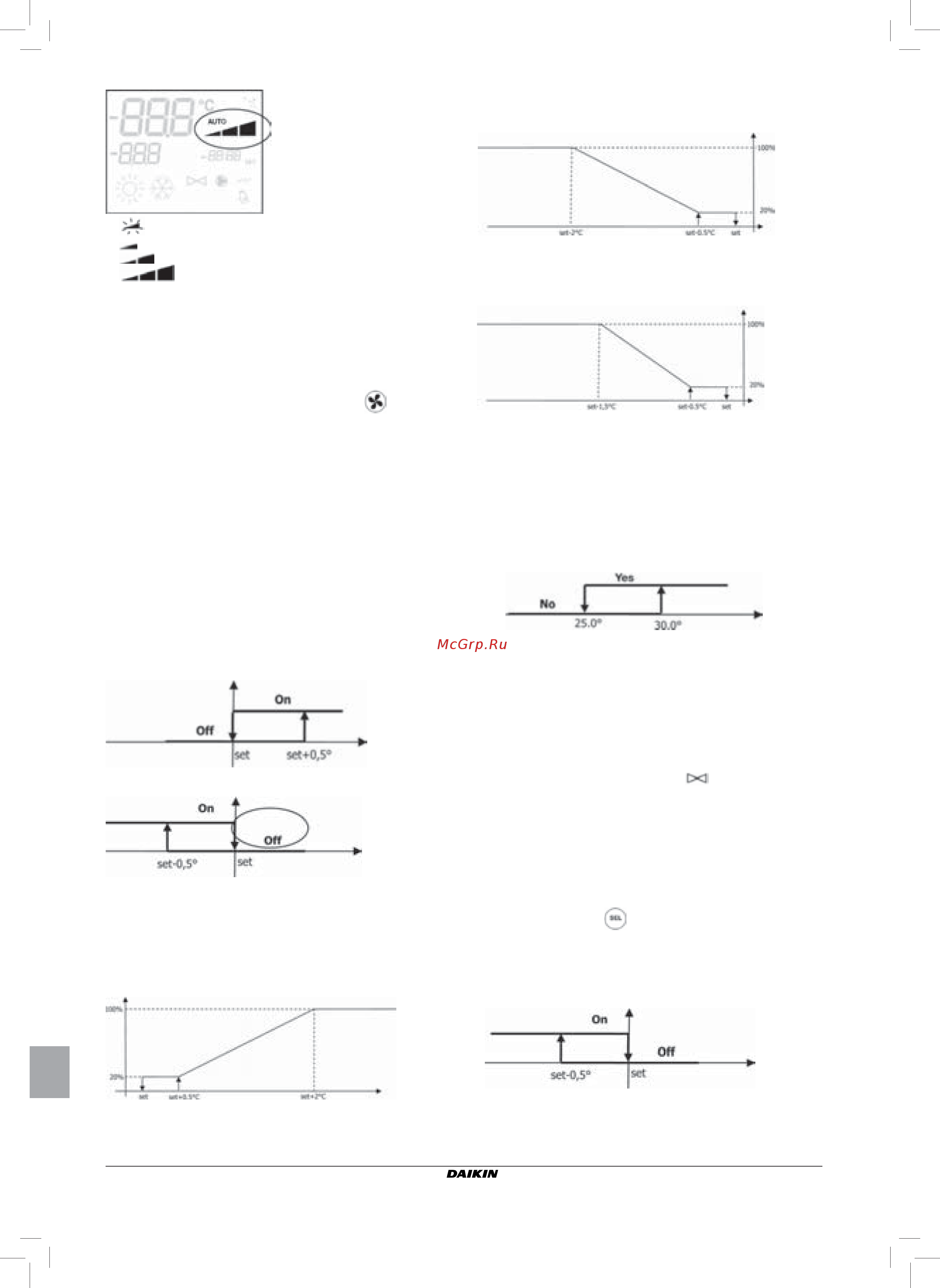

Руководство по установке и эксплуатации
10
FWEC3
Advanced plus electronic controller
FC66002765
ОТОПЛЕНИЕ С С 3-Х С ОРОСТНЫМИ ОНФИГУРАЦИЯМИ
ОТОПЛЕНИЕ С С 4-Х С ОРОСТНЫМИ ОНФИГУРАЦИЯМИ
2. ОТПИРАЮЩИЙ СИГНАЛ ВОДЫ
онтроль температуры воды для отпирающего сигнала для
открытия выполняется только в конфигурациях с 3 – х ходовым
клапаном и электрическим нагревателем. В таких конфигурациях
будет производиться контроль температуры воды в следующих
случаях:
■ Отопление с электрическим нагревателем : функционирование
электрического нагревателя приводит к форсировке
вентиляции; следовательно, необходимо избегать подачи в
терминал слишком холодной воды.
■ Дополнительная вентиляция в результате выключения
электрического нагревателя : продолжается до окончания
установленного времени, даже при изменении режима
работы. Во время дополнительной вентиляции отпирающий
сигнал воды совпадает с отпирающим сигналом для
вентиляции.
ДИСПЛЕЙ
Включение клапана выводится на дисплей при помощи
специального условного обозначения
ЭЛЕ ТРИЧЕС ИЙ НАГРЕВАТЕЛЬНЫЙ ПРИБОР
Электрический нагреватель – это прибор, который используют
для «поддержки» в режиме отопления.
Выбор
Если предусматривается конфигурацией, то электрический
нагреватель может быть выбран при работе в режиме отопления
с помощью кнопки Sel
Включение
Применение электрического нагревателя, если он был выбран
пользователем, происходит при вызове со стороны термостата,
в зависимости от температуры в помещении.
ПРИМЕЧАНИЕ: включение приводит к форсированию
вентиляции
■ Сверхминимальная скорость
■ Минимальная скорость
■ Средняя скорость
■ Максимальная скорость
примечание: В случае модулирующей вентиляции, четыре
вышеуказанных условных обозначений показывают
интервал (сверхминимальный, минимальный,
средний и максимальный) в котором находится
рабочая скорость.
примечание: в случае, если прабочая скорость отличается от
заданной потребителем (в случае форсировки), то
при первом нажатии на кнопку Fan выводится
установленное значение; при повторном нажатии
на кнопку установленное значение меняется.
ЛАПАН
Модуль управления может управлять работой 2-х или 3-х ходовых
клапанов типа ON/OFF (то есть полностью открытых или полностью
закрытых) или модулирующих (открытие клапана может изменяться
с 0% до 100%). Так же как и для вентиляции, необходимо обратить
внимание на задание параметра P14 (конфигурация аналоговых
выходов) на основании типа клапанов, смонтированных на
установке, чтобы панель управления включила правильную логику
регулировки.
1.
A. ЛАПАН ON/OFF
Открытием клапана управляют в зависимости от заданных
значений – set и температуры воздуха
B. МОДУЛИРУЮЩИЙ ЛАПАН
Открытие клапана регулируется в зависимости рабочего set и
температуры воздуха. Логика регулировки открытия следует
приведенной ниже диаграмме.
ОХЛАЖДЕНИЕ
ТЕМПЕРАТУРА
ВОЗДУХА
ТЕМПЕРАТУРА
ВОЗДУХА
ОТОПЛЕНИЕ
Температура в
помещении
ОХЛАЖДЕНИЕ
ОТКРЫТИЕ (%)
ОТКРЫТИЕ (%)
Температура
в помещении
Температура
в помещении
ОТКРЫТИЕ (%)
ТЕМПЕРАТУРА ВОДЫ
ТЕМПЕРАТУРА
ВОЗДУХА
