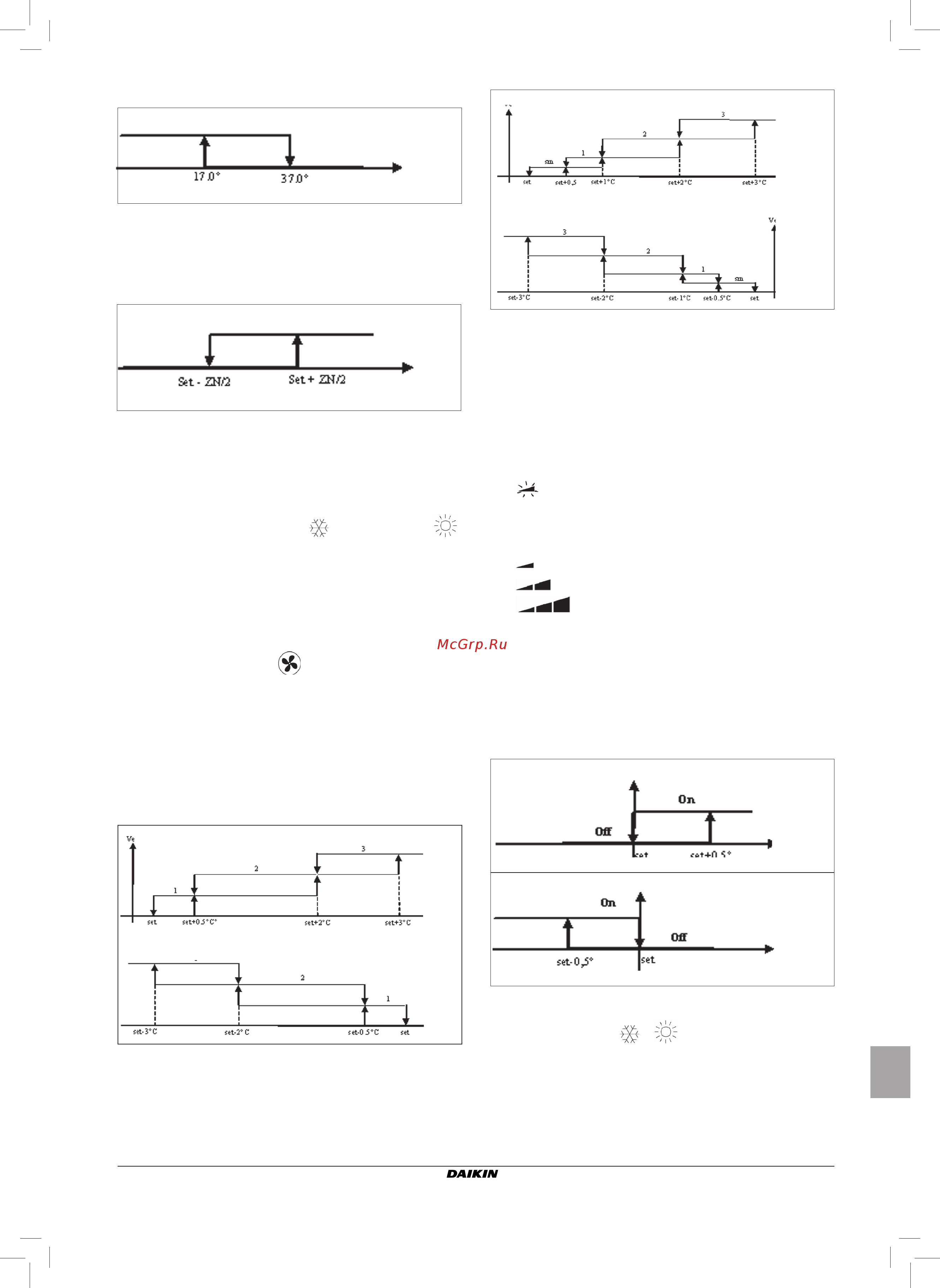

![Daikin FWEC1A [9/22] Вентиляция](/views2/1693813/page9/bg9.png)
Инструкция по монтажу и эксплуатации
5
FWEC1
Standard electronic controller
FC66002763
■ Автоматически, в зависимости от температуры воды
примечание: при наличии аварийного сигнала датчика
воды, контроль переключается на
Локальный режим
■ Автоматически, в зависимости от температуры
воздуха:
Где:
- Set - это температура, установленная при помощи
стрелок
- ZN - это нейтральная зона (параметр P03)
Режим работы термостата указывается на дисплейе при
помощи условных обозначений
(охлаждение) и
(отопление).
ВЕНТИЛЯЦИЯ
Панель может управлять работой приборов при наличии
3 - х или 4 - х скоростей вентиляции
ВЫБОР СКОРОСТИ ФУНКЦИОНИРОВАНИЯ
Пользуясь кнопкой Fan можно выбрать одну из
следующих скоростей работы:
■ AUTO Автоматическая скорость: в зависимости от
установленной температуры, а также температуры
воздуха в помещении.
онфигурации с 3 - мя скоростями:
где:
1 = минимальная скорость
2 = средняя скорость
3 = максимальная скорость
онфигурации с 4 - мя скоростями:
где:
sm = сверхминимальная скорость
1 = минимальная скорость
2 = средняя скорость
3 = максимальная скорость
примечание: в конфигурации с 4 - мя скоростями и
клапаном или 3 - мя скоростями + Е ,
вентиляция при отоплении задерживается
на 0.5°C, чтобы на начальном этапе работать
в режиме естественной конвекции.
■ никаких условных обозначений: Скорость
выключена. Данный режим можно выбрать только
при работе на отопление и с конфигурацией с 4 - мя
скоростями или 3 - мя скоростями + Е . Терминал
работает только с естественной конвекцией.
■
сверхминимальная скорость. Может быть
быврана только с конфигурацией с 4 - мя скоростями,
в качестве фиксированной скорости применяется
сверхминимальная скорость
■
минимальная скорость
■
средняя скорость
■
максимальная скорость
примечание: В случае работы с фиксированной скоростью
логика включения вентилятора та же, что и
в автоматическом режиме работы.
ОТПИРАЮЩИЙ СИГНАЛ ВОДЫ
Функционирование вентиляции зависит от контроля
температуры воды в системе. В зависимости от режима
работы имеются пределы для охлаждения и отопления.
Отсутствие отпирающего сигнала при вызове со стороны
термостата выводится на дисплей. Мигает условный знак
активного режима (
o )
Этот сигнал игнорируется в случае, если:
■ Не предусматривается датчие воды (P04 = 0) или же
если датчик находится в аварийном состоянии из-за
отсутствия присоединения.
■ При работе в режиме охлаждения с 4 - х трубной
системой.
Темп.
воздуха
ОТОПЛЕНИЕ
Темп.
воздуха
ОХЛАЖДЕНИЕ
Темп.
воздуха
ОХЛАЖДЕНИЕ
ОТОПЛЕНИЕ
Темп.
воздуха
Лето
Зима
Темп. воды
Лето
Зима
Темп.
воздуха
ОТОПЛЕНИЕ
Темп. воды
ОХЛАЖДЕНИЕ
Темп. воды
