2.Конструкция канала.
(1) Устройства бокового потока серии UAT оснащены отверстиями для горизонтальной
подачи и возврата воздуха. Соединение канала с устройством необходимо осуществлять
с использованием фланцев, а соединения с отверстиями для воздуха должны
выполняться с помощью гибких соединителей для предотвращения передачи обычного
шума.
(2) Для вертикальной подачи воздуха необходимо применять камеру подаваемого воздуха.
На чертеже изображен рекомендуемый способ соединения канала.
(3) Для предотвращения утечки воздуха все швы соединений канала должны быть заклеены
липкой лентой. Участки канала, проходящие через участки без кондиционирования
воздуха, должны быть изолированы и снабжены паронепроницаемым слоем.
Находящиеся вне помещения участки канала должны быть защищены от влияния
погодных условий. Для снижения шума в процессе работы рекомендуем располагать
изоляцию подающего канала внутри него (по всей внутренней поверхности).
(4) Места входа расположенных снаружи каналов в здание должны быть герметизированы
стойким к погодным условиям материалом для предотвращения попадания капель дождя,
грязи и песка внутрь здания.
(5) Необходимо установить фильтры соответствующего размера. Внутри устройства не
предусмотрено место установки фильтра. Однако фильтры можно устанавливать в
камере возвратного воздуха.
(6) Необходимо подключить провод заземления канала. Место его расположения приведено
в разделе "Общий вид и габариты".

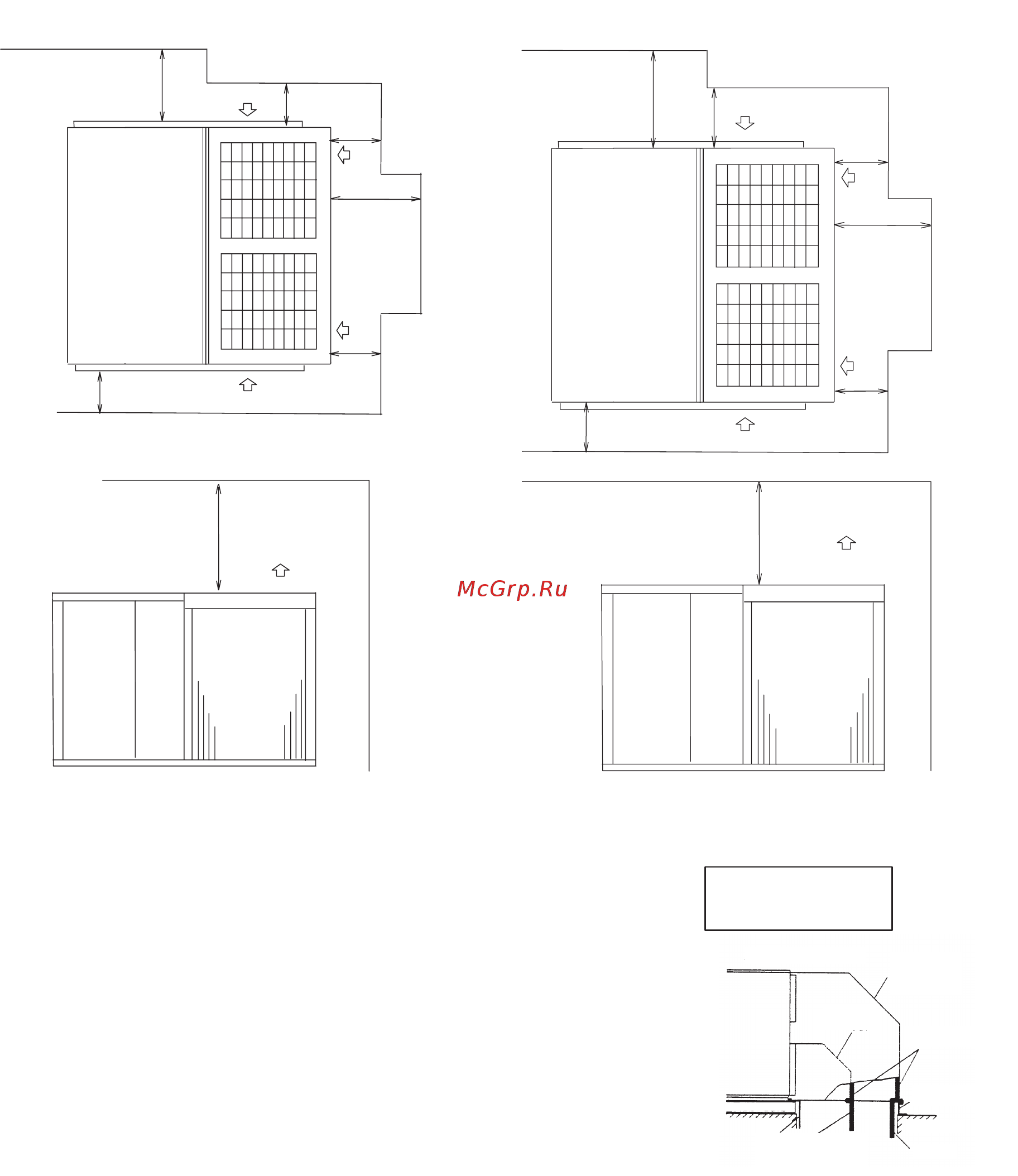

UATP700/850AY1 UATPC10/12AY1
1000
500
1000
500
500
500
2000
2000
1000
1500
1000
1000
1000
3000
Обслуживание змеевика
испарителя, двигателя
(минимальный зазор)
(минимальный зазор)
Вход
конденсатора
Обслуживание
электрических
средств
управления и
компрессора
Вход конденсатора
(минимальный
зазор)
Обслуживание
змеевика
испарителя,
двигателя
(минимальный зазор)
Обслуживание
электрических
средств
управления и
компрессора
Вход конденсатора
Выход конденсатора
Выход
конденсатора
Вход
конденсатора
Устройство бокового потока
UAT
Вертикальна
я камера
подачи
воздуха
Разделитель
камеры
Изоляция
Бордюр
вокруг
отверстия в
крыше
Линия крыши
Вентиляцион
ный канал
Вентиляцион
ный канал
Одинарный
разделитель
канала
Бордюр вокруг
отверстия в крыше
Соединение канала с
устройством бокового потоков
UAT с помощью вертикальной
камеры подачи воздуха
(единицы измерения: мм)
(единицы измерения: мм)
