7. Электропроводка
Заземление
Все электротехнические работы должны выполняться квалифицированными специалистами в соответствии с местными
электротехническими требованиями и нормами.
Устройство должно подключаться непосредственно к электрораспределительному щиту через автоматический выключатель
(предпочтительно) или предохранитель HRC.
Закрепите провода электропитания в блоке управления с помощью подходящей втулки (соединение PG или аналогичное). Соедините
провода управления с разъемами на клеммной колодке, проведя их через выбиваемое отверстие в корпусе блока управления и закрепив
обычной втулкой.
ПРИМЕЧАНИЕ : Обязательно подключите провод заземления.
Клеммные колодки находятся в блоке управления.
Подключение электрических проводов
Работы по подключению электрических кабелей следует выполнять после консультации с местной электротехнической компанией по
вопросам действующих электротехнических требований.

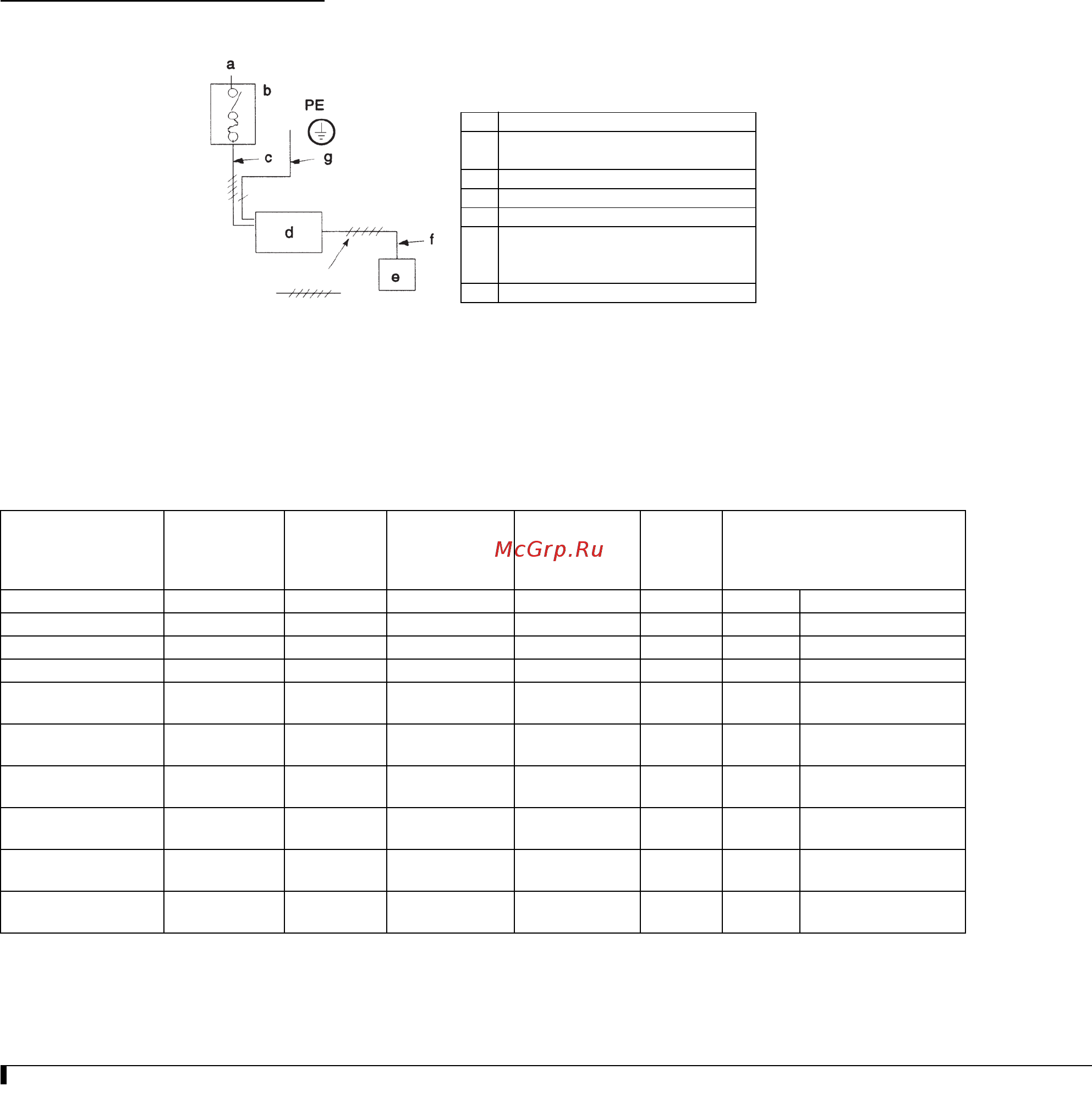

(I) Общая схема подключения устройства.
(II) Электропроводка.
Снимите крышку с правой стороны UAT180~320AY1 или задней стороны UAT450~C12AY1 и подключите провода электропитания
устройства к соответствующим клеммам в блоке управления. Подключение проводов необходимо осуществлять согласно приведенной
схеме. Неправильное подключение может привести к повреждению контроллера.
(III) Пример подключения и выбора прерывателя утечки на землю.
380~415 В, 50 Гц, 3O
Диаметр кабеля заземления должен быть таким же, как и диаметр силовых кабелей. Таблица выше приведена в качестве примера. Выбор
компонентов для других значений тока осуществляется в соответствии с действующими в стране установки электротехническими
правилами и нормами.
ПРИМЕчАНИџ
1 Все электрические подключения необходимо выполнять в соответствии с местными электротехническими правилами.
a. Электропитание
b.
Главный выключатель/
предохранитель (питание на месте)
c. Кабель электропитания устройства
d. Блок
e. Дистанционное управление
f.
Провода подключения устройства /
дистанционное управление
(полярность отсутствует)
g. Заземление
Модель
Кабель
электропитания
Номинал
прерывателя
Выключатель
защиты от
избыточного тока
Кабель
заземления
Плавкий
предохран
итель
(класс B)
Прерыватель утечки на землю (с
защитой от перегрузки)
UATP180AY1 8 мм
2
40A 40A 8 мм
2
и более 40A 40A 30 мА 0,1 с или меньше
UATP240AY1 14 мм
2
50A 50A 14 мм
2
и более 40A 50A 30 мА 0,1 с или меньше
UATP280AY1 14 мм
2
50A 50A 14 мм
2
и более 40A 50A 30 мА 0,1 с или меньше
UATP320AY1 14 мм
2
50A 50A 14 мм
2
и более 40A 50A 30 мА 0,1 с или меньше
UATP450AY1 22 мм
2
100A 100A 22 мм
2
и более 40A 100A 100 мА 0,1 с или
меньше
UATP560AY1 22 мм
2
100A 100A 22 мм
2
и более 40A 100A 100 мА 0,1 с или
меньше
UATP700AY1 38 мм
2
125A 125A 38 мм
2
и более 40A 125A 100 мА 0,1 с или
меньше
UATP850AY1 60 мм
2
175A 175A 60 мм
2
и более 40A 175A 100 мА 0,1 с или
меньше
UATPC10AY1 38 мм
2
125A 125A 22 мм
2
и более 125A 125A 100 мА 0,1 с или
меньше
UATPC12AY1 38 мм
2
125A 125A 22 мм
2
и более 125A 125A 100 мА 0,1 с или
меньше
