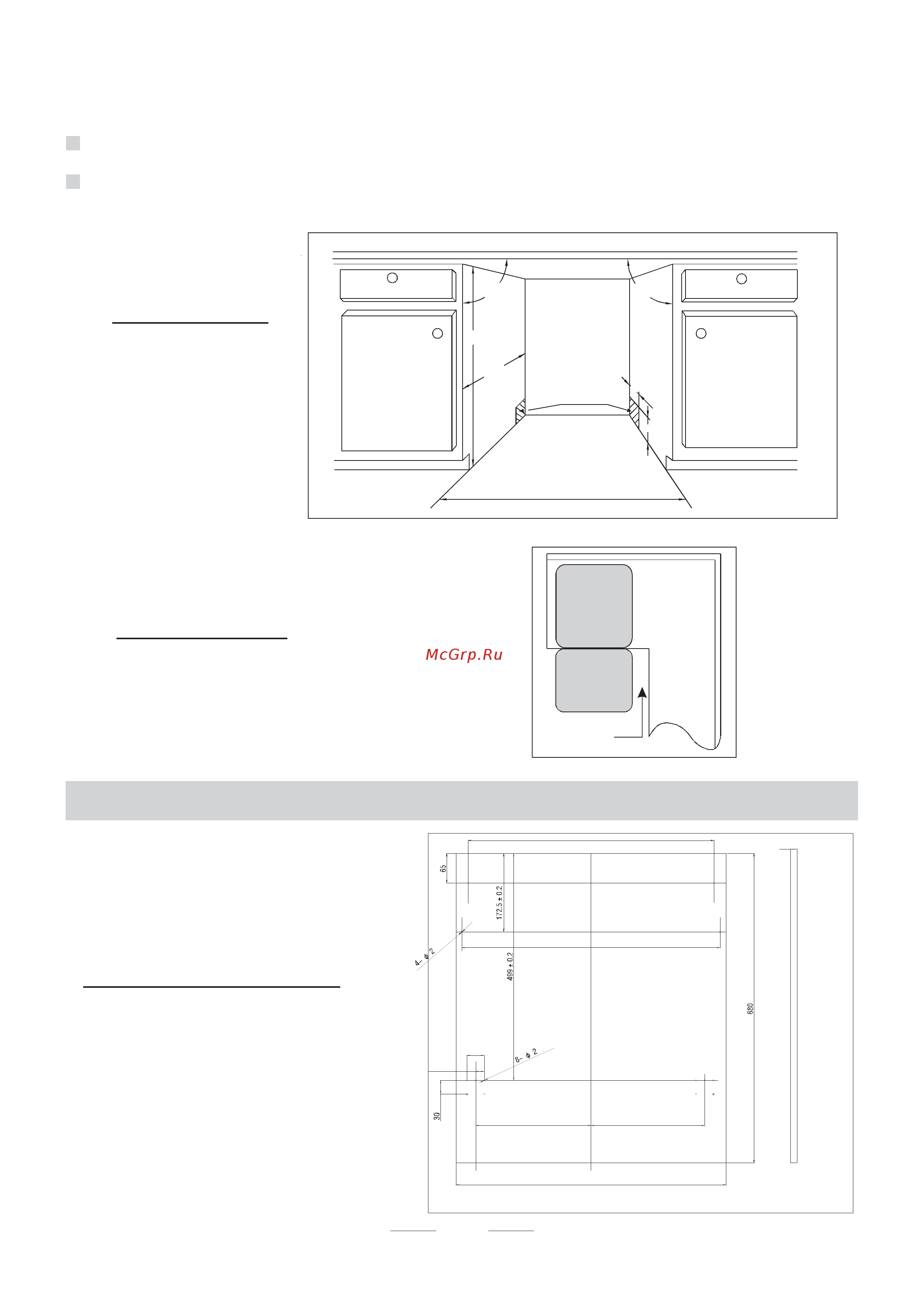

Teka DW7 57 FI [21/30] Дверца посудо моечной машины
![Teka DW7 57 FI [21/30] Дверца посудо моечной машины](/views2/1069434/page21/bg15.png)
Секция
Посудо-
моечная
машина
Дверца
посудо-
моечной
машины
Минимальное
расстояние
50 мм
90°
90°
600 мм
820 мм
100
600 мм
80
Расстояние между
полом и низом
камеры
Подводы
электроэнергии,
подачи и слива
воды
Внимательно прочитайте инструкцию по установке.
●
Иллюстрации с размерами секции и положение установки посудомоечной машины
Необходимо провести подготовку перед установкой машины на постоянное место эксплуатации.
Выберите место рядом с мойкой, чтобы облегчить подключение входного и сливного
шлангов (см. рисунок 1).
Если посудомоечная машина устанавливается в углу секции, необходимо предусмотреть
место для открывания дверцы (см. рисунок 2).
2
1
Минимальное расстояние
при открытой дверце
【Рисунок
2】
Размеры секции
Менее 5 мм между
верхней частью
посудомоечной машины
и столешницей секции,
наружная дверца
вровень с лицевой
панелью секции.
【Рисунок 1】
1
Декоративная деревянная панель
должна быть подготовлена в
соответствии с рисунком 3
Декоративная деревянная панель
должна быть подготовлена в
соответствии с приведенными
размерами
【Рисунок
3】
●
Размеры и установка декоративной панели
19
(Размеры указаны в мм)
Глубина отверстия 10
Глубина отверстия 10
594
540 ± 0.2
568 ± 0.2
38
19
15
2.0±0522.0±452
