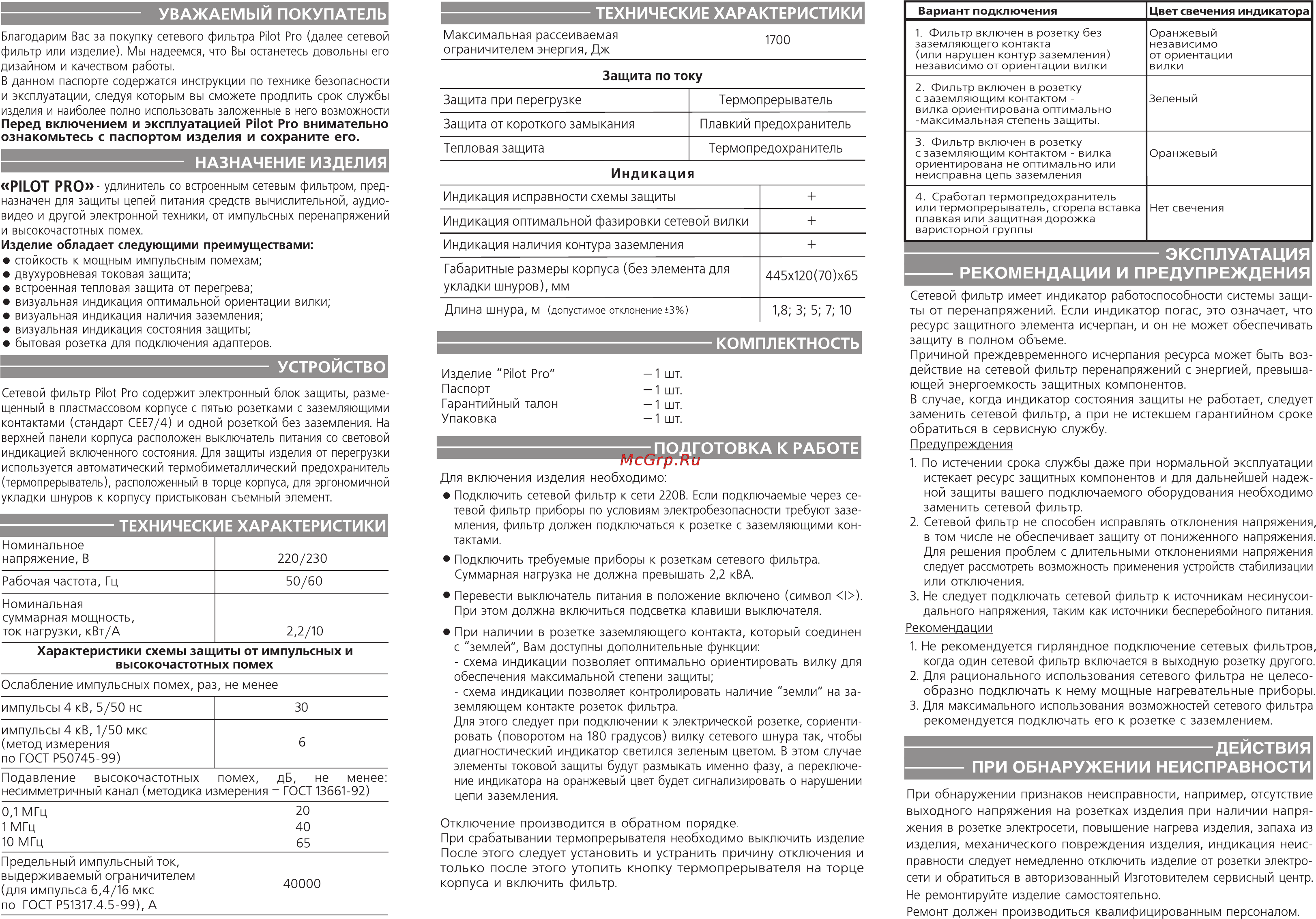

Инструкция по эксплуатации Страница: 2

Pilot -PRO [2/2] Действия при обнаружении неисправности

Содержание

Похожие устройства

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ УВАЖАЕМЫЙ ПОКУПАТЕЛЬ Благодарим Вас за покупку сетевого фильтра Pilot Pro далее сетевой фильтр или изделие Мы надеемся что Вы останетесь довольны его дизайном и качеством работы В данном паспорте содержатся инструкции по технике безопасности и эксплуатации следуя которым вы сможете продлить срок службы изделия и наиболее полно использовать заложенные в него возможности Максимальная рассеиваемая ограничителем энергия Дж Перед включением и эксплуатацией Pilot Pro внимательно ознакомьтесь с паспортом изделия и сохраните его Защита от короткого замыкания Защита по току Защита при перегрузке Термопрерыватель Плавкий предохранитель Тепловая защита НАЗНАЧЕНИЕ ИЗДЕЛИЯ PILOT PRO удлинитель со встроенным сетевым фильтром пред Термопредохранитель Индикация назначен для защиты цепей питания средств вычислительной аудио видео и другой электронной техники от импульсных перенапряжений и высокочастотных помех Индикация исправности схемы защиты Индикация оптимальной фазировки сетевой вилки Изделие обладает следующими преимуществами Индикация наличия контура заземления стойкость к мощным импульсным помехам двухуровневая токовая защита встроенная тепловая защита от перегрева визуальная индикация оптимальной ориентации вилки визуальная индикация наличия заземления визуальная индикация состояния защиты бытовая розетка для подключения адаптеров УСТРОЙСТВО Сетевой фильтр Pilot Pro содержит электронный блок защиты разме щенный в пластмассовом корпусе с пятью розетками с заземляющими контактами стандарт СЕЕ7 4 и одной розеткой без заземления На верхней панели корпуса расположен выключатель питания со световой индикацией включенного состояния Для защиты изделия от перегрузки используется автоматический термобиметаллический предохранитель термопрерыватель расположенный в торце корпуса для эргономичной укладки шнуров к корпусу пристыкован съемный элемент ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Номинальное напряжение В Рабочая частота Гц Номинальная суммарная мощность ток нагрузки кВт А 220 230 50 60 2 2 10 Ослабление импульсных помех раз не менее импульсы 4 кВ 5 50 нс 30 импульсы 4 кВ 1 50 мкс метод измерения по ГОСТ Р50745 99 6 Подавление высокочастотных помех дБ не менее несимметричный канал методика измерения ГОСТ 13661 92 Предельный импульсный ток выдерживаемый ограничителем для импульса 6 4 16 мкс по ГОСТ Р51317 4 5 99 А укладки шнуров мм Длина ШНура М допустимое отклонение 3 1 8 3 5 7 10 КОМПЛЕКТНОСТЬ Изделие Pilot Pro Паспорт Гарантийный талон Упаковка 1 шт 1 шт 1 шт 1 шт ПОДГОТОВКА К РАБОТЕ Для включения изделия необходимо Подключить сетевой фильтр к сети 220В Если подключаемые через се тевой фильтр приборы по условиям электробезопасности требуют зазе мления фильтр должен подключаться к розетке с заземляющими кон тактами Подключить требуемые приборы к розеткам сетевого фильтра Суммарная нагрузка не должна превышать 2 2 кВА 20 40 65 40000 При наличии в розетке заземляющего контакта который соединен с землей Вам доступны дополнительные функции схема индикации позволяет оптимально ориентировать вилку для обеспечения максимальной степени защиты схема индикации позволяет контролировать наличие земли на за земляющем контакте розеток фильтра Для этого следует при подключении к электрической розетке сориенти ровать поворотом на 180 градусов вилку сетевого шнура так чтобы диагностический индикатор светился зеленым цветом В этом случае элементы токовой защиты будут размыкать именно фазу а переключе ние индикатора на оранжевый цвет будет сигнализировать о нарушении цепи заземления Отключение производится в обратном порядке При срабатывании термопрерывателя необходимо выключить изделие После этого следует установить и устранить причину отключения и только после этого утопить кнопку термопрерывателя на торце корпуса и включить фильтр Цвет свечения индикатора Оранжевый независимо от ориентации вилки 2 Фильтр включен в розетку с заземляющим контактом вилка ориентирована оптимально максимальная степень защиты Зеленый 3 Фильтр включен в розетку с заземляющим контактом вилка ориентирована не оптимально или неисправна цепь заземления Оранжевый 4 Сработал термопредохранитель или термопрерыватель сгорела вставка Нет свечения плавкая или защитная дорожка варисторной группы ЭКСПЛУАТАЦИЯ РЕКОМЕНДАЦИИ И ПРЕДУПРЕЖДЕНИЯ 445х120 70 х65 Перевести выключатель питания в положение включено символ 1 При этом должна включиться подсветка клавиши выключателя Характеристики схемы защиты от импульсных и высокочастотных помех 0 1 МГц 1 МГц 10 МГц Габаритные размеры корпуса без элемента для Вариант подключения 1 Фильтр включен в розетку без заземляющего контакта или нарушен контур заземления независимо от ориентации вилки Сетевой фильтр имеет индикатор работоспособности системы защи ты от перенапряжений Если индикатор погас это означает что ресурс защитного элемента исчерпан и он не может обеспечивать защиту в полном объеме Причиной преждевременного исчерпания ресурса может быть воз действие на сетевой фильтр перенапряжений с энергией превыша ющей энергоемкость защитных компонентов В случае когда индикатор состояния защиты не работает следует заменить сетевой фильтр а при не истекшем гарантийном сроке обратиться в сервисную службу Предупреждения 1 По истечении срока службы даже при нормальной эксплуатации истекает ресурс защитных компонентов и для дальнейшей надеж ной защиты вашего подключаемого оборудования необходимо заменить сетевой фильтр 2 Сетевой фильтр не способен исправлять отклонения напряжения в том числе не обеспечивает защиту от пониженного напряжения Для решения проблем с длительными отклонениями напряжения следует рассмотреть возможность применения устройств стабилизации или отключения 3 Не следует подключать сетевой фильтр к источникам несинусои дального напряжения таким как источники бесперебойного питания Рекомендации 1 Не рекомендуется гирляндное подключение сетевых фильтров когда один сетевой фильтр включается в выходную розетку другого 2 Для рационального использования сетевого фильтра не целесо образно подключать к нему мощные нагревательные приборы 3 Для максимального использования возможностей сетевого фильтра рекомендуется подключать его к розетке с заземлением ДЕЙСТВИЯ ПРИ ОБНАРУЖЕНИИ НЕИСПРАВНОСТИ При обнаружении признаков неисправности например отсутствие выходного напряжения на розетках изделия при наличии напря жения в розетке электросети повышение нагрева изделия запаха из изделия механического повреждения изделия индикация неис правности следует немедленно отключить изделие от розетки электро сети и обратиться в авторизованный Изготовителем сервисный центр Не ремонтируйте изделие самостоятельно Ремонт должен производиться квалифицированным персоналом
