Teka DW 453 FI [23/33] Подключение сливных шлангов

● Регулировка натяжения дверной пружины

Дверные пружины устанавливаются на заводе-изготовителе на правильное натяжение для наружной дверцы. Если

установлена декоративная деревянная панель, необходимо отрегулировать натяжение дверных пружин. Поворачивать

регулировочный винт для перемещения регулятора натяжения в сторону большего или меньшего натяжения стального

кабеля (см. рис. 5).

Натяжение дверных пружин является

правильным, когда дверца остается

горизонтальной в полностью

открытом

положении и поднимается

для закрывания при легком нажиме

пальца.

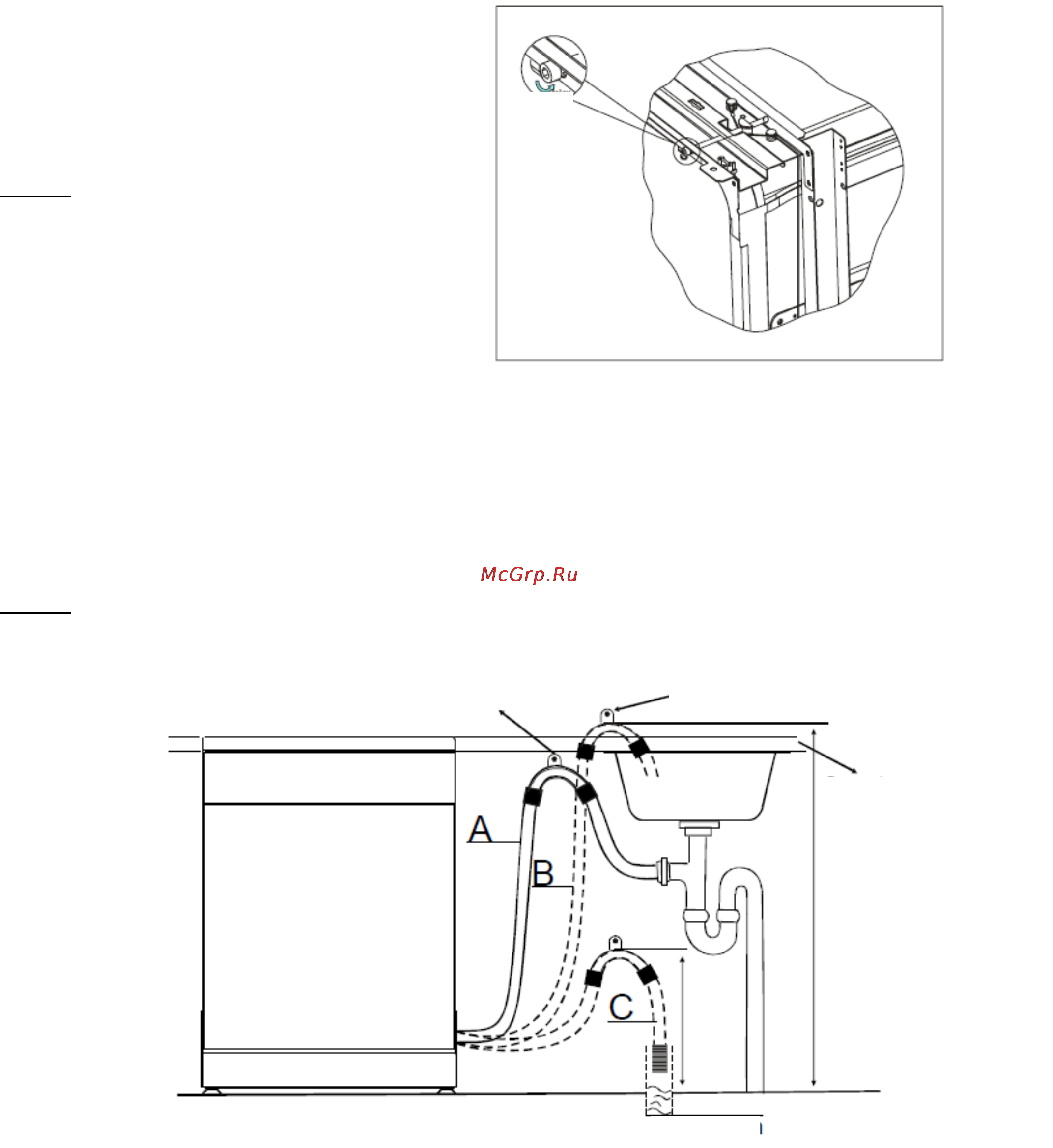

[Рис. 5]

Регулировка натяжения дверной

пружины

● Подключение сливных шлангов

Вставить сливной шланг в сливную трубу с минимальным диаметром 4 см, или позволить воде сливаться в раковину,

убедившись в отсутствии перегибов или зажимания шланга. Использовать специальную пластиковую опору, которая входит

в комплект поставки прибора (рис. 6). Свободный конец шланга должен быть на высоте, находящейся в диапазоне 40 – 100

см, и не должен быть погружен в

воду во избежание образования обратного потока. ВНИМАНИЕ: Специальная пластиковая

опора шланга должна быть прочно закреплена на стене, чтобы обеспечить неподвижность сливного шланга и

невозможность для воды разливаться из слива.

[Рис. 6]

Соединение сливной трубы

----- 20 -----

высво-

бождение

Закрепить крюк сливного шланга вплотную к столешнице Крюк сливного шланга

Передняя панель

Столешница

ПРИМЕЧАНИЕ

Верхний конец шланга

должен быть на высоте,

находящейся в

диапазоне 40 – 100 см.

Свободный конец

шланга не должен быть

погружен в воду.

Сливная тр

ба

φ 40 мм

МАКС. 1000 мм

МИН. 400 мм
