Pilot -XPRO [4/8] Подготовка к работе

Содержание

• Püdt pm 1
• Страница 1 1
• Комплектность 2
• Назначение изделия 2
• Паспорт сетевой фильтр pilot хрго 2
• Перед включением и эксплуатацией сетевого фильтра внимательно озна комьтесь с паспортом изделия и сохраните его 2
• Сетевой фильтр который вы выбрали обладает следующими функцио нальными преимуществами 2
• Страница 2 2
• Уважаемый покупатель 2
• Is соммнт 3
• Паспорт сетевой фильтр pilot хрго 3 3
• Страница 3 3
• Устройство изделия 3
• Для включения изделия необходимо 4
• Если в сети допустимое пониженное 120 190в или допустимое повышенное напряжение 240 260в 4
• Если в сети нормальное напряжение i90 240b 4
• Если в сети опасное отклонение напряжения ниже 120в или выше 260в 4
• Если вы перегрузили pilot xpro нагрузка превысила 2 2квт 4
• Паспорт сетевой фильтр pilot xpro 4
• Подготовка к работе 4
• Режимы работы 4
• Страница 4 4
• Is соммнт 5
• Master control 5
• Если функцию master control потребовалось отключить включить 5
• Не подключайте к мастер розетке оборудование мощностью более 500вт 5
• Паспорт сетевой фильтр pilot хрго 5 5
• Страница 5 5
• Защита по напряжению 6
• Защита по току 6
• От импульсных и высокочастотных помех 6
• Паспорт сетевой фильтр pilot xpro 6
• Страница 6 6
• Технические характеристики 6
• Характеристики схемы защиты 6
• Is соммнт 7
• Вание 7
• Индикация 7
• Напряжение 7
• Оборудо 7
• Паспорт сетевой фильтр pilot хрго 7 7
• Рекомендации по эксплуатации 7
• Решение возможных проблем 7
• Сети 7
• Страница 7 7
• Цвет свече ния мульти индикатора 7
• I паспорт сетевой фильтр pilot xpro 8
• Гарантийные обязательства 8
• Изготовитель 8
• Изготовлено по адресу 8
• Изделие изготовлено в россии 8
• Ремонт изделия и замену плавкого предохранителя на печатной плате следу ет производить только в авторизованных изготовителем сервисных центрах 8
• Страница 8 8
• Требования безопасности 8
• Условия эксплуатации и хранения 8

Похожие устройства

• Intro VDC-056 Great Wall Инструкция по эксплуатации
• Teka TR 23.1 Инструкция по эксплуатации
• Sony SLT-A57K+SAL1855 Инструкция по эксплуатации
• Intro VDC-022 Honda Accord Инструкция по эксплуатации
• Kuppersberg HG 751 Инструкция по эксплуатации
• Sony SLT-A57 Инструкция по эксплуатации
• Kuppersberg SG 751 B Инструкция по эксплуатации
• Intro VDC-045 Honda Accord Инструкция по эксплуатации
• Olympus E-M5 1250 Black Инструкция по эксплуатации
• Intro VDC-088 Honda Accord Инструкция по эксплуатации
• Kuppersberg SG 751 C Инструкция по эксплуатации
• Nikon Coolpix L25 Red Инструкция по эксплуатации
• Kuppersberg HO 657 B Инструкция по эксплуатации
• Intro VDC-049 Honda Civic Инструкция по эксплуатации
• Nikon Coolpix L25 Silver Инструкция по эксплуатации
• Intro VDC-021 Honda CR-V Инструкция по эксплуатации
• Kuppersberg HO 657 T Инструкция по эксплуатации
• Nikon Coolpix L25 Black Инструкция по эксплуатации
• Kuppersberg SB 657 Инструкция по эксплуатации
• Intro VDC-101 Honda CR-V Инструкция по эксплуатации

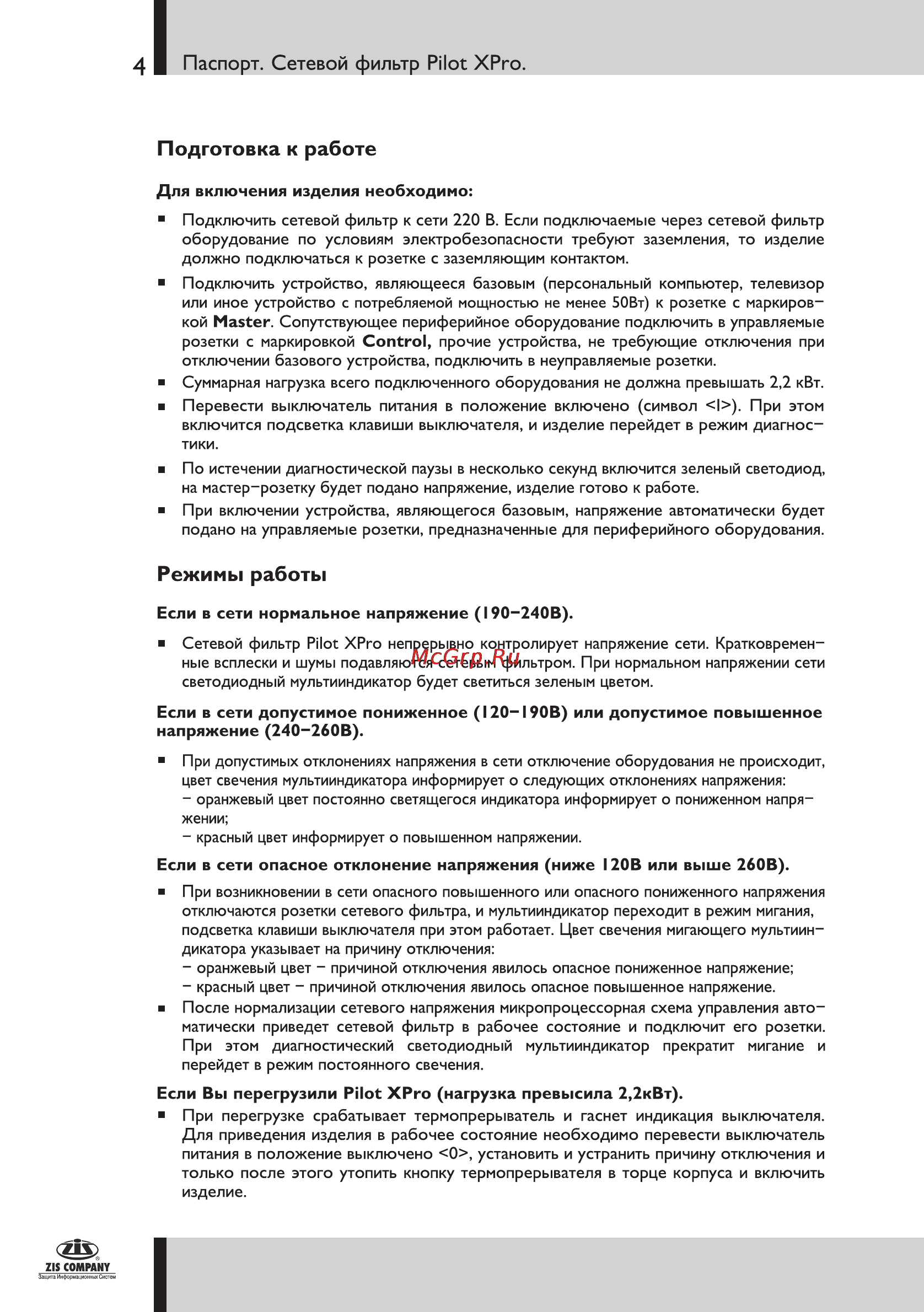

4 Паспорт Сетевой фильтр Pilot XPro Подготовка к работе Для включения изделия необходимо Подключить сетевой фильтр к сети 220 В Если подключаемые через сетевой фильтр оборудование по условиям электробезопасности требуют заземления то изделие должно подключаться к розетке с заземляющим контактом Подключить устройство являющееся базовым персональный компьютер телевизор или иное устройство с потребляемой мощностью не менее 50Вт к розетке с маркиров кой Master Сопутствующее периферийное оборудование подключить в управляемые розетки с маркировкой Control прочие устройства не требующие отключении базового устройства подключить в неуправляемые розетки отключения при Суммарная нагрузка всего подключенного оборудования не должна превышать 2 2 кВт Перевести выключатель питания в положение включено символ 1 При этом включится подсветка клавиши выключателя и изделие перейдет в режим диагнос тики По истечении диагностической паузы в несколько секунд включится на мастер розетку будет подано напряжение изделие готово к работе При включении устройства являющегося базовым напряжение автоматически подано на управляемые розетки предназначенные для периферийного оборудования зеленый светодиод будет Режимы работы Если в сети нормальное напряжение I90 240B Сетевой фильтр Pilot XPro непрерывно контролирует напряжение сети Кратковремен ные всплески и шумы подавляются сетевым фильтром При нормальном напряжении сети светодиодный мультииндикатор будет светиться зеленым цветом Если в сети допустимое пониженное 120 190В или допустимое повышенное напряжение 240 260В При допустимых отклонениях напряжения в сети отключение оборудования не происходит цвет свечения мультииндикатора информирует о следующих отклонениях напряжения оранжевый цвет постоянно светящегося индикатора информирует о пониженном напря жении красный цвет информирует о повышенном напряжении Если в сети опасное отклонение напряжения ниже 120В или выше 260В При возникновении в сети опасного повышенного или опасного пониженного напряжения отключаются розетки сетевого фильтра и мультииндикатор переходит в режим мигания подсветка клавиши выключателя при этом работает Цвет свечения мигающего мультиин дикатора указывает на причину отключения оранжевый цвет причиной отключения явилось опасное пониженное напряжение красный цвет причиной отключения явилось опасное повышенное напряжение После нормализации сетевого напряжения микропроцессорная схема управления авто матически приведет сетевой фильтр в рабочее состояние и подключит его розетки При этом диагностический светодиодный мультииндикатор прекратит мигание и перейдет в режим постоянного свечения Если Вы перегрузили Pilot XPro нагрузка превысила 2 2кВт При перегрузке срабатывает термопрерыватель и гаснет индикация выключателя Для приведения изделия в рабочее состояние необходимо перевести выключатель питания в положение выключено 0 установить и устранить причину отключения и только после этого утопить кнопку термопрерывателя в торце корпуса и включить изделие
