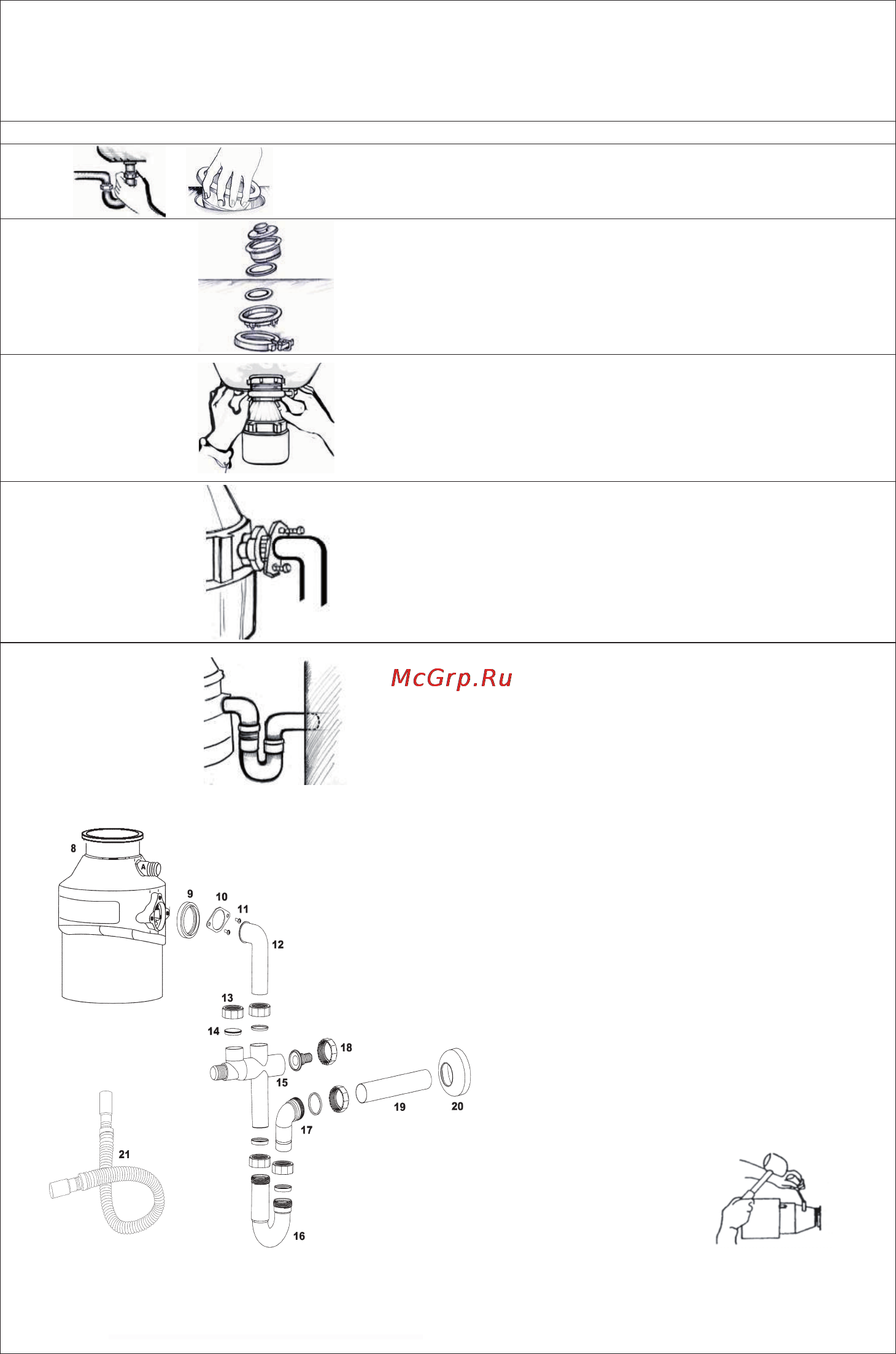

СБОРКА
Рекомендации
Перед началом установки проверить:
- состояние канализационных труб (особенно
старые чугунные), устраняя имеющиеся
засоры. - стенную отметку слива.
ШАГ
ОПИСАНИЕ РАБОТЫ
Снять фланец раковины и имеющийся сифон;
Очистить отверстие от засоров;
Разобрать крепежный узел e снять фланец ;
Открутить опорное кольцо и снять картонную прокладку ;
Установить фланец резьбовой частью la parte и
резиновую прокладку в отверстие раковины;
Установить опорное кольцо вместе с картонной
прокладкой , закрепляя соответствующими шурупами;
Проверить, чтобы растекатель был установлен на
измельчителе ;
Смочить водой растекатель ;
Установить измельчитель во фланец , протолкнув его
снизу вверх (измельчитель должен закрепиться
самостоятельно);
Зафиксировать измельчитель крепежным кольцом;
Установить сливную трубу (12) следующим образом:
Установить опорное кольцо (10) на сливную трубу (12);
Надеть резиновую прокладку (9) на края сливной трубы(12);
Закрепить шурупами сливную трубу (12) с измельчителем (8);
Рекомендации по установке сифона
Помните: для улучшения слива сифонные трубы должны быть
отрезаны и зачищены.
Сливная труба (12) измельчителя должна быть
перпендикулярно установлена к тройному переходнику (15)
по центру (A);
Соединить коленчатый переходник (16) с тройным
переходником (15);
Затем, соединить коленообразную трубу (17) со стенной
трубой (19);
Помните: для улучшения слива сифонные трубы должны быть
отрезаны и зачищены.
Вспомогательные вилки:
Тройной переходник (15) имеет, сбоку, две вилки , которые
можно использовать для соединения слива посудомоечной
машины, имеющейся второй раковины или в случае
«слишком загружено»;
Помните:
8A использование вспомогательной вилки сокращает
показатели слива, не следует соединять при этом какой-либо
электрический аппарат с измельчителем.
8A Использовать вспомогательную вилку для слива в случае
«слишком загружено», используя эластичную трубу (21) в
добавление.
Для использования
вспомогательной вилки (8A)
необходимо удалить
заглушку с помощью отвертки
как изображено на рисунке,
очищая при этом
измельчитель от остатков,
попавших во внутрь.
Комплектующие детали возможно приобрести только у
Вашего продавца.
