36
ШАГ 7

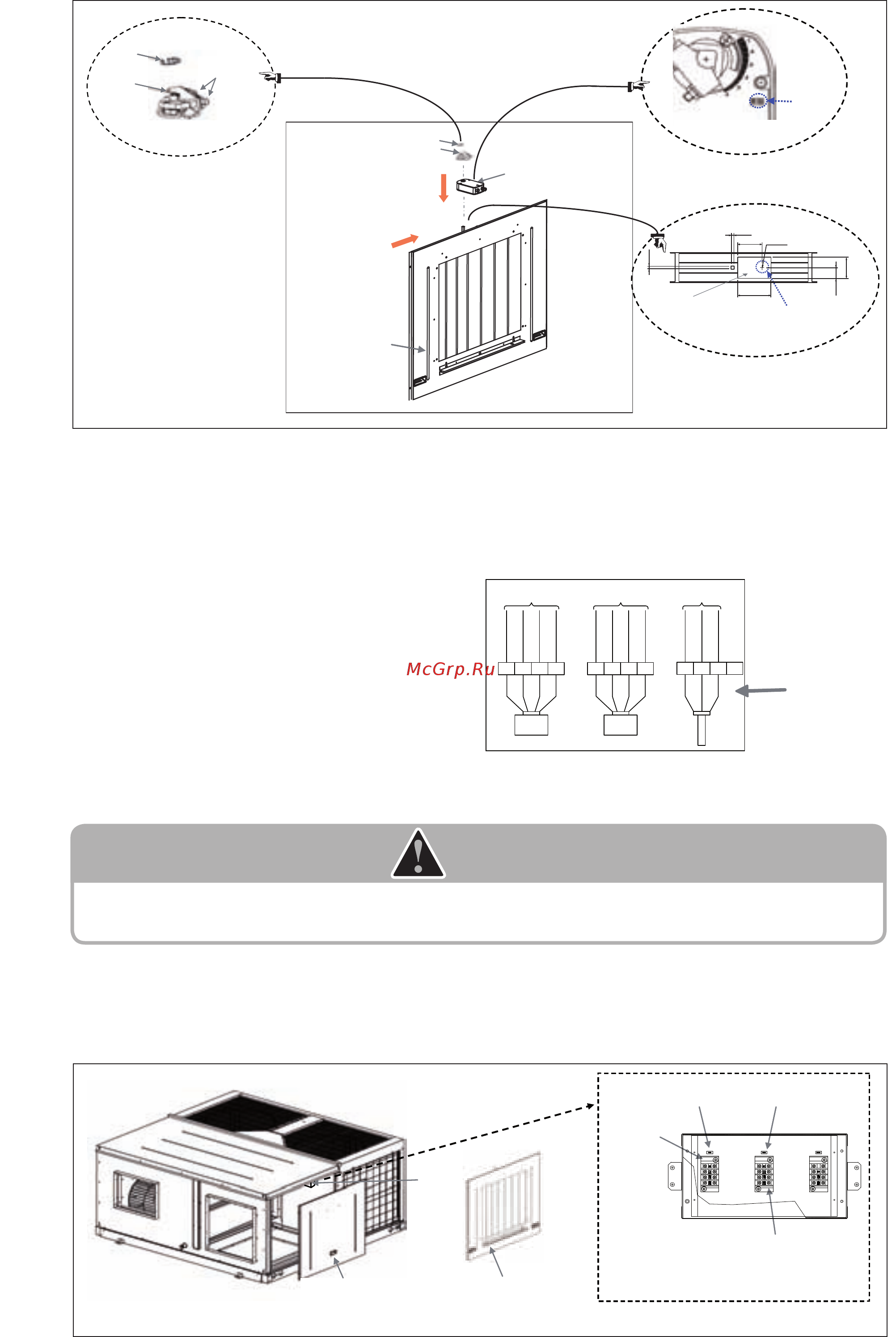

- Подключите привод Belimo LF24-SR (деталь 1) с маркировкой ‘RA’, который теперь расположен на собранной
на внутренней панели-основании заслонке, к клеммному блоку с маркировкой ‘RA’, расположенному внутри
соединительной клеммной коробки.
- На приводе имеется четыре провода разного цвета (черный, красный, зеленый и белый). Выполните подключение
проводов, как указано ниже:
Провод черного цвета - подсоедините к первому
полюсу клеммного блока с
маркировкой “GND”.
Провод красного цвета - подсоедините ко второму
полюсу клеммного блока с
маркировкой “+24V”.
Провод зеленого цвета - подсоедините к третьему
полюсу клеммного блока с
маркировкой “DCV”.
Провод белого цвета - подсоедините к четвертому
полюсу клеммного блока с
маркировкой “FB”.
(Вы можете свериться с наклейкой, содержащей
схему проводки, расположенной на передней крышке
соединительной клеммной коробки.)
Наклейка
со схемой
проводки
на передней
крышке
соединительной
клеммной
коробки
- Затем подключите привод Belimo LF24-SR (деталь 1) с маркировкой “OA”, который теперь расположен на собранной на
боковой панели заслонке, к клеммному блоку с маркировкой “OA”, расположенному внутри той же соединительной
клеммной коробки. При подсоединении проводов следуйте тому же принципу, который использовался при
соединении проводки между приводом “RA” и клеммным блоком “RA”. Затем прикрепите боковую панель к блоку.
Перед тем, как прикрепить боковую панель к блоку, возможно, потребуется упорядочить с помощью кабельных стяжек
(приобретаются на месте) расположение проводов привода.
ОCTOPOЖHO
Неправильное подсоединение проводов может привести к нарушению функционирования привода или платы контроллера
экономайзера, или сбою в работе обоих устройств. Соедините провода с помощью разъемных кабельных стяжек под
соединительной клеммной коробкой.
Боковая панель
стандартного блока,
которая была снята в шаге 5.
Соединительная
клеммная
коробка
Боковая панель поставляется вместе
с комплектом экономайзера, который
собирается вместе с приводом в шаге
6. Прикрепите эту панель к блоку.
Клеммный
блок с
маркировкой
“RA”– следует
соединить с
приводом с
маркировкой
“RA”
Маркировка “RA” Маркировка “OA”
Клеммный блок с маркировкой “OA” – следует
соединить с приводом с маркировкой “OA”.
Детальный ракурс соединительной клеммной коробки
TO PCB3 (ECO)
CN_ACT_RA
TO PCB3 (ECO)
CN_ACT_OD
TO PCB3 (ECO)
CN_C02
TB RA TB OD TB C02
ЧЕРНЫЙ
КРАСНЫЙ
ЗЕЛЕНЫЙ
БЕЛЫЙ
ЧЕРНЫЙ
КРАСНЫЙ
ЗЕЛЕНЫЙ
БЕЛЫЙ
ЧЕРНЫЙ
КРАСНЫЙ
БЕЛЫЙ
GND +24V DCV FB GND +24V DCV FB GND +24V FB
ПРИВОД RA ПРИВОД OD ДАТЧИК СО2
Стопорное кольцо
Зажим
Деталь 1
(с маркировкой “OA”)
Деталь 2
Зажим
Стопорное кольцо
2 гайки (надежно
затяните)
Детальный ракурс стопорного
кольца и зажима
Затяните на этом отверстии винт M4x16, при этом не
вставляйте полностью винтовую резьбу. Вставьте
только 2/3 части винтовой резьбы.
Вид сверху для заслонки
Маркировка
символом “R”
Детальный ракурс привода
12
12
110
Ø3
150
45
90
Опорный кронштейн
a) Установите привод
на вал заслонки, затем
зафиксируйте его с помощью
стопорного кольца и зажима.
b) Вставьте винт
M4x12, затем поднесите
опорный кронштейн к
валу заслонки.
Примечание: Опорный
кронштейн находится в
верхней части заслонки.
IM 9 5RTBR-0710(0)_RU.indd 36IM 9 5RTBR-0710(0)_RU.indd 36 8/26/2010 11:19:01 AM8/26/2010 11:19:01 AM
