27
2 Ξυλβιδα 4,1 x 16 (2 τεµάχια)
3 Εγχειρίδιο χρήσης
4.2 Οδηγς βήµα προς βήµα
i) Πρώτα, ανοίξτε το περίβληµα του τηλεχειριστηρίου LCD στο πάνω και κάτω µέρος του
χρησιµοποιώντας ένα κατσαβίδι. Για να το κάνετε αυτ, εισάγετε ένα κατσαβίδι στην κάτω
εσοχή και σύρετέ το προς τα έξω.

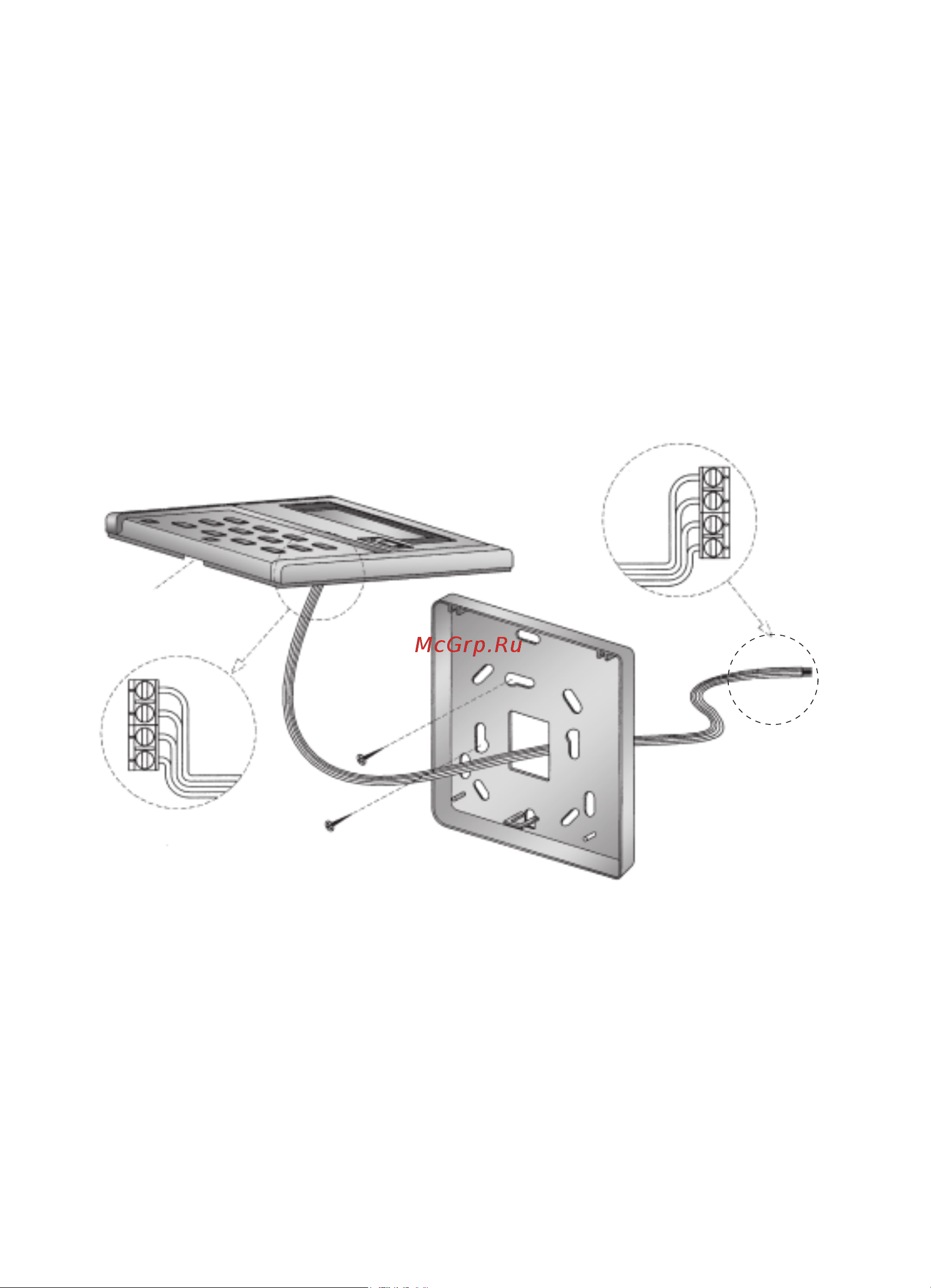

ii) Στερεώστε το κάτω περίβληµα στον τοίχο µε τις 2 παρεχµενες ξυλβιδες. Στη συνέχεια,
περάστε τα 4 καλώδια σύνδεσης (απ την κύρια πλακέτα) µέσα απ την υποδοχή στο κάτω
κεντρικ µέρος του περιβλήµατος, πως απεικονίζεται παρακάτω.
iii) Συνδέστε το ένα άκρο απ το κάθε ένα απ τα 4 καλώδια στην πλακέτα ακροδεκτών στο
πίσω µέρος του πάνω περιβλήµατος πως απεικονίζεται. Το καλώδιο που συνδέεται µε τον
ακροδέκτη “GND” στο πάνω περίβληµα πρέπει να συνδεθεί στο άλλο άκρο µε τον ακροδέκτη
“GND” της κύριας πλακέτας. Το ίδιο ισχύει και για τις συνδέσεις “+5V”, “B” και “A”.
iv) Ενώστε πάλι το πάνω και κάτω περίβληµα. Συνδέστε τα δύο πάνω άγκιστρα στις αντίστοιχες
υποδοχές και κλείστε το κάτω µέρος µέχρι να ασφαλίσει.
Κάτω υποδοχή για
το άνοιγµα του
περιβλήµατος LCD
Σύνδεση πίσω απ
το πάνω περίβληµα
Τηλεχειριστήριο LCD
(Κάτω περίβληµα)
Καλώδια
σύνδεσης
Τηλεχειριστήριο LCD
(Επάνω περίβληµα)
2 x
Ξυλβιδα
Σύνδεση στην
κύρια πλακέτα
GND
+5V
B
A
GND
+5V
B
A
OM-SEQ-0107-Daikin_ES_TR 3/6/07, 9:43 AM27
