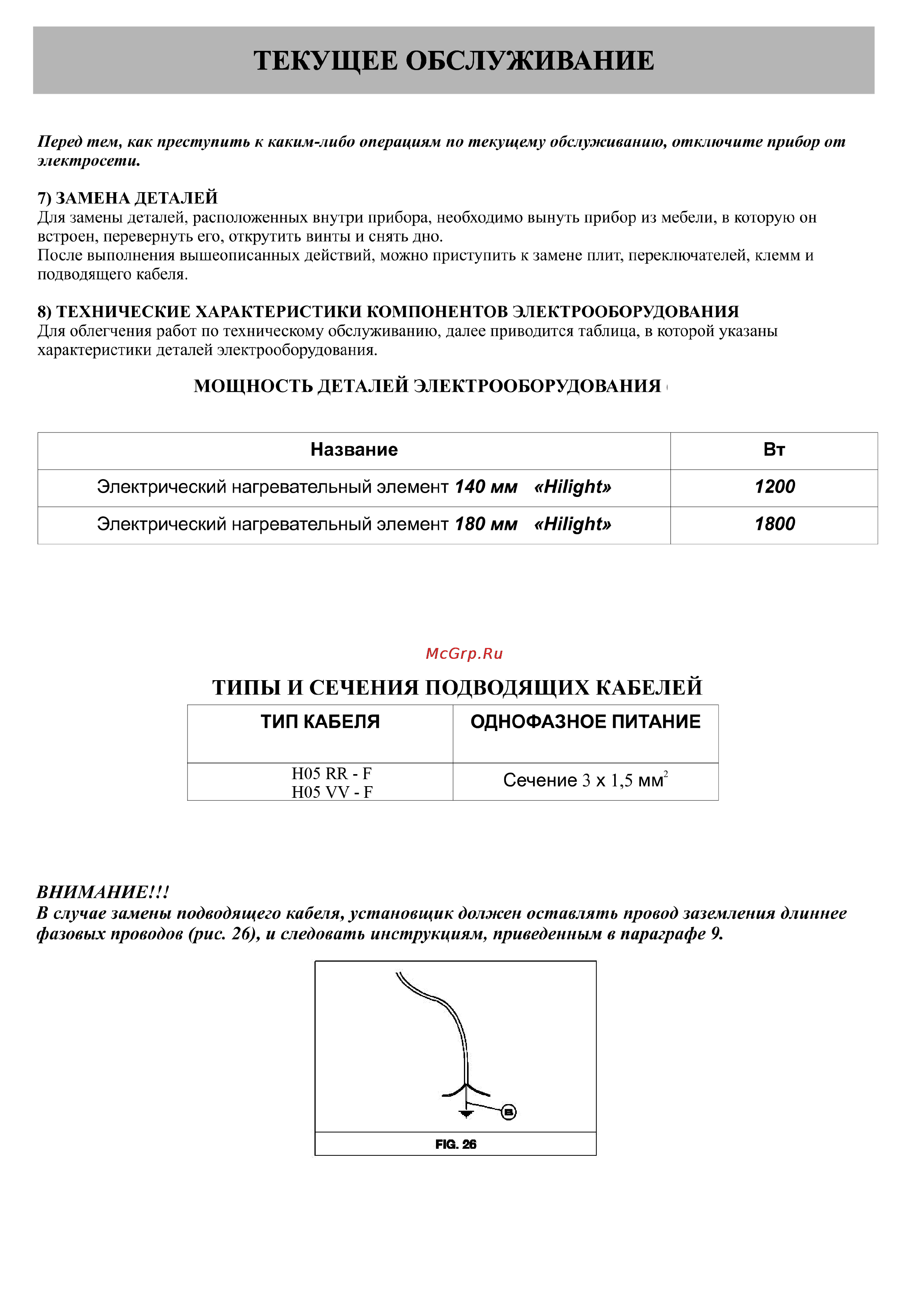

ТЕКУЩЕЕ ОБСЛУЖИВАНИЕ Перед тем как преступить к каким либо операциям по текущему обслуживанию отключите прибор от электросети 7 ЗАМЕНА ДЕТАЛЕЙ Для замены деталей расположенных внутри прибора необходимо вынуть прибор из мебели в которую он встроен перевернуть его открутить винты и снять дно После выполнения вышеописанных действий можно приступить к замене плит переключателей клемм и подводящего кабеля 8 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КОМПОНЕНТОВ ЭЛЕКТРООБОРУДОВАНИЯ Для облегчения работ по техническому обслуживанию далее приводится таблица в которой указаны характеристики деталей электрооборудования МОЩНОСТЬ ДЕТАЛЕЙ ЭЛЕКТРООБОРУДОВАНИЯ Название Вт Электрический нагревательный элемент 140 мм Hilight 1200 Электрический нагревательный элемент 180 мм Hilight 1800 ТИПЫ И СЕЧЕНИЯ ПОДВОДЯЩИХ КАБЕЛЕЙ ТИП КАБЕЛЯ Н05 RR F Н05 W F ОДНОФАЗНОЕ ПИТАНИЕ Сечение 3 х 1 5 мм2 ВНИМАНИЕ В случае замены подводящего кабеля установщик должен оставлять провод заземления длиннее фазовых проводов рис 26 и следовать инструкциям приведенным в параграфе 9
