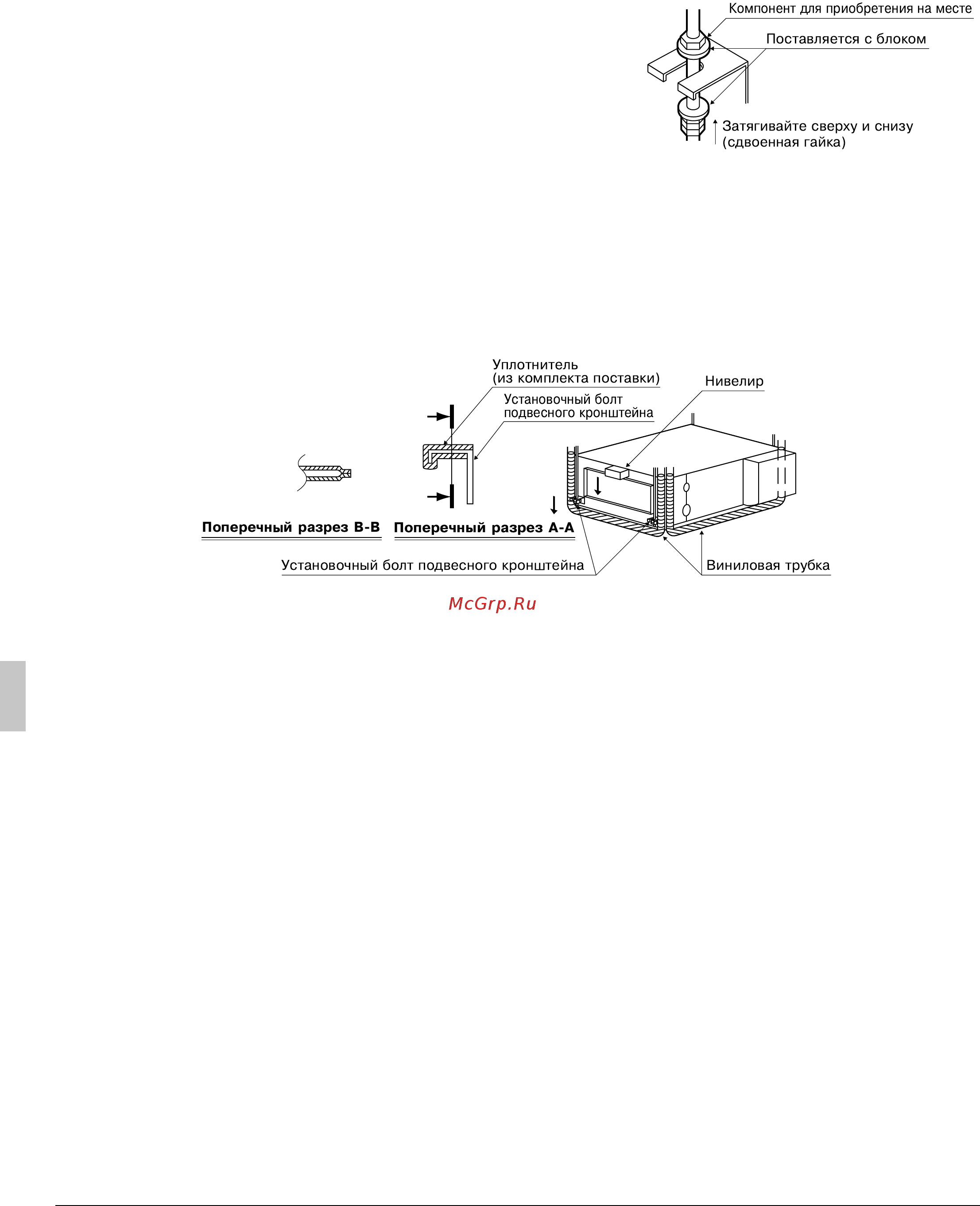

5 УСТАНОВКА КОМНАТНОГО БЛОКА При установке дополнительных принадлежностей изучите также руководство по монтажу дополнительных принадлежностей В зависимости от местных условий эксплуатации установка дополнительных принадлежностей может быть упрощена если устанавливать их раньше комнатного блока 1 Прикрепите подвесной кронштейн к подвесному болту Крепко затяните верхнюю и нижнюю гайку на шайбах Компонент для приобретения на месте Поставляется с блоком 2 Отрегулируйте высоту блока 3 Проконтролируйте выравнивание блока по горизонтали При установке блока контролируйте его выравнивание 5 сверху и снизу с помощью нивелира Не выровненный по горизонтали гайка блок является потенциальным источником утечек воды При нивелировании блока проконтролируйте выравнивание всех углов с помощью нивелира или заполненной водой виниловой трубки См рисунок справа 4 Затяните гайки вверху 5 Изолируйте два подвесных кронштейна на выпускной стороне с помощью уплотнителя из комплекта поставки х 2 Изолируйте кромки таким образом чтобы поверхность и кромки подвесных кронштейнов не были видны снаружи РХМ200 250 _ 6 РАБОТА С ТРУБОПРОВОДОМ ДЛЯ ХЛАДАГЕНТА Работа с трубопроводом для хладагента наружных блоков рассматривается в руководстве по монтажу прилагаемом к наружному блоку Обеспечьте тепловую изоляцию как газовых так и жидкостных труб Отсутствие изоляции труб может привести к утечке воды Пользуйтесь только изоляцией выдерживающей температуру не ниже 120 С Кроме того если можно ожидать превышения температурой относительной влажностью на потолке значений 30 С или 80 соответственно тепловую изоляцию труб для хладагента следует усилить путем увеличения толщины до 20 мм и более Возможна некоторая конденсации влаги на поверхности изоляционного материала До сборки труб проконтролируйте тип используемого хладагента Если типы хладагентов различаются между собой надлежащая работа не обеспечивается 6 1 ПРЕДОСТЕРЕЖЕНИЕ Используйте труборез и раструб соответствующие типу хладагента Перед присоединением нанесите эфирное или сложноэфирное синтетическое масло на участок около частей раструба Во избежание попадания в трубу пыли влаги или других посторонних веществ обжимайте конец трубы либо обматывайте его лентой Наружный блок загружается хладагентом 7 Russian
