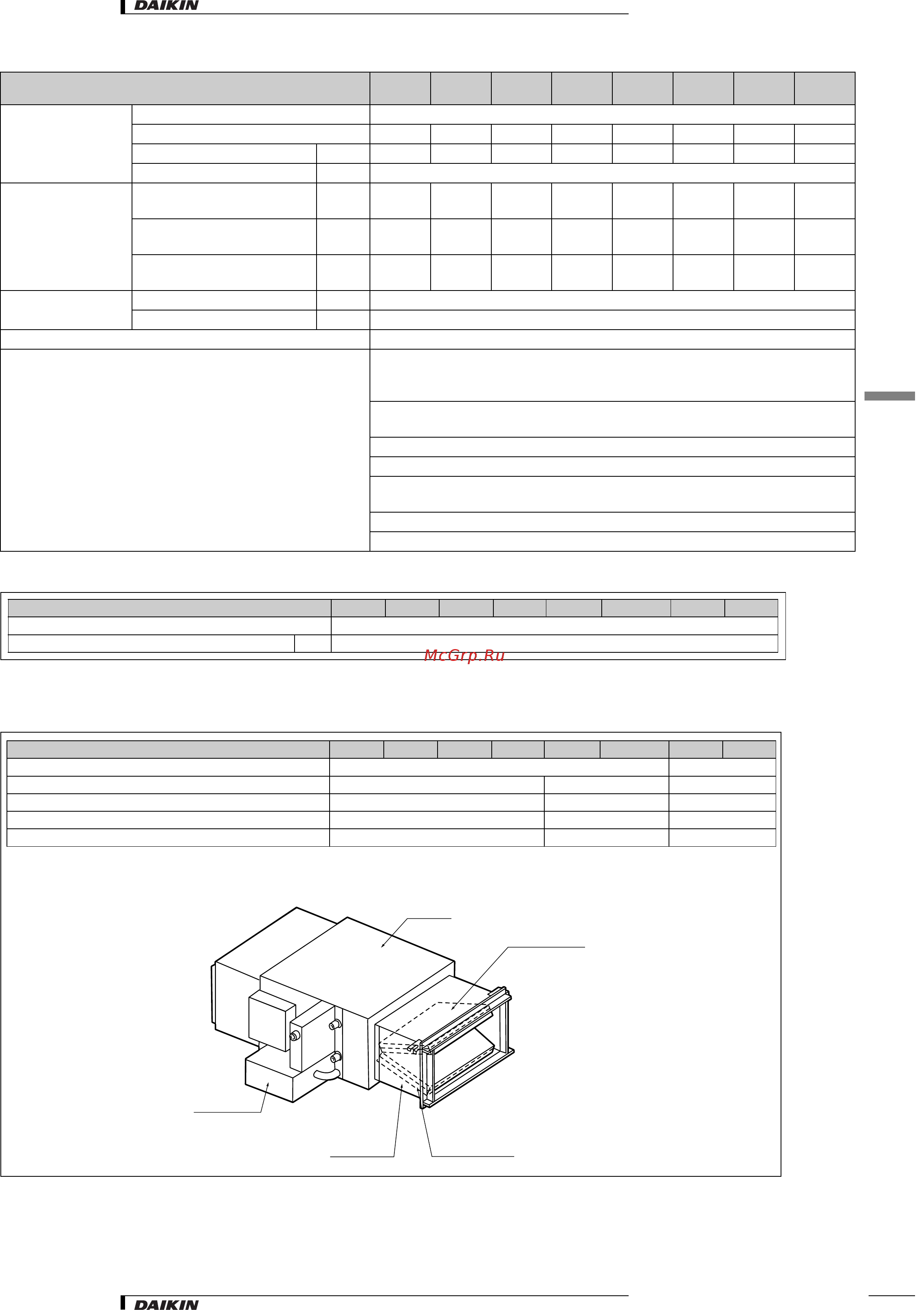

2-2 Элeктpичecкиe пapaмeтpы
FXMQ40
MVE
FXMQ50
MVE
FXMQ63
MVE
FXMQ80
MVE
FXMQ100
MVE
FXMQ125
MVE
FXMQ200
MVE
FXMQ250
MVE
Электропитание Наименование VE
Фаза 11111111
Частота Гц 50 50 50 50 50 50 50 50
Напряжение В 220-240
Ток Минимальный ток в цепи
(MCA)
A 1.30 1.30 1.30 1.50 2.50 3.80 8.10 9.00
Максимальный ток
предохранителя (MFA)
A 15.00 15.00 15.00 15.00 15.00 15.00 15.00 15.00
Ток при полной нагрузке
(FLA)
A 1.00 1.00 1.00 1.20 2.00 3.00 6.50 7.20
Диапазон
напряжений
Минимальный В -10%
Максимальный В +10%
Электропитание Внутренний и наружный блок
Примечания Диапазон напряжений: блоки могут использоваться с электрическими
системами, где напряжение, подаваемое на клеммы блока, находится в
пределах указанного диапазона.
Максимально допустимое изменение диапазона напряжений между фазами
составляет 2%.
MCA/MFA : MCA = 1,25 x FLA
MFA<= 4 x FLA
следующий более низкий стандартный номинальный ток предохранителя
минимум 15A
выбрать размер провода на основании MCA
вместо плавкого предохранителя пользуйтесь автоматическим выключателем
FXMQMVE 40 50 63 80 100 125 200 250
ПРЕДОХРАНИТЕЛЬ ПЕЧАТНОЙ ПЛАТЫ 250 В, 10 А
ТЕПЛОВАЯ ЗАЩИТА ЭЛЕКТРОДВИГАТЕЛЯ ВЕНТИЛЯТОРА °C ОТКЛЮЧЕНИЕ: 135
±8
, ВКЛЮЧЕНИЕ: 87
±15
FXMQMVE 40 50 63 80 100 125 200 250
ДРЕНАЖНЫЙ НАСОС KDU30L125VE KDU30L250VE
ВЫСОКОЭФФЕКТИВНЫЙ ФИЛЬТР 65% KAFJ302L71 KAFJ302L140 KAFJ372L280
ВЫСОКОЭФФЕКТИВНЫЙ ФИЛЬТР 90% KAFJ303L71 KAFJ303L140 KAFJ373L280
ФИЛЬТРАЦИОННАЯ КАМЕРА KDDJ30L71 KDDJ30L140 KDJ3705L280
СМЕННЫЙ ФИЛЬТР С ПОВЫШЕННЫМ СРОКОМ СЛУЖБЫ KAFJ301L71 KAFJ301L140 KAFJ371L280
3D040334
Основной блок
Высокоэффективный фильтр
Высокоэффективный фильтр
Фильтрационная камера
Узел дренажного насоса
