Daikin FXMQ100MAVE [16/25] Схема трубной обвязки

• Системы VRV • Внутренние блоки

• Внутренние блоки • СКРЫТЫЙ ПОТОЛОчНЫЙ КОНДИЦИОНЕР (БОЛЬШОЙ) • FXMQ-MAVE

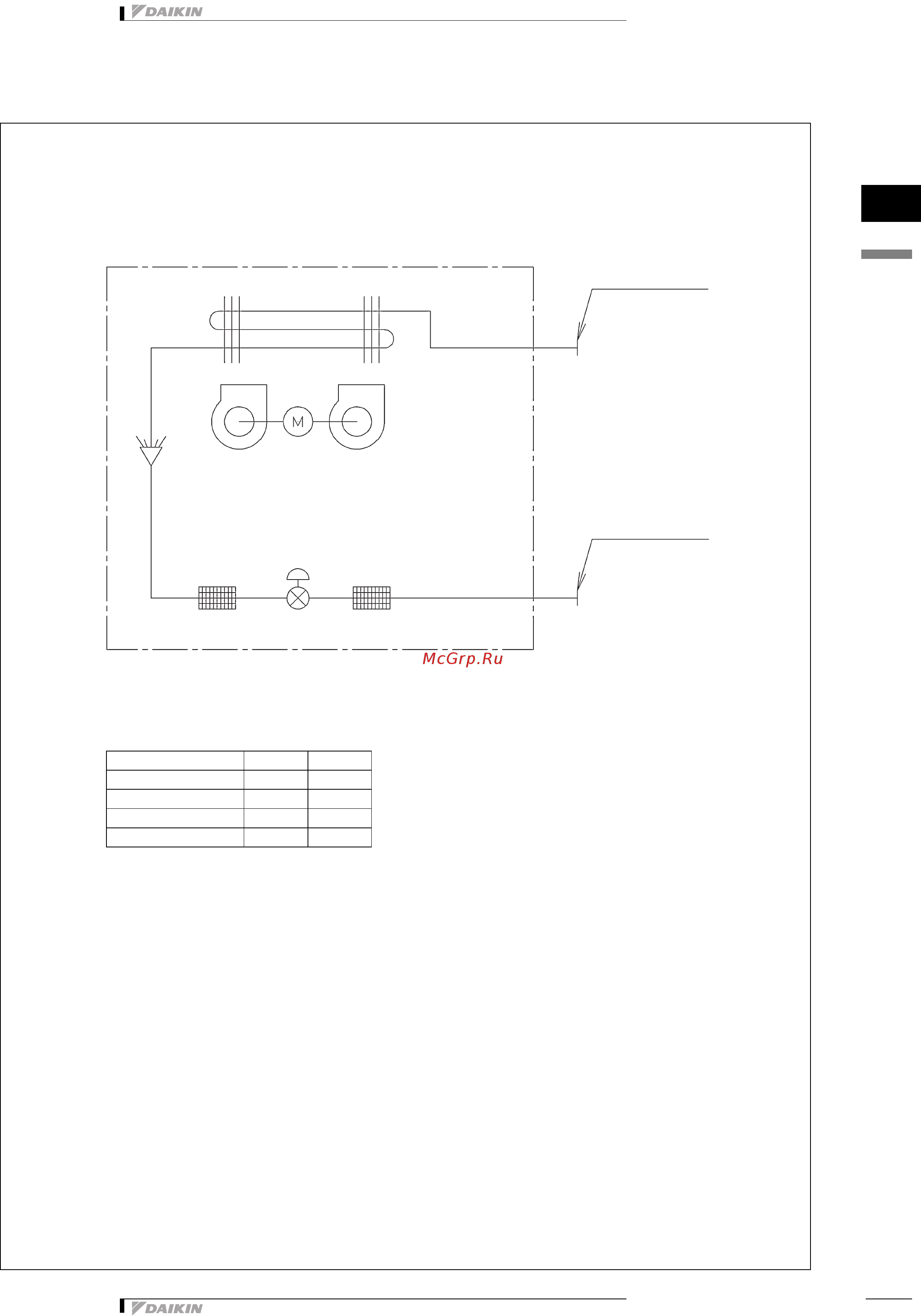

7 Схема трубной обвязки

FXMQ-MA

4D034245A

Теплообменник

Вентилятор

Фильтр Фильтр

Электронный расширительный

вентиль

Штуцер для присоединения трубопровода

жидкого хладагента

Штуцер для присоединения трубопровода

газообразного хладагента

!"#$%&'( )*%+","&%-.,(/ 0#&'123*4 &'12*0'*4*+*4 /-#+#5%,&#

6*+%-"

7#8 9"+3*)&.

FXMQ40,50MA

ø 12,7 ø 6,4

FXMQ63,80,100,125MA

ø 15,9 ø 9,5

FXMQ200MA

ø 19,1 ø 9,5

FXMQ250MA

ø 22,2 ø 9,5
