ИНСТРУКЦИЯ ДЛЯ УСТАНОВЩИКА

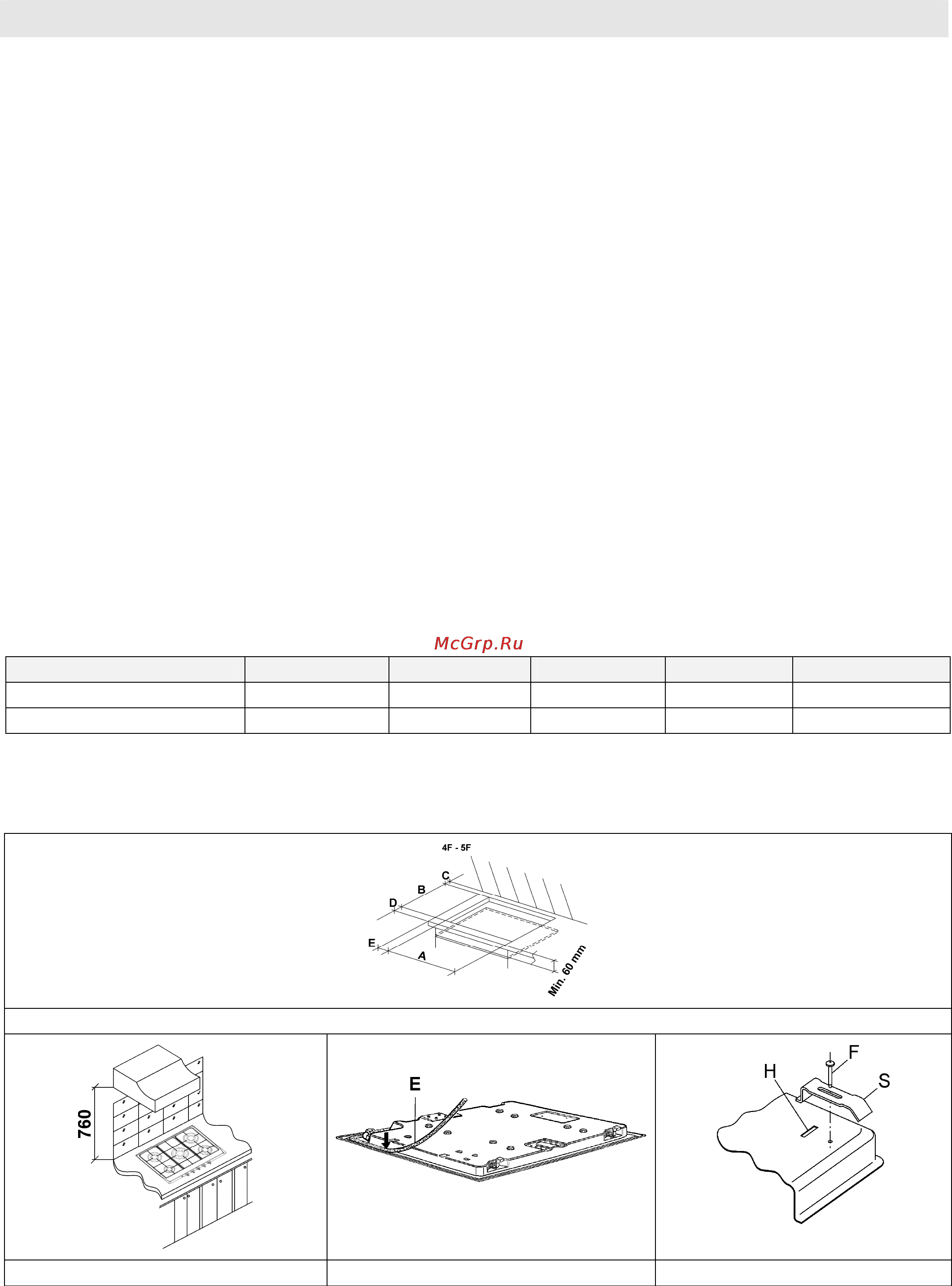

4) КРЕПЛЕНИЕ ВАРОЧНОЙ ПОВЕРХНОСТИ
Прибор снабжен специальной прокладкой, предназначенной для предотвращения попадания
жидкости внутрь мебели. Для правильной установки прокладки просим тщательно выполнять
приведенные ниже инструкции:
- cнимите полоски прокладки с держателей, следя, чтобы от прокладки не оторвалась прозрачная
защитная бумага.
- Переверните рабочую поверхность, Правильно расположите прокладку “E” (рис. 9) под краями
рабочей поверхности таким образом, чтобы внешняя сторона прокладки точно совпадала с
внешним краем рабочей поверхности. Края полосок должны совпадать, не выступая друг над
другом.
- Наложите прокладку на рабочую поверхность, равномерно распределив ее пальцами. Снимите с
прокладки полоску защитной бумаги и вставьте рабочую поверхность в подготовленное в мебели
отверстие.
- Закрепите рабочую поверхность скобами „S”, совместив их выпуклую часть с прорезями в
нижней части „Н” и прикрутив винтами „F” (см. рис. 10).
-
Во избежание случайного соприкосновения с горячей варочной панелью во время проведения
работ, необходимо установить деревянную прокладку, прикрученную болтами на минимальном
расстоянии 60 мм от верха (см рис. 7).
РАЗМЕРЫ, ПРЕДУСМОТРЕННЫЕ ДЛЯ ВСТРАИВАНИЯ
РАБОЧЕЙ ПОВЕРХНОСТИ (мм)
A B C D E
4 конфорки
553 473 63.5 63.5 100 мин.
5 конфорок
553 473 63.5 63.5 175 мин.
РИС. 7
РИС. 8 РИС. 9 РИС. 10
