ИНСТРУКЦИЯ ДЛЯ УСТАНОВЩИКА
6
ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ ДЛЯ
УСТАНОВЩИКОВ
Установка, регулировка, переналадка и
работы по текущему обслуживанию,
перечисленные в данном разделе, должны
выполняться только специально
подготовленными специалистами.
Изготовитель не несет ответственность
за ущерб людям или имуществу, который
может быть нанесен вследствие
неправильной установки прибора.
Устройства безопасности или
автоматической регулировки приборов в
течение срока их службы могут быть
модифицированы только производителем
или авторизованным поставщиком.
3 ) ВСТ РА И ВАН И Е ВА РО Ч Н О Й
ПОВЕРХНОСТИ
После снятия наружной упаковки и внутренних
упаковочных элементов для подвижных
деталей проверьте внешний вид и
комплектность прибора. В случае сомнений не
пользуйтесь прибором. Для решения вопросов
по претензиям обратитесь в торгующую
организацию.
Детали упаковки (картон, пластиковые
мешки, пенопласт и т. д.) не следует
оставлять в местах доступных для
детей, поскольку они представляют
собой потенциальный источник
опасности.
На поверхности рабочего стола следует
сделать прямоугольное отверстие для
встраивания варочной поверхности, размеры
которого приведены на рис. 7. Предварительно
следует проверить соответствие минимальных
допусков между поверхностью, боковой и
задней стенками. Подвесные полки или
вытяжки следует устанавливать на высоте не
менее 760 см от поверхности прибора (см. рис.
7 и 8).
В соответствии с действующими
нормами газовой безопасности
полностью газовые и комбинированные
приборы относятся к 3 классу и на них
распространяются все нормы
безопасности, предусмотренные для этих
приборов.
4 ) К Р Е П Л Е Н И Е В А Р О Ч Н О Й
П О В Е Р Х Н О С Т И
Прибор снабжен специальной Гипс,
предназначенной для предотвращения
попадания жидкости внутрь мебели. Для
правильной установки Гипс просим тщательно
выполнять приведенные ниже инструкции:
- снимите полоски Гипс с держателей, следя,
чтобы от Гипс не оторвалась прозрачная
защитная бумага.
- Переверните рабочую поверхность, Правильно
расположите Гипс “E” (рис. 9) под краями
рабочей поверхности таким образом, чтобы
внешняя сторона Гипс точно совпадала с
внешним краем рабочей поверхности. Края
полосок должны совпадать, не выступая друг
над другом.
- Наложите Гипс на рабочую поверхность,
равномерно распределив ее пальцами.
Снимите с Гипс полоску защитной бумаги и
вставьте рабочую поверхность в
подготовленное в мебели отверстие.
- “G” вставить крючки в пазы нижней и
повернуть, как указано стрелкой.
“F” вставить винты в отверстия нижней и
затянуть винты в отверстия “H” крюков (См.
последовательность на следующей странице).
-Во избежание случайного соприкосновения с
горячей варочной панелью во время
проведения работ, необходимо установить
деревянную прокладку, прикрученную болтами
на минимальном расстоянии 120 мм от верха
(см рис. 7).
- Yстановки следуйте инструкциям,
появляющимся в цифрах 10/A - 10/B.

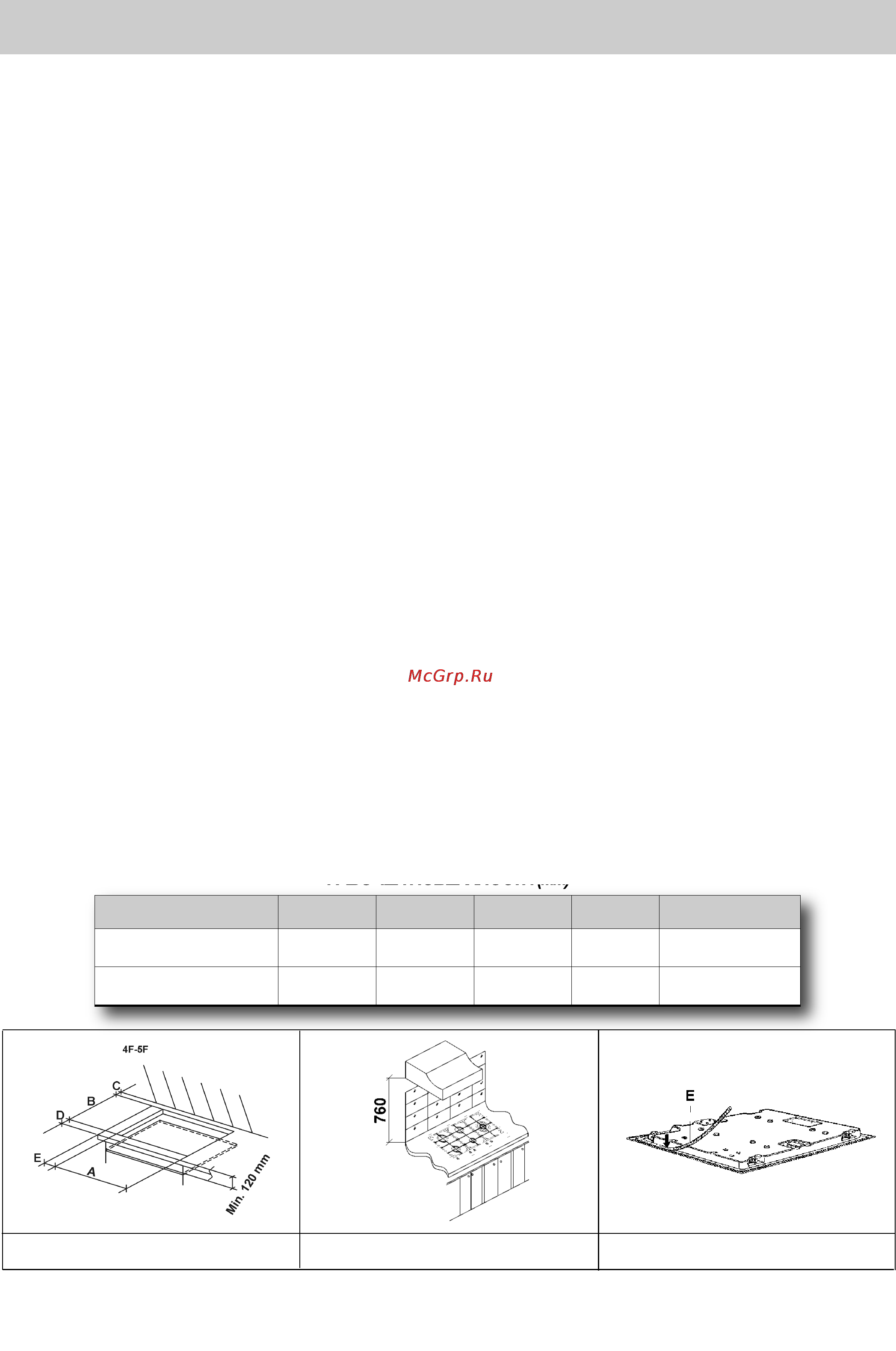

РАЗМЕРЫ, ПРЕДУСМОТРЕННЫЕ ДЛЯ ВСТРАИВАНИЯ
РАБОЧЕЙ ПОВЕРХНОСТИ (мм)
A B C D E
4F 565 495 52.5 52.5 60
мин.
5 F
835 495 52.5 52.5 60
мин.
РИС. 7 РИС. 8
РИС. 9
