Teka CGW LUX 70 5G AI AL TR CI NAT [7/17] Установка
![Teka CGW LUX 70 5G AI AL TR CI NAT [7/17] Установка](/views2/1069798/page7/bg7.png)

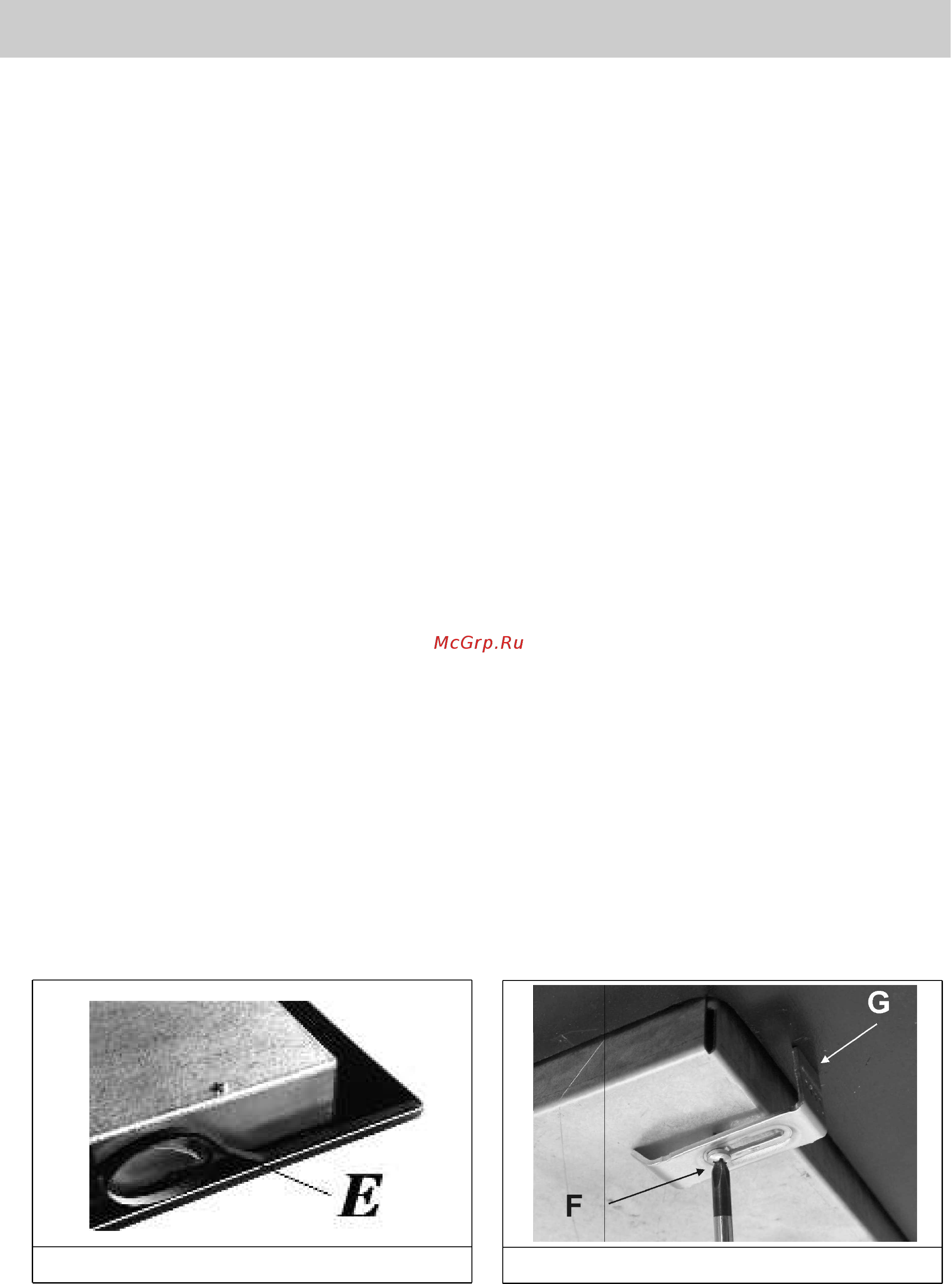

7
4 ) К Р Е П Л Е Н И Е В А Р О Ч Н О Й
П О В Е Р Х Н О С Т И
Прибор снабжен специальной прокладкой,
предназначенной для предотвращения попадания
жидкости внутрь мебели. Для правильной установки
прокладки просим тщательно выполнять приведенные
ниже инструкции:
- снимите полоски прокладки с держателей, следя,
чтобы от прокладки не оторвалась прозрачная
защитная бумага.
- Переверните рабочую поверхность, Правильно
расположите прокладку “E” (рис. 9) под краями
рабочей поверхности таким образом, чтобы внешняя
сторона прокладки точно совпадала с внешним краем
рабочей поверхности. Края полосок должны
совпадать, не выступая друг над другом.
- Наложите прокладку на рабочую поверхность,
равномерно распределив ее пальцами. Снимите с
прокладки полоску защитной бумаги и вставьте
рабочую поверхность в подготовленное в мебели
отверстие.
- Установите варочную панель в отверстие в блок и
закрепите его на месте с помощью соответствующих
винтов "F" из крепления крюков "G" (см. рис 10.).
- Во избежание случайного соприкосновения с горячей
варочной панелью во время проведения работ,
необходимо установить деревянную прокладку,
прикрученную болтами на минимальном расстоянии
70 мм от верха (см рис. 7).
РИС. 9
РИС. 10
УСТАНОВКА
