RU-9

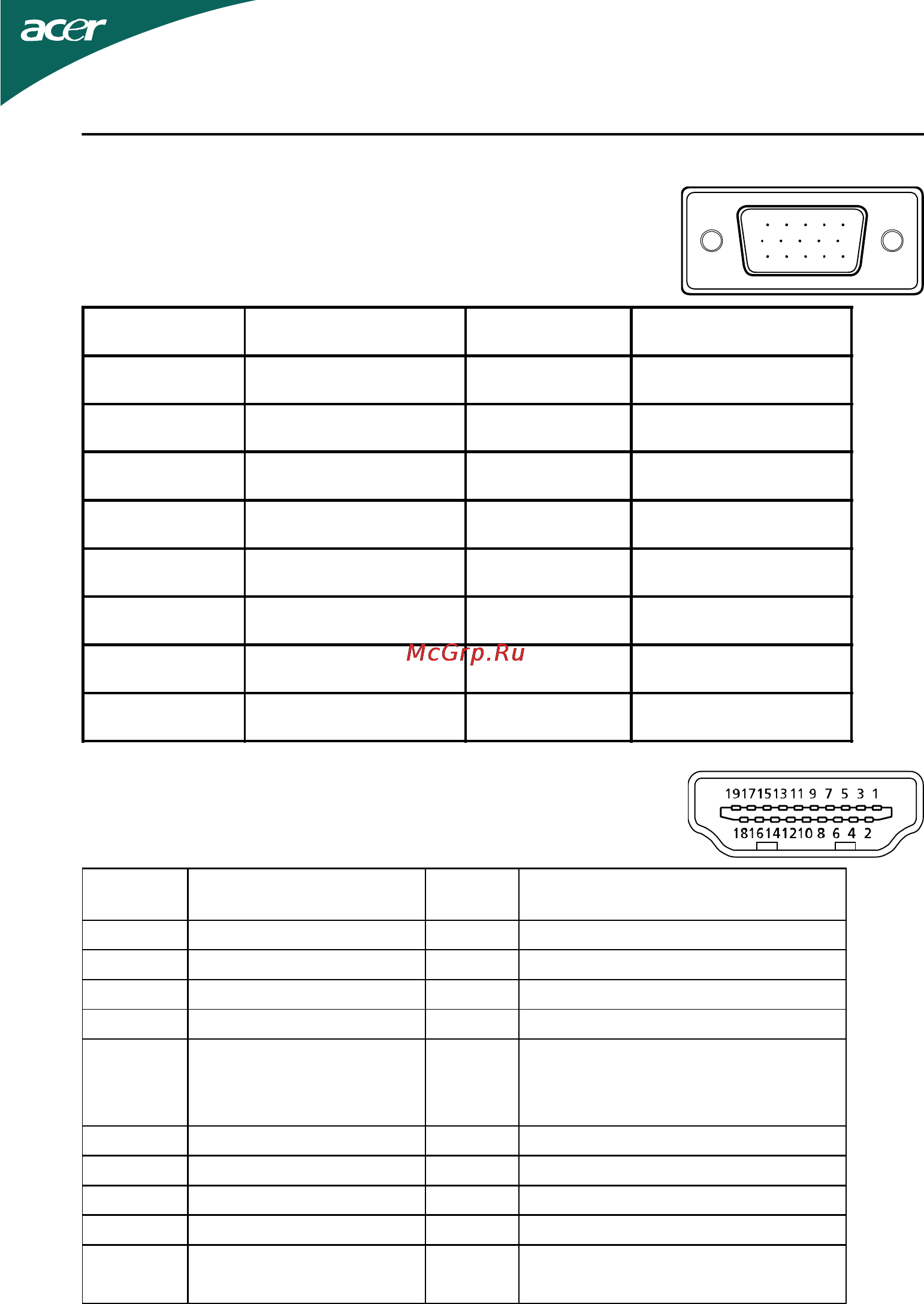

НАЗНАЧЕНИЕ КОНТАКТОВ КОННЕКТОРА
15-контактный сигнальный кабель цветного дисплея
1. 9. +5V
2. 10. Logic Ground
3. 11. Monitor Ground
4. Monitor Ground 12. DDC-Serial Data
5.
Кабельобнаружения
13. H-Sync
6. R-Ground 14. V-Sync
7. G-Ground 15. DDC-Serial Clock
8. B-Ground
КОНТАКТ № ОПИСАНИЕ КОНТАКТ № ОПИСАНИЕ
Красный
Зеленый
Синий
1
6
11
5
10
15
19-контактный сигнальный кабель
цветного дисплея*
*для определенных моделей
Контакт
Значение Контак
т
Значение
1. Данные TMDS 2+ 10. Тактовый сигнал TMDS +
2. Данные TMDS 2 экран
11. Тактовый сигнал TMDS, экран
3. Данные TMDS 2- 12. Тактовый сигнал TMDS -
4. Данные TMDS 1+ 13. CEC
5. Данные TMDS 1 экран
14. Зарезервировано (нормально
замкнутое состояние в
устройстве)
6. Данные TMDS 1- 15. SCL
7. Данные TMDS 0+ 16. SDA
8. Данные TMDS 0 экран
17. Земля DDC/CEC
9. Данные TMDS 0- 18. Питание +5 В
19. Определение "горячего"
подключения
