ОРГАНЫ УПРАВЛЕНИЯ

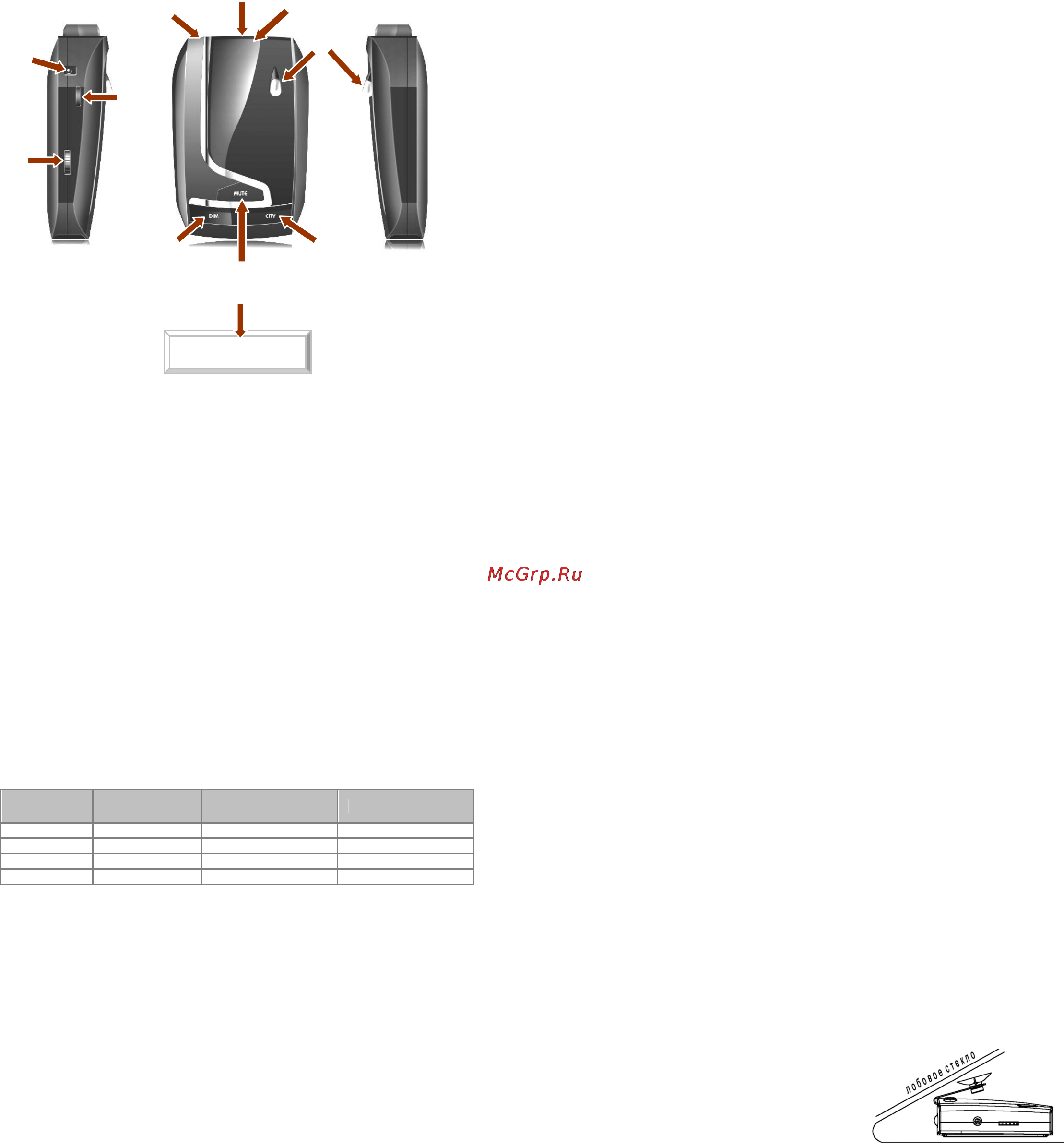

Внешний вид детектора, органы управления и индикация изображены
на рисунке:
1. Разъём питания: Гнездо для подключения штатного кабеля пита-
ния (входит в комплект).
2. Поворотный выключатель - Регулятор громкости: Роторный
выключатель с функцией реостата. Орган управления, предназначен
для включения (отключения) радар-детектора и изменения громкости
звуковых сигналов.
3. Кнопка «Dim»: орган управления, предназначен для дискретного,
цикличного изменения яркости свечения дисплея.
4. Кнопка «Mute»: выключатель звука. Оперативное (одним нажати-
ем) отключение звуковых сигналов устройства.
5. Кнопка «City»: управление чувствительностью приёмного устрой-
ства детектора.
6. Передняя и задняя линзы оптического приёмника: светопро-
водящие устройства, предназначенные для приёма и усиления сигна-
KA
P
K
L
S1 S2 C
1
2
3
4
8
9
7
6
6
5
10
ЛАЗЕР/РАДАР
-
ДЕТЕКТОР
Х-41 STAR Х-41
-6-
ла радара оптического диапазона (лазера) в секторе 360°, а так же
передачи на вход приёмного устройства для обработки.
7. Радиоантенна: Антенное устройство, предназначенное для приёма
сигналов радиодиапазона.
8. Слот установки кронштейна крепления: Технологический паз,
предназначенный для установки радар-детектора на кронштейн.
9. Кнопка-защёлка: Механическое устройство, предназначенное для
разблокировки прибора, при снятии его с держателя кронштейна.
10. Дисплей: Символьное табло, предназначенное для отображения
визуальной информации о типе обнаруженного сигнала, а так же ин-
дикации подтверждений, введённых изменений режимов работы де-
тектора.
ОПИСАНИЕ ДИСПЛЕЯ
Символ жёлтого цвета [P]: Индикация состояния радар-детектора.
Загорается после включения и прохождения цикла автоматического
тестирования прибора. Постоянное свечение данного индикатора под-
тверждает правильность подключения прибора, его исправность и го-
товность к работе.
Символ красного цвета [X]: Индикация тревоги. Начинает мигать,
после обнаружения сигнала радара в диапазоне Х. Совместно с визу-
альной индикацией звучит, определённый для диапазона, мультито-
нальный сигнал тревоги.
Символ зелёного цвета [K]: Индикация тревоги. Начинает мигать,
после обнаружения сигнала радара в диапазоне К. Совместно с визу-
альной индикацией звучит, определённый для диапазона, мультито-
нальный сигнал тревоги.
Одновременно символы [X] и [K]: Индикация тревоги. Начинают
мигать одновременно, после обнаружения сигнала в диапазоне Ка.
Совместно с визуальной индикацией звучит, определённый для диапа-
зона, мультитональный сигнал тревоги.
Символ жёлтого цвета [L]: Индикация тревоги. Сигнализирует поль-
зователю об обнаружении работающей системы измерения скорости
транспортных средств, оптического диапазона. Совместно с визуальной
индикацией звучит, определённая для сигнала лазера звуковая тревога.
Символы красного цвета [S1] и [S2]: Индикация интенсивности
принимаемого сигнала радара в радиодиапазоне. Начинают мигать со-
вместно с индикатором диапазона (Х, К, Х+К) и указывает на мощность
принимаемого сигнала. Показания условные.
ЛАЗЕР/РАДАР
-
ДЕТЕКТОР
Х-41 STAR Х-41
-7-
Определение уровня по индикаторам интенсивности сигнала описаны в
Таблице 1.
Символ красного цвета [C]: Индикация подтверждения режима. За-
горается постоянным светом после активации режима пониженной чув-
ствительности (режим ГОРОД).
Символ зелёного цвета [H]: Индикация подтверждения режима. За-
горается постоянным светом после активации режима повышенной чув-
ствительности (режим ТРАССА).
[
P
]
жёлтый
=
ПИТАНИЕ
ВКЛ
[X] красный = ОБНАРУЖЕН СИГНАЛ ДИАПАЗОНА «ИКС»
[K] зелёный = ОБНАРУЖЕН СИГНАЛ ДИАПАЗОНА «К»
[X]+[K] одновременно = ОБНАРУЖЕН СИГНАЛ ДИАПАЗОНА «Ка»
[L] жёлтый = ОБНАРУЖЕН СИГНАЛ ЛАЗЕРА
[S1] красный = 1ый ИНДИКАТОР СИЛЫ СИГНАЛА
[S2] красный = 2ой ИНДИКАТОР СИЛЫ СИГНАЛА
[C] красный = РЕЖИМ «ГОРОД»
[H] зелёный = РЕЖИМ «ТРАССА»
ПРИМЕЧАНИЕ: диапазон «Ка» отображается одновременным включением
символов [X] и [K] – для напоминания об этом на маске дисплея нанесена
надпись: ┏KA┑
Внимание: С целью повышения информативности, индикация дисплея
может меняться Производителем, без предварительного уведомления!
УСТАНОВКА ПРИБОРА
Рекомендации по монтажу прибора
Лазер/Радар-детектор ориентируется строго горизонтально и
по направлению движения относительно радиоантенны и передней
линзы оптического приёмника. Для успешной работы радар-детектора
необходимо выбрать место установки, обеспечивающее максимальный
обзор прибора. Сектор обнаружения детектора (внешняя сторона) не
должен ограничиваться посторонними предметами. Различные декора-
тивные элементы, цифровые устройства и другие приложения, распо-
ложенные между детектором и ветровым стеклом, снижают эффектив-
ность работы или блокируют устройство.
Таблица 1. Показания индикатора интенсивности
Уровень
Сигнала
Индикатор
Диапазона
Символ [S1] Символ [S2]
уровень
1
Х, К
ли Х+К
в
ы
кл
в
ы
кл
уровень
2
Х, К
ли Х+К
мигает медленно
в
ы
кл
уровень
3
Х, К
ли Х+К
вкл
мигает медленно
уровень
4
Х, К
ли Х+К
мигает быстро
мигает быстро
ЛАЗЕР/РАДАР
-
ДЕТЕКТОР
Х-41 STAR Х-41
-8-
Однако в то же время детектор должен располагаться, таким
образом, при котором исключается ограничение обзора водителя, а так
же угроза причинения вреда водителю (пассажиру) при резком тормо-
жении или другой не штатной ситуации на дороге.
Необходимо помнить! Некоторые виды тонировки стекла
снижают эффективность радар-детектора. Наличие встроенного (элек-
трического) обогрева стекла может блокировать прохождение сигнала,
соответственно радар-детектор не отреагирует на сигнал полицейского
радара.
Некоторые виды датчиков (датчик объёма) Вашей сигнализа-
ции могут вызывать непрерывные ложные сигнала. При наличии таких
датчиков постарайтесь максимально разнести друг от друга радар-
детектор и датчик.
Монтаж на ветровое стекло
Установка прибора на ветровое стекло автомобиля предполагает ис-
пользование кронштейна-держателя с вакуумными крепежами, входя-
щими в комплект поставки.
Для этого необходимо выполнить следующие операции:
1. В первую очередь, следует закрепить присоски на кронштейне,
вставив их в специально выполненные
отверстия.
2. Для фиксации кронштейна на вет-
ровом стекле нужно прижать присоски с
небольшим усилием к поверхности стекла.
3. Чтобы установить детектор на дер-
жателе кронштейна, используйте техноло-
гический паз в верхней части прибора.
4. Для наилучшего обзора и оптимального угла обнаружения, при
необходимости, можно подогнуть держатель.
Будьте внимательны! Подгибание держателя необходимо производит
при снятом с держателя радар-детекторе, в противном случае велика
вероятность повреждения технологического паза и корпуса прибора.
5. Для подключения питания малый штекер кабеля питания встав-
ляют в гнездо питания прибора, на корпусе (с левой стороны).
6. Большой штекер кабеля питания (адаптер) вставляют в гнездо
прикуривателя автомобиля.
Осторожно! На некоторых автомобилях ветровое стекло имеет специ-
альное полимерное покрытие. Вакуумный крепёж на такой поверхности
может оставлять следы. За более подробной информацией обратитесь к
инструкции по эксплуатации на автомобиль.
Подключение питания
Питание Лазер/Радар-детектор STAR рассчитано от сети постоянного
напряжения в диапазоне 12 - 15В, минус на корпусе автомобиля. Не
