STAR X-61 STAR X-63
ЛАЗЕР/РАДАР-ДЕТЕКТОР
-
5
-
ОРГАНЫ УПРАВЛЕНИЯ

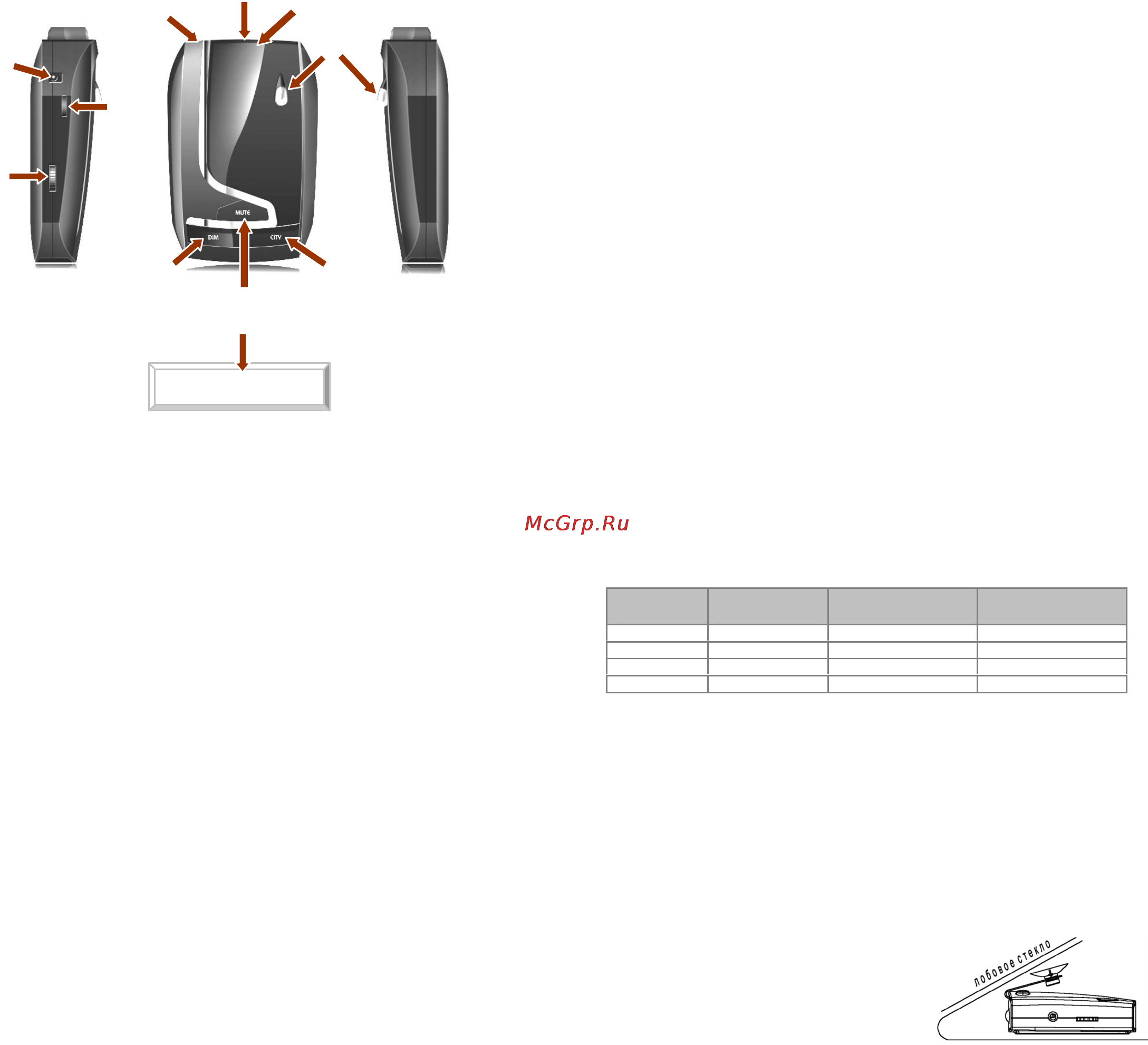

Внешний вид детектора, органы управления и индикация изображены
на рисунке:
1. Разъём питания: Гнездо для подключения штатного кабеля
питания (входит в комплект).
2. Поворотный выключатель - Регулятор громкости: Роторный
выключатель с функцией реостата. Орган управления, предназначен
для включения (отключения) детектора и изменения громкости звука.
3. Кнопка «Dim»: орган управления, предназначен для дискретного,
цикличного изменения яркости свечения дисплея.
4. Кнопка «Mute»: выключатель звука. Оперативное (одним
нажатием) отключение звуковых сигналов устройства.
5. Кнопка «City»: управление чувствительностью приёмного
устройства детектора.
6. Передняя и задняя линзы оптического приёмника:
светопроводящие устройства, предназначенные для приёма и усиления
сигнала радара оптического диапазона (лазера) в секторе 360°, а так
же передачи на вход приёмного устройства для обработки.
7. Радиоантенна: Антенное устройство, предназначенное для приёма
KA
P
X
L
S1 S2 C
VG2
1
2
3
4
8
9
7
6
6
5
STAR X-61 STAR X-63
ЛАЗЕР/РАДАР-ДЕТЕКТОР
-
6
-
сигналов радиодиапазона.
8. Слот установки кронштейна крепления: Технологический паз,
предназначенный для установки радар-детектора на кронштейн.
9. Кнопка-защёлка: Механическое устройство, предназначенное для
разблокировки прибора, при снятии его с держателя кронштейна.
10. Дисплей: Символьное табло, предназначенное для отображения
визуальной информации о типе обнаруженного сигнала, а так же
индикации подтверждений, введённых режимов работы детектора.
ОПИСАНИЕ ДИСПЛЕЯ
Символ жёлтого цвета [P]: Индикация состояния радар-детектора.
Загорается после включения и прохождения цикла автоматического
тестирования прибора. Постоянное свечение данного индикатора
подтверждает правильность подключения прибора, его исправность и
готовность к работе.
Символ красного цвета [X]: Индикация тревоги. Начинает мигать,
после обнаружения сигнала радара в диапазоне Х. Совместно с
визуальной индикацией прозвучит голосовое предупреждение и
определённый для диапазона мультитональный сигнал тревоги.
Символ зелёного цвета [K]: Индикация тревоги. Начинает мигать,
после обнаружения сигнала радара в диапазоне К. Совместно с
визуальной индикацией прозвучит голосовое предупреждение и
определённый для диапазона мультитональный сигнал тревоги.
Сочетание символов [X] и [K]: Индикация тревоги. Начинают мигать
одновременно, после обнаружения сигнала в диапазоне Ка. Совместно
с визуальной индикацией прозвучит голосовое предупреждение и
определённый для диапазона мультитональный сигнал тревоги.
Символ жёлтого цвета [L]: Индикация тревоги. Сигнализирует
пользователю об обнаружении работающей системы измерения
скорости транспортных средств, оптического диапазона. Совместно с
визуальной индикацией прозвучит голосовое предупреждение и
определённый для диапазона мультитональный сигнал тревоги.
Символы красного цвета [S1] и [S2]: Индикация интенсивности
принимаемого сигнала радара в радиодиапазоне. Начинают мигать
совместно с индикатором диапазона (Х, К, Х+К) и указывает на
мощность принимаемого сигнала. Показания условные. Определение
уровня по индикаторам интенсивности сигнала описаны в Таблице 1.
Таблица 1. Показания индикатора
интенсивности
Уровень
Сигнала
Индикатор
Диапазона
Символ [S1] Символ [S2]
уровень 1 Х, К или Х+К выкл выкл
уровень 2 Х, К или Х+К мигает медленно выкл
уровень 3 Х, К или Х+К вкл мигает медленно
уровень 4 Х, К или Х+К
мигает быстро мигает быстро
STAR X-61 STAR X-63
ЛАЗЕР/РАДАР-ДЕТЕКТОР
-
7
-
Символ красного цвета [C]: Индикация подтверждения режима.
Загорается постоянным светом после активации режима пониженной
чувствительности (режим ГОРОД).
Символ зелёного цвета [VG2]: Индикатор тревоги. Начинает мигать
при обнаружении сигнала системы пеленгации радар детекторов VG-2.
[P] жёлтый = ПИТАНИЕ ВКЛ
[X] красный = ОБНАРУЖЕН СИГНАЛ ДИАПАЗОНА «ИКС»
[K] зелёный = ОБНАРУЖЕН СИГНАЛ ДИАПАЗОНА «К»
[X]+[K] одновременно = ОБНАРУЖЕН СИГНАЛ ДИАПАЗОНА «Ка»
[L] жёлтый = ОБНАРУЖЕН СИГНАЛ ЛАЗЕРА
[S1] красный = 1ый ИНДИКАТОР СИЛЫ СИГНАЛА
[S2] красный = 2ой ИНДИКАТОР СИЛЫ СИГНАЛА
[C] красный = РЕЖИМ «ГОРОД»
[VG2] зелёный = ОБНАРУЖЕН СИГНАЛ СИСТЕМЫ «VG-2»
ПРИМЕЧАНИЕ: диапазон «Ка» отображается одновременным включением
символов [X] и [K] для напоминания об этом на маске дисплея нанесена
надпись: KA
Внимание: С целью повышения информативности, индикация дисплея может
меняться Производителем, без предварительного уведомления!
УСТАНОВКА ПРИБОРА
Рекомендации по монтажу прибора
Лазер/Радар-детектор ориентируется строго горизонтально и
по направлению движения относительно радиоантенны и передней
линзы оптического приёмника. Для успешной работы радар-детектора
необходимо выбрать место установки, обеспечивающее максимальный
обзор прибора. Сектор обнаружения детектора (внешняя сторона) не
должен ограничиваться посторонними предметами. Различные
декоративные элементы, цифровые устройства и другие приложения,
расположенные между детектором и ветровым стеклом, снижают
эффективность работы или блокируют устройство. Однако детектор
должен располагаться, таким образом, при котором исключается
ограничение обзора водителя, а так же угроза причинения вреда
водителю (пассажиру) при резком торможении или другой не штатной
ситуации на дороге.
Необходимо помнить! Некоторые виды тонировки стекла
снижают эффективность радар-детектора. Наличие встроенного
(электрического) обогрева стекла может блокировать прохождение
сигнала, соответственно радар-детектор не отреагирует на сигнал
полицейского радара.
Некоторые виды датчиков (датчик объёма) Вашей
сигнализации могут вызывать непрерывные ложные сигнала. При
наличии таких датчиков постарайтесь максимально разнести друг от
STAR X-61 STAR X-63
ЛАЗЕР/РАДАР-ДЕТЕКТОР
-
8
-
друга радар-детектор и датчик.
Монтаж на ветровое стекло
Установка прибора на ветровое стекло автомобиля предполагает
использование кронштейна-держателя с вакуумными крепежами,
входящими в комплект поставки.
Для этого необходимо выполнить следующие операции:
1. В первую очередь, следует закрепить присоски на кронштейне,
вставив их в специально выполненные
отверстия (если это необходимо).
2. Для фиксации кронштейна на
ветровом стекле нужно прижать присоски
с небольшим усилием к поверхности
стекла.
3. Чтобы установить детектор на
держателе кронштейна, используйте технологический паз в верхней
части прибора.
4. Для наилучшего обзора и оптимального угла обнаружения, при
необходимости, можно подогнуть держатель.
Будьте внимательны! Подгибание держателя необходимо производит
при снятом с держателя радар-детекторе, в противном случае велика
вероятность повреждения технологического паза и корпуса прибора.
5. Для подключения питания малый штекер кабеля питания
вставляют в гнездо питания прибора, на корпусе (с левой стороны).
6. Большой штекер кабеля питания (адаптер) вставляют в гнездо
прикуривателя автомобиля.
Осторожно! На некоторых автомобилях ветровое стекло имеет
специальное полимерное покрытие. Вакуумный крепёж на такой
поверхности может оставлять следы. За более подробной информацией
обратитесь к инструкции по эксплуатации на автомобиль.
Подключение питания
Питание Лазер/Радар-детектор STAR рассчитано от сети постоянного
напряжения в диапазоне 12 - 15В, минус на корпусе автомобиля. Не
соответствие питающего напряжения приводит к снижению
эффективности (пропуск сигнала радара или увеличение количества
ложных срабатываний) или неисправности прибора.
В комплект поставки прибора входит специальный кабель питания, с
адаптером для подключения в гнездо прикуривателя автомобиля и
штекером (Jack-F connector) подключения в гнездо питания прибора.
1. Подключите малый штекер (Jack-F connector) кабеля питания в
гнездо питания детектора. Штекер должен войти до упора.
2. Извлеките прикуриватель из гнезда прикуривателя автомобиля и
подключите адаптер кабеля питания до упора.
Замена предохранителя
В штекере кабеля питания используется 2-х амперный предохранитель.
