Intro CAN-SBA3 Volkswagen [2/4] Назначение

1. Назначение

Модуль управления не штатным мультимедийным устройством с рулевых клавиш CAN-SBA3 (далее модуль)

позволяет управлять громкостью (Volume+, Volume-); поиском частоты, каналов, треков (Seek+, Seek-), приглушением

звука (Mute) и выбором источника (Source) на мультимедийных устройствах PIONEER, ALPINE, KENWOOD, JVC,

CLARION, PROLOGY, SONY, CARMANY, MYSTERY, PHANTOM через меню AUDIO на дисплее приборной панели

(MFA) а/м, а также подключать к мультимедийным устройствам сигналы включения габаритов, положения ключа АСС

и включения задней передачи .

Данный модуль может применятся на следующих а/м с информационным дисплеем на приборной панели

белого свечения, оборудованных круглыми (Фото 1) или прямоугольными (Фото 2) клавишами на руле: VW Passat

B6, VW Passat CC, VW Jetta, VW Touran, VW Golf VI, VW Golf VI+, VW Tiguan, VW Eos, VW Caddy

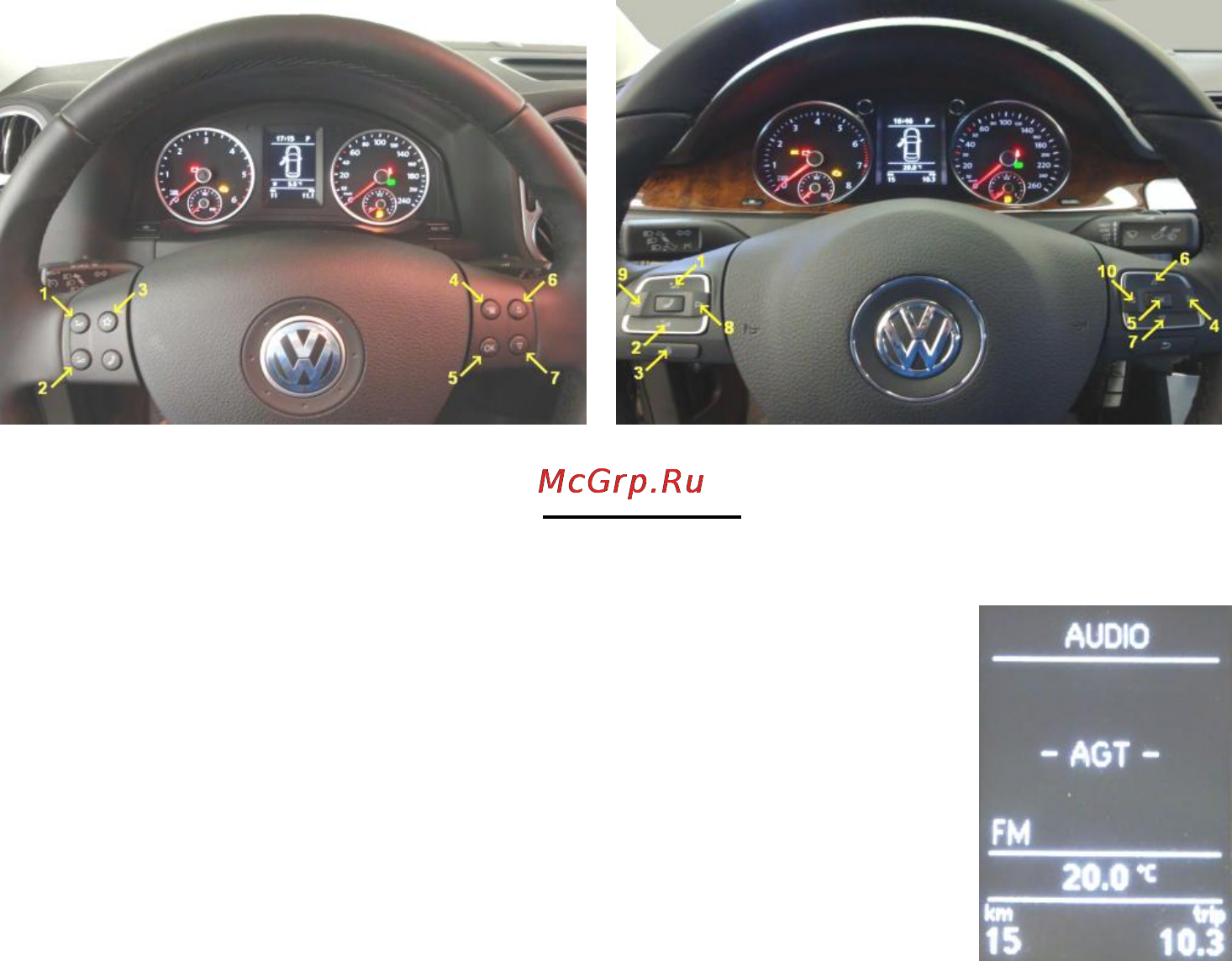

Фото 1. Руль с круглыми клавишами Фото 2. Руль с прямоугольными клавишами

Функции клавиш :

1 - Клавиша увеличения громкости (Volume +)

2 - Клавиша уменьшения громкости (Volume -)

3 - Клавиша приглушения звука (Mute)

4 - Клавиша выбора следующего пункта меню (Menu >)

5* - Клавиша выбора источника (включения/выключения) (Source), а также входа

и выхода в меню выбора бренда мультимедийной системы (-SELECT-)

6* - Клавиша поиска частоты, трека, канала и т.д. вперед (Seek +), а также выбора

следующего бренда в меню установки мультимедийной системы

7* - Клавиша поиска частоты, трека, канала и т.д. назад (Seek -), а также выбора

предыдущего бренда в меню установки мультимедийной системы

8 - Клавиша поиска частоты, трека, канала и т.д. вперед (Seek +)

9 - Клавиша поиска частоты, трека, канала и т.д. назад (Seek -)

10 - Клавиша выбора предыдущего пункта меню (Menu <)

* Данные функции клавиш работают только в режиме выбранного Фото 3. Отображение

клавишами 4, 10 пункта меню AUDIO (Фото 3). на дисплее режима AUDIO

2. Выводы модуля, установка и подключение

Адаптер имеет 20-ти контактный разъем типа MINI-FIT, содержащий следующие группы выводов:
