Intro CAN-SBA Audi [2/4] Выводы модуля установка и подключение

Модуль управления не штатным мультимедийным устройством с рулевых клавиш CAN-SBA-XXXXX (далее

модуль) позволяет управлять громкостью (Volume+, Volume-); поиском частоты, каналов, треков (Seek+, Seek-),

приглушением звука (Mute) и выбором источника (Source) на мультимедийных устройствах ALPINE, KENWOOD,

PIONEER, SONY, CARMANY, MYSTERY, PHANTOM, CLARION, JVC (8 вариантов блока согласно списка на первой

странице), а также подключать к мультимедийным устройствам сигналы включения габаритов, положения ключа АСС

и включения задней передачи .

2. Выводы модуля, установка и подключение

Адаптер имеет 20-ти контактный разъем типа MINI-FIT, содержащий следующие группы выводов:

питание - 2 вывода; CAN-шина головного устройства - 2 вывода; сигналы включения габаритов, задней

передачи и ACC - 3 вывода-выхода положительной полярности; сигнал проводного управления магнитолой – 1

вывод ; сигнал ИК- управления магнитолой – 1 вывод.

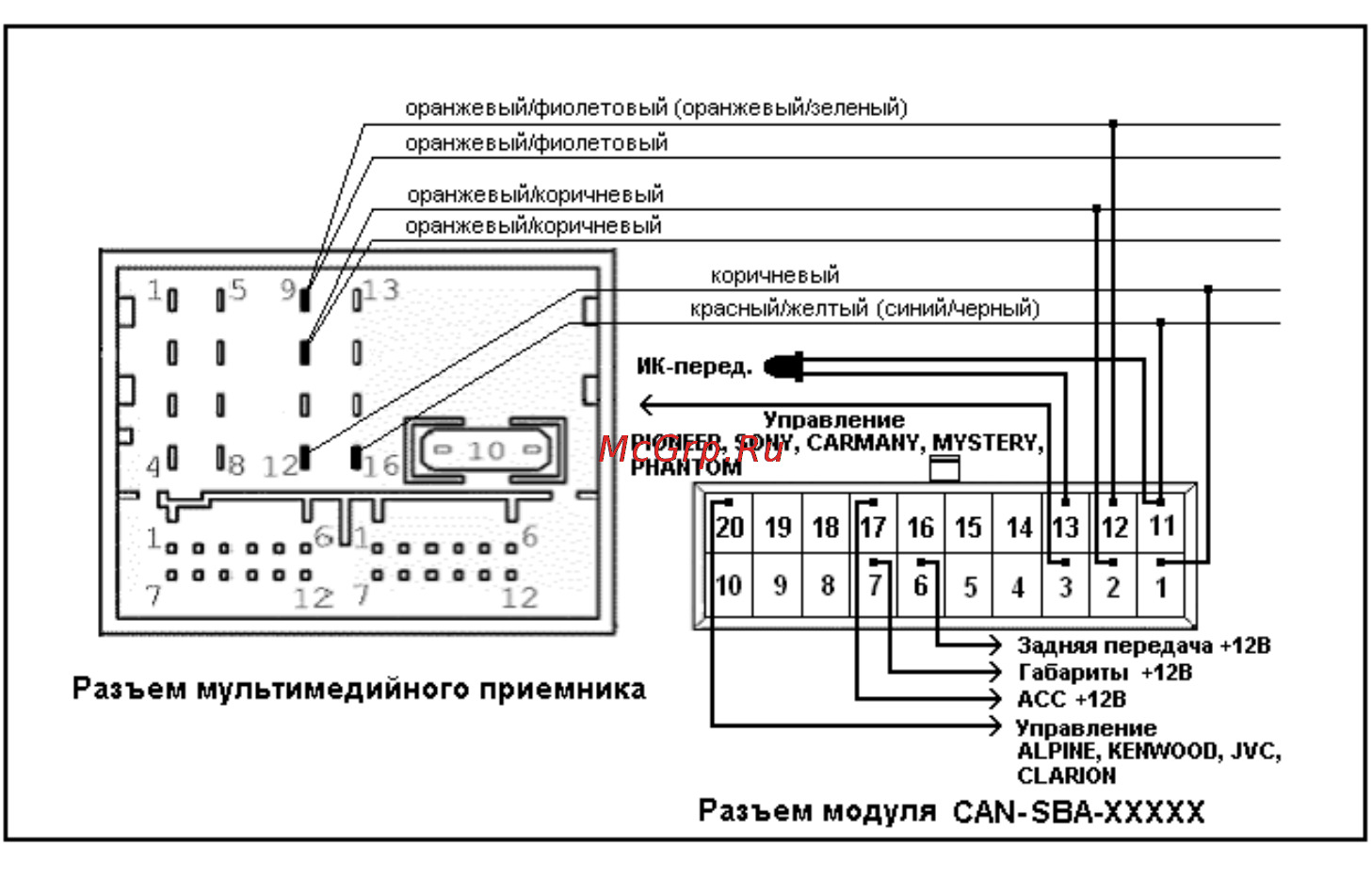

Подключение модуля производится к штатному разъему магнитолы согласно рисунку 1 или 2.
