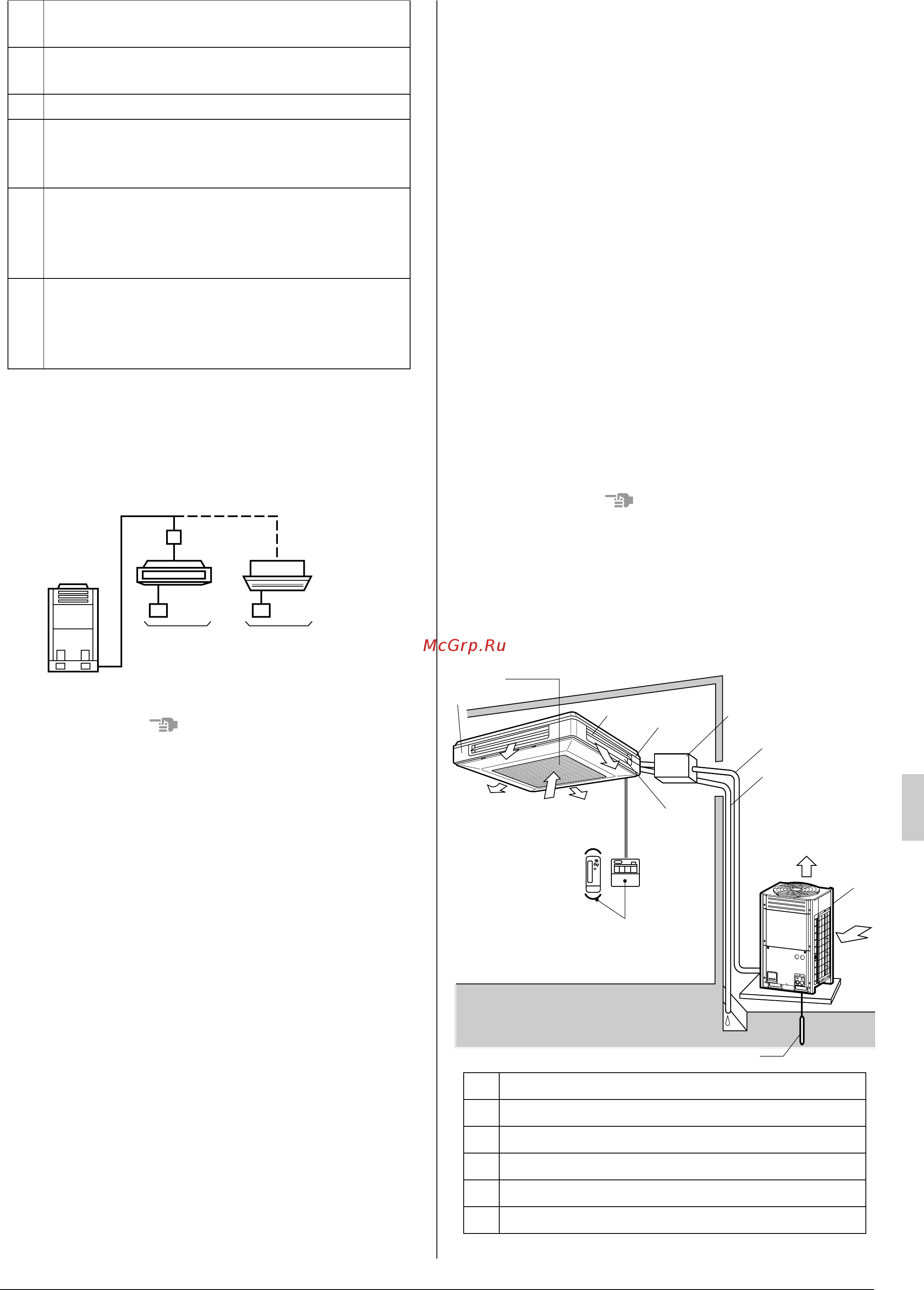

Русский 2
1-2. FXUQ
Поставляются следующие системы, перед
эксплуатацией проверить вместе с дилером
комплектность поставки систем.
ПРИМЕЧАНИЕ
• Прочтите руководство по эксплуатации,
прикрепленное к наружному блоку.
Если Ваша установка оснащена заказной
системой управления, запросите о своего
дилера Daikin сведения о специфике
эксплуатации Вашей системы.
• Тип “c тепловым насосом”, Тип “с рекуперацией
теплоты” Данная система обеспечивает
охлаждение, обогрев, автоматический режим
(*), режим сушки и режим вентилятора, а также
режим программирования таймера.
(*): Только при подключенном блоке BS.
• Тип “только для охлаждения”
Данная система обеспечивает охлаждение,
режим вентилятора, режим сушки и режим
программирования таймера.
МЕРЫ ПРЕДОСТОРОЖНОСТИ ДЛЯ
СИСТЕМЫ С ГРУППОВЫМ
УПРАВЛЕНИЕМ ИЛИ ДЛЯ СИСТЕМЫ
УПРАВЛЕНИЯ С ДВУМЯ ПУЛЬТАМИ
ДИСТАНЦИОННОГО УПРАВЛЕНИЯ
g
Воздушная заслонка
(в воздуховыпускном узле)
h
Трубопровод хладагента, провод
электрического соединения
i Дренажная труба
j
Воздухоприемник
Встроенный воздушный фильтр для
удаления пыли и грязи
k
Провод заземления
Провод к заземлению от наружного
блока для предотвращения поражения
электрическим током.
l
Дренажное откачивающее устройство
(встроенное)
Откачивает воду, удаляемую из
помещения в режиме охлаждения.
BEV блок
Наружный
блок
Комнатный блок
Блок с пультом
дистанционного
управления
Блок с пультом
дистанционного
управления
В данной системе наряду с индивидуальным
управлением (один пульт дистанционного
управления управляет одним комнатным
блоком) обеспечиваются два других варианта
управления. Ознакомьтесь с приведенными
ниже инструкциями, если Ваш блок относится к
управляющей системе одного из указанных ниже
типов.
• Система группового управления
Один пульт дистанционного управления
управляет несколькими (макс. 16) комнатными
блоками.
Для всех комнатных блоков установлены одни
и те же характеристики.
• Система управления с двумя пультами
дистанционного управления
Два пульта дистанционного управления
управляют одним комнатным блоком (в случае
системы с групповым управлением – одной
группой комнатных блоков).
Блок эксплуатируется индивидуально.
ПРИМЕЧАНИЕ
• При создании системы группового управления
и системы управления с двумя пультами
дистанционного управления или при замене
способа управления проконсультируйтесь со
своим дилером Daikin.
Наименования и функции компонентов
a Комнатный блок
b Наружный блок
c Пульт дистанционного управления
d Впуск воздуха
e Выпускаемый воздух
f Воздуховыпускное отверстие
j
a
l
e
e
g
f
c
d
k
b
d
e
m
i
h
