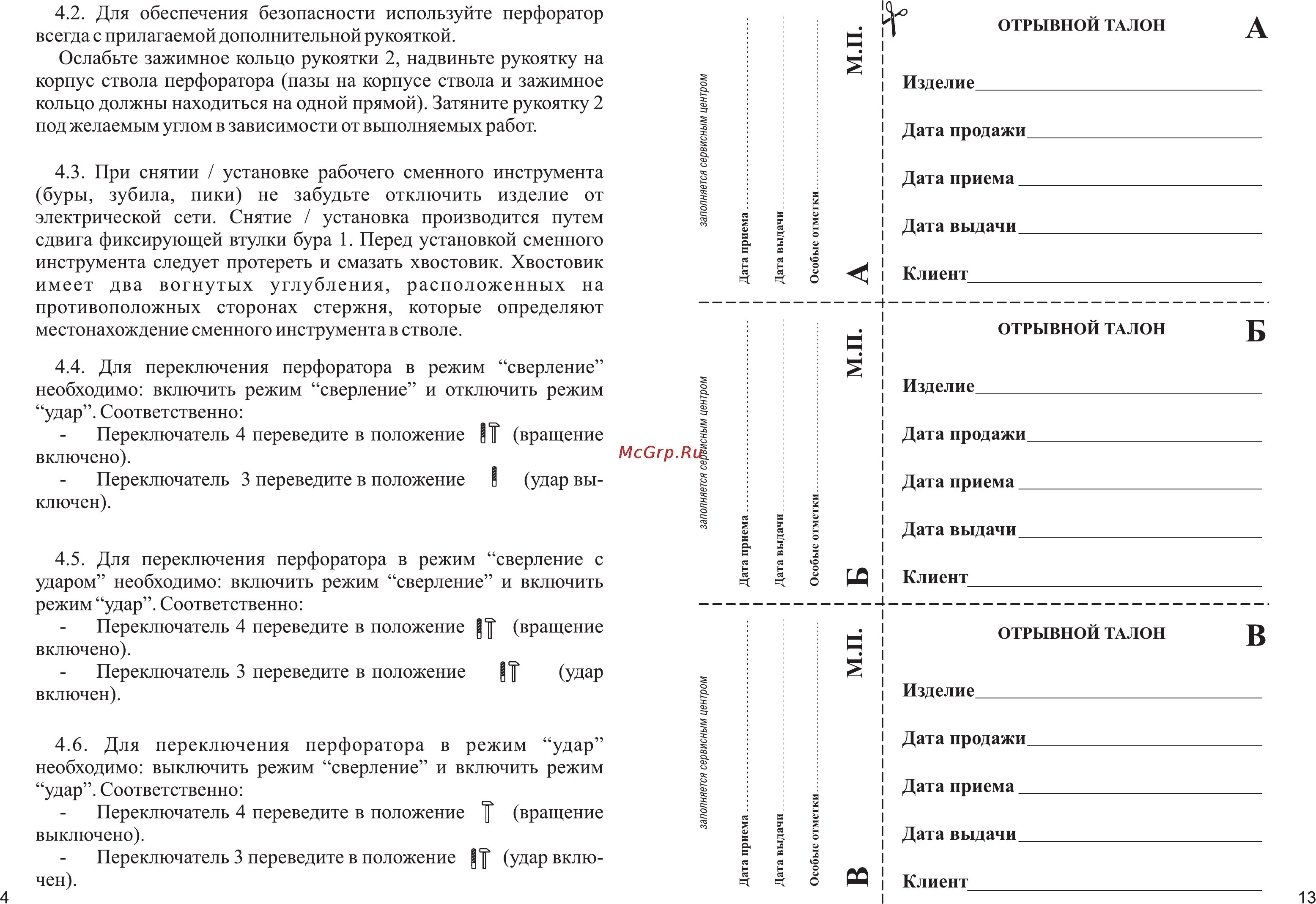

4 2 Для обеспечения безопасности используйте перфоратор всегда с прилагаемой дополнительной рукояткой Ослабьте зажимное кольцо рукоятки 2 надвиньте рукоятку на корпус ствола перфоратора пазы на корпусе ствола и зажимное кольцо должны находиться на одной прямой Затяните рукоятку 2 под желаемым углом в зависимости от выполняемых работ ОТРЫВНОЙ ТАЛОН Изделие____________ Дата продажи____________ 4 3 При снятии установке рабочего сменного инструмента буры зубила пики не забудьте отключить изделие от электрической сети Снятие установка производится путем сдвига фиксирующей втулки бура 1 Перед установкой сменного инструмента следует протереть и смазать хвостовик Хвостовик имеет два вогнутых углубления расположенных на противоположных сторонах стержня которые определяют местонахождение сменного инструмента в стволе 4 4 Для переключения перфоратора в режим сверление необходимо включить режим сверление и отключить режим удар Соответственно Переключатель 4 переведите в положение вращение включено Переключатель 3 переведите в положение I удар вы ключен 4 5 Для переключения перфоратора в режим сверление с ударом необходимо включить режим сверление и включить режим удар Соответственно Переключатель 4 переведите в положение вращение включено Переключатель 3 переведите в положение удар включен 4 6 Для переключения перфоратора в режим удар необходимо выключить режим сверление и включить режим удар Соответственно Переключатель 4 переведите в положение вращение выключено Переключатель 3 переведите в положение удар вклю чен Д Дата приема_____________ Дата выдачи______________________________ Клиент___________________________________ С ОТРЫВНОЙ ТАЛОН Б Изделие Дата продажи Дата приема I Дата выдачи Клиент ОТРЫВНОЙ ТАЛОН е 2 3 Изделие___________________________________ Дата продажи_____________________________ Дата приема_______________________________ Дата выдачи______________________________ Клиент 13
