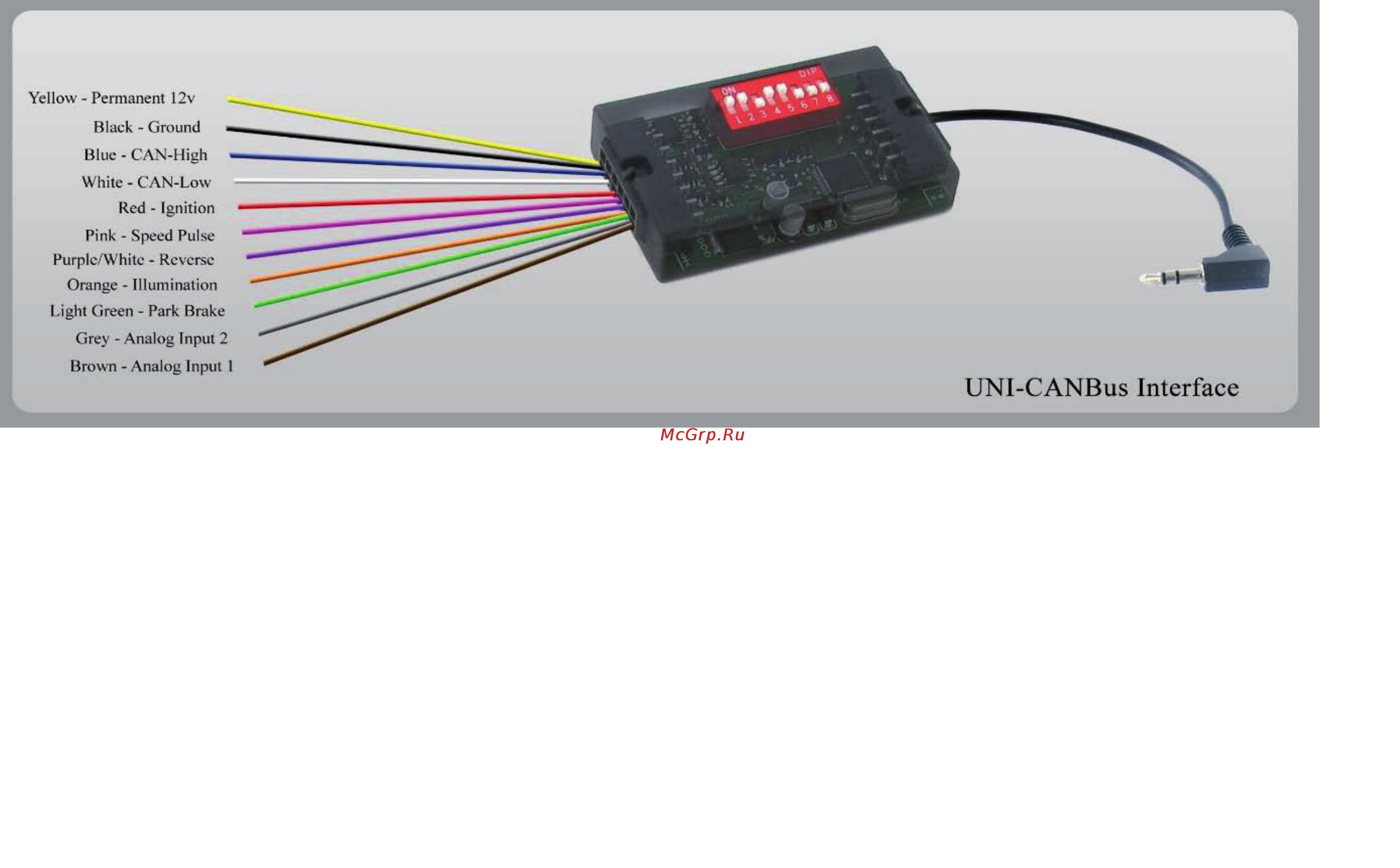

Подключение адаптера INTRO UNI CANBus к разъёмам штатных магнитол Подключение адаптера выполняется в соответствии с таблицей совместимости Назначение проводов указано на рисунке Перевод чуть ниже Провод подключения адаптера к конкретной модели магнитолы приобретается дополнительно Yellow Permanent 12v Black Ground Blue CAN High White CAN Low Red Ignition Pink Speed Pulse Purplc W hitc Reverse Orange Illumination I ighl Green Park Brake Grey Analog Input 2 Brown Analog Input UNI CANBus Interface Жёлтый Постоянно присутствующее напряжение 12 вольт Чёрный Земля Синий CAN High цифровая шина Белый CAN Low цифровая шина Красный Выход сигнала включения зажигания Розовый Выход импульсов скорости Фиолетовый белый Выход сигнала включения задней скорости Оранжевый Выход сигнала включения габаритных огней Светло зелёный Сигнал включения парковочного тормоза Серый Аналоговый вход 2 Коричневый Аналоговый вход 1 Провод подключения адаптера к конкретной модели головного устройства приобретается дополнительно
